温馨提醒：图片仅供参考，商品以实物为准

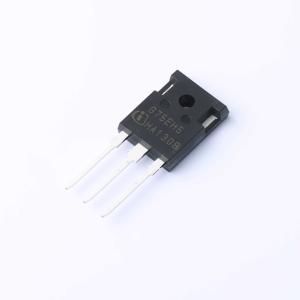

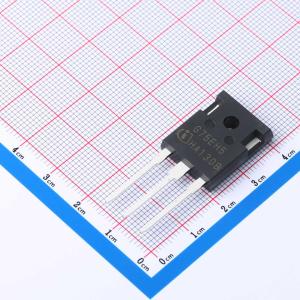

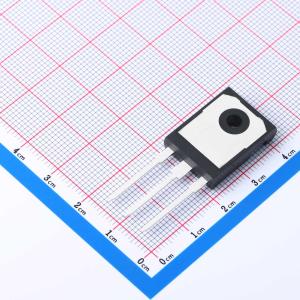

IGW75N65H5XKSA1
650V 120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速H5技术，在硬开关和谐振拓扑中提供一流的效率。 可直接替代上一代IGBT。 650V击穿电压。 低Qs。 最高结温175℃。 根据JEDEC标准针对目标应用进行了认证。应用：不间断电源。 太阳能转换器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGW75N65H5XKSA1
- 商品编号
- C3191670
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 120A | |
| 耗散功率(Pd) | 395W | |
| 输出电容(Coes) | 80pF | |
| 集射极饱和电压(VCE(sat)) | 2.1V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@0.75mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 160nC | |
| 输入电容(Cies) | 3.8nF | |
| 开启延迟时间(Td(on)) | 28ns | |
| 关断延迟时间(Td(off)) | 174ns | |
| 导通损耗(Eon) | 2.25mJ | |
| 关断损耗(Eoff) | 950uJ | |
| 工作温度 | -40℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 17pF |
