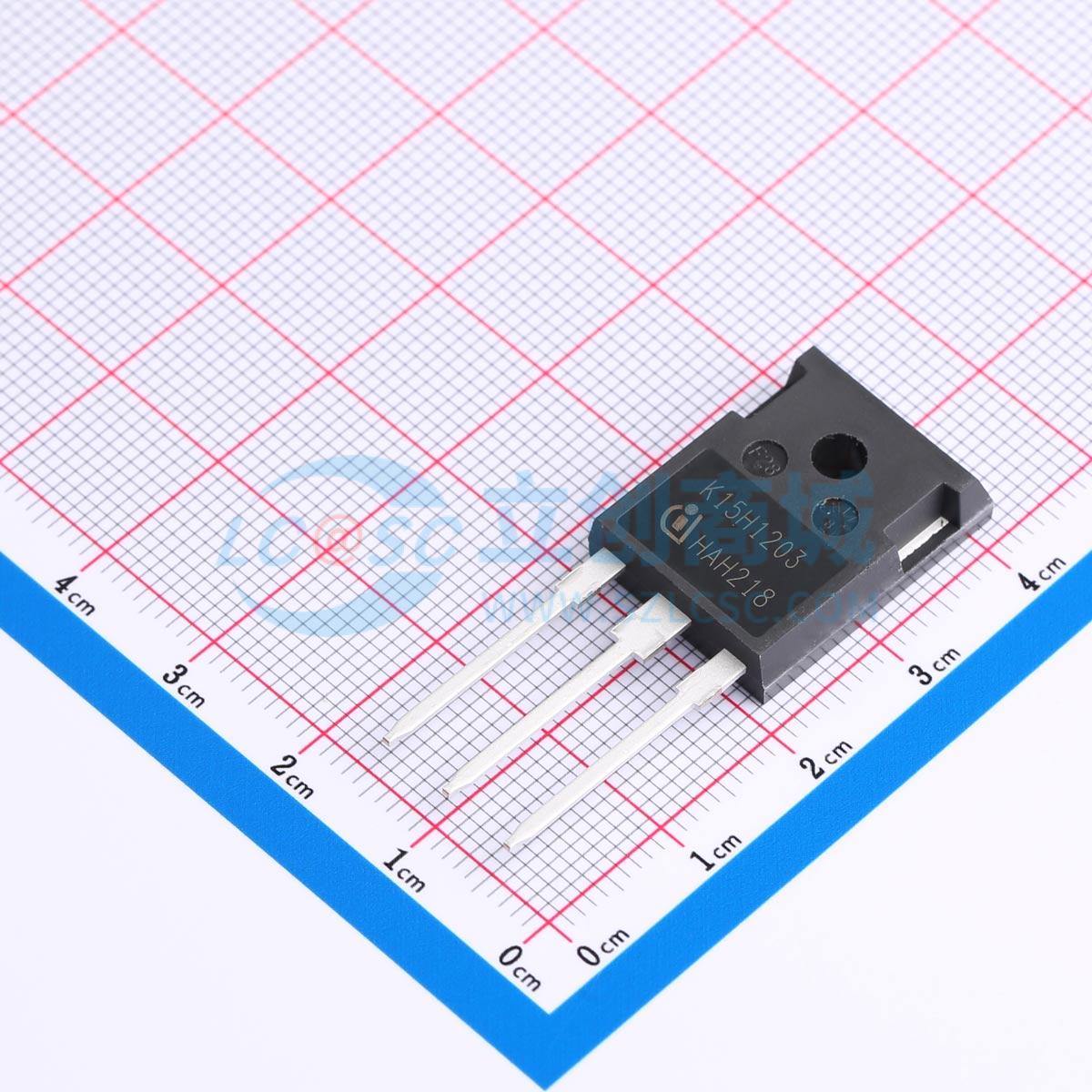

温馨提醒：图片仅供参考，商品以实物为准
IKW15N120H3FKSA1
1.2kV 30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VCE = 1200V。 IC = 15A。 极低的VCE,sat。 低电磁干扰。 非常软、快速恢复的反并联二极管。 最高结温Tvjmax = 175℃。应用：不间断电源。 焊接转换器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW15N120H3FKSA1
- 商品编号
- C3191702
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 217W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 30A | |
| 集电极脉冲电流(Icm) | 60A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.05V | |
| 栅极阈值电压(Vge(th)) | 2.4V@15V,15A | |
| 栅极电荷量(Qg) | 75nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 875pF | |
| 输出电容(Coes) | 75pF | |
| 反向传输电容(Cres) | 45pF | |
| 开启延迟时间(Td(on)) | 21ns | |
| 关断延迟时间(Td(off)) | 260ns | |
| 导通损耗(Eon) | 1.55mJ | |
| 关断损耗(Eoff) | 1.55mJ | |
| 反向恢复时间(Trr) | 260ns | |
| 工作温度 | -40℃~+175℃@(Tj) |
商品特性
- V_CE = 1200 V
- I_C = 15 A
- 极低的V_CE,sat
- 低电磁干扰
- 非常柔和、快速恢复的反并联二极管
- 最高结温T_vjmax = 175°C
- 根据目标应用通过JEDEC认证
- 无铅电镀；符合RoHS标准
应用领域
- 不间断电源
- 焊接转换器
- 高开关频率转换器
