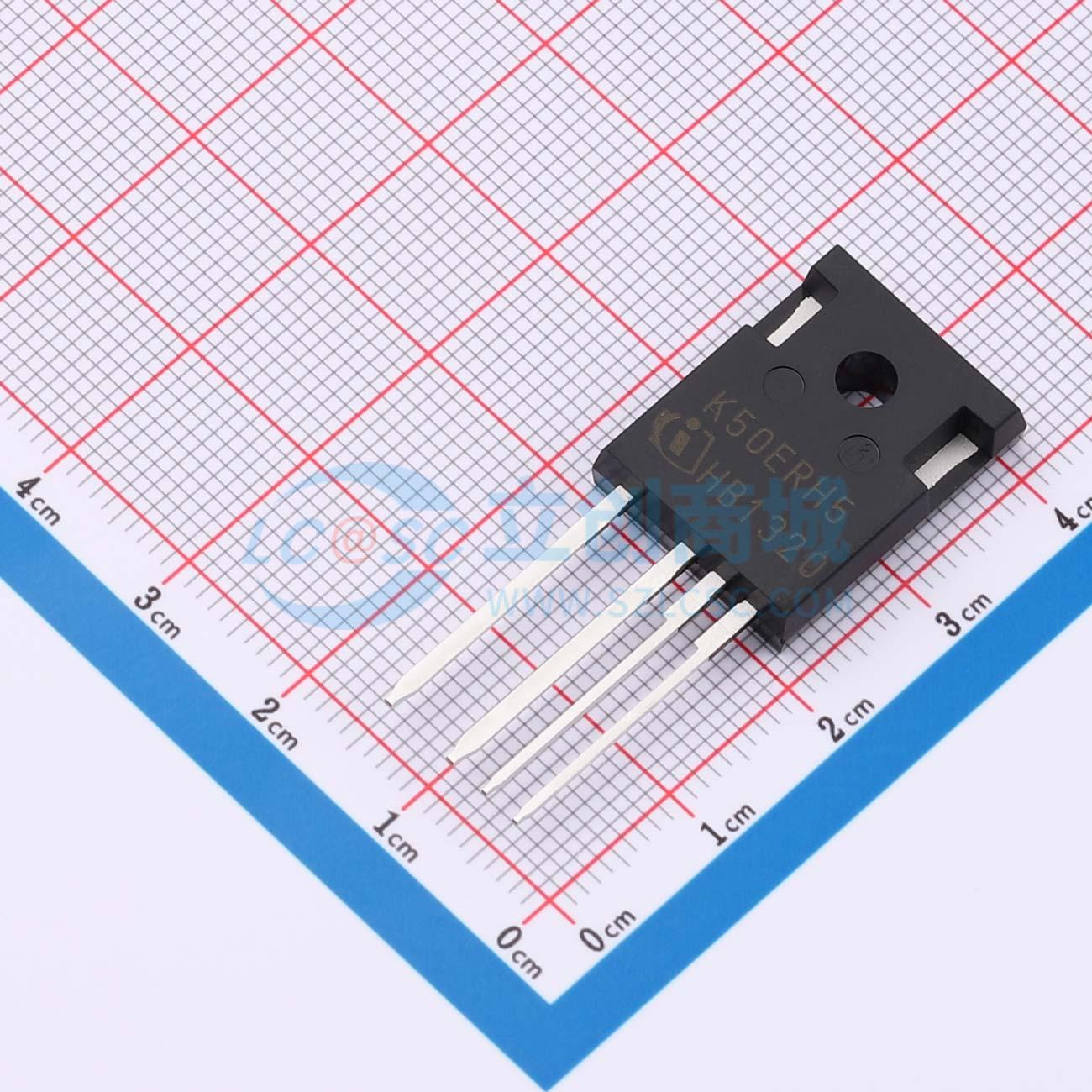

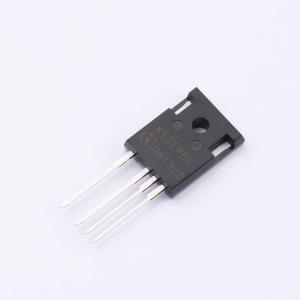

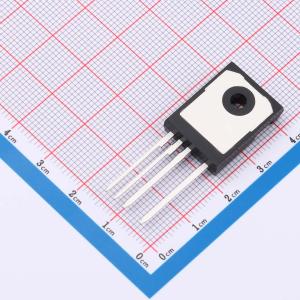

温馨提醒：图片仅供参考，商品以实物为准
IKZA50N65RH5XKSA1
CoolSic混合离散器件，结合TRENCHSTOP 5和CoolSic技术，超低开关损耗，适用于纯硅器件的即插即用替换
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKZA50N65RH5XKSA1
- 商品编号
- C3191750
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 8.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 305W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | - | |
| 栅极阈值电压(Vge(th)) | 2.1V@15V,50A | |
| 栅极电荷量(Qg) | 120nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.66nF | |
| 输出电容(Coes) | 320pF | |
| 反向传输电容(Cres) | 10pF | |
| 开启延迟时间(Td(on)) | 21ns | |
| 关断延迟时间(Td(off)) | 180ns | |
| 导通损耗(Eon) | 200uJ | |
| 关断损耗(Eoff) | 180uJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+175℃@(Tj) |
商品概述
封装引脚定义：
- 引脚C和背面 - 集电极
- 引脚E - 发射极
- 引脚K - 开尔文发射极
- 引脚G - 栅极 无铅 环保 无卤 符合RoHS标准
商品特性
- VCE = 650V，IC = 50A
- 由于TRENCHSTOP™ 5和CoolSiC™技术的结合以及开尔文发射极引脚，具有超低开关损耗
- 在硬开关拓扑中具有基准效率
- 可即插即用替换纯硅器件
- 由于四引脚封装的优化引脚布局，简化了PCB设计
- 由于开尔文发射极和栅极引脚间隙增加，提高了波峰焊质量
- 最大结温Tvjmax = 175°C
- 根据JEDEC标准针对目标应用进行了认证
- 无铅引脚镀层；符合RoHS标准
- 完整的产品系列和PSpice模型
应用领域
- 工业开关电源
- 工业不间断电源
- 太阳能串式逆变器
- 储能
- 充电器
