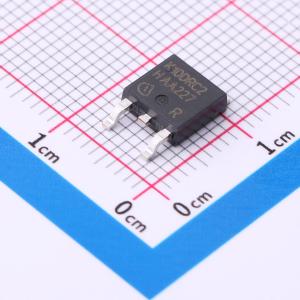

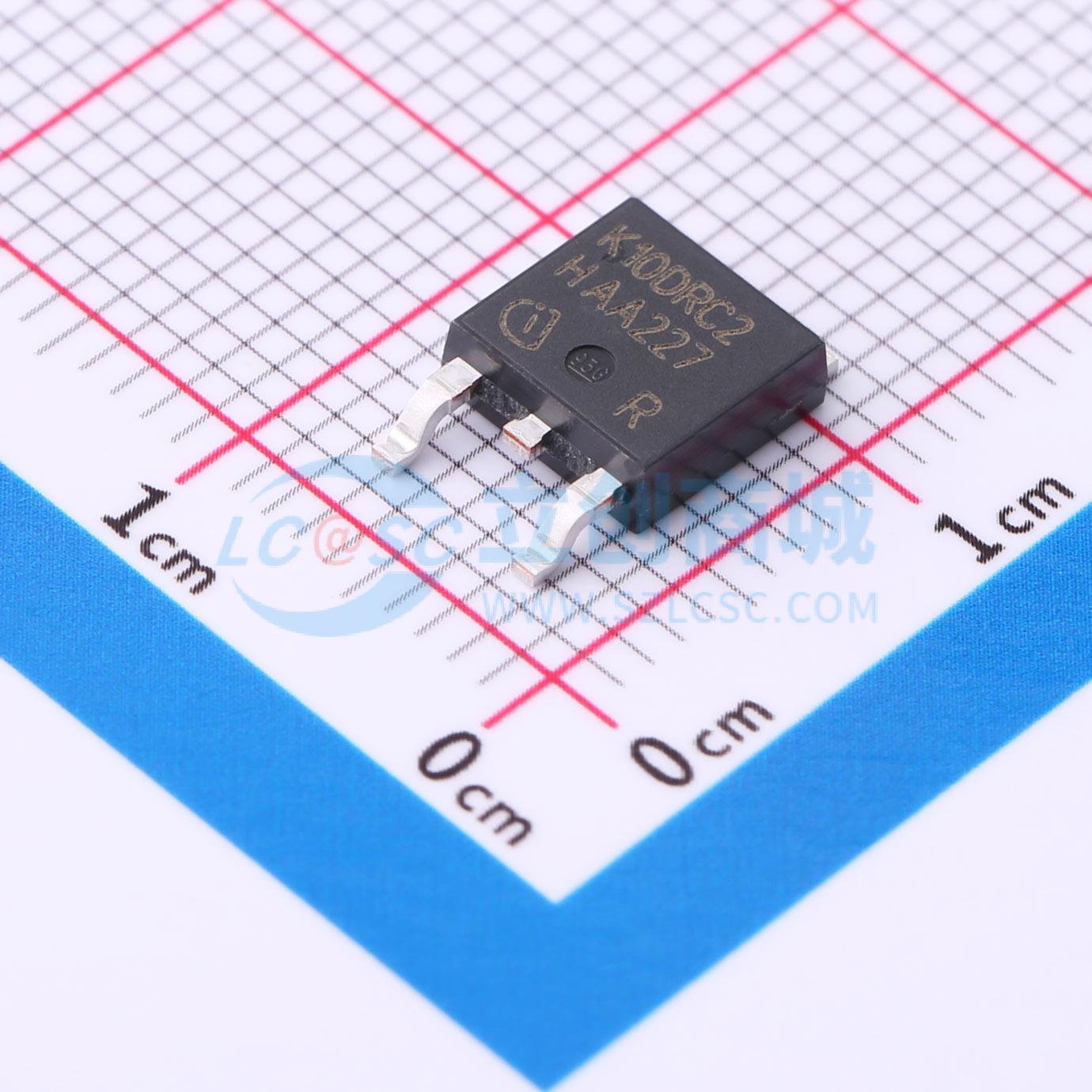

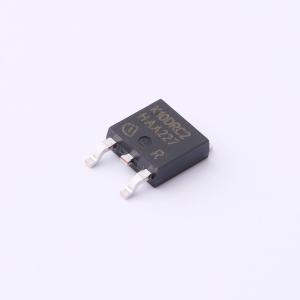

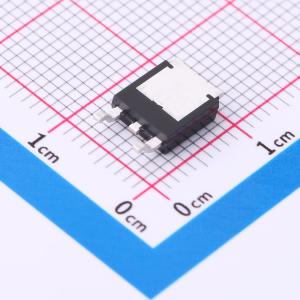

温馨提醒：图片仅供参考，商品以实物为准
IKD10N60RC2ATMA1
600V 18.8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：TRENCHSTOP Reverse Conducting (RC) 技术，适用于 600V 应用。 非常紧密的参数分布。 工作范围高达 20kHz。 最高结温 175℃。 3μs 的短路能力。 防潮设计。应用：主要家用电器。 空调
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKD10N60RC2ATMA1
- 商品编号
- C3191765
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 79W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 18.8A | |
| 栅极阈值电压(Vge(th)) | 2.3V@15V,10A | |
| 栅极电荷量(Qg) | 48nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 14ns | |
| 关断延迟时间(Td(off)) | 250ns | |
| 导通损耗(Eon) | 320uJ | |
| 关断损耗(Eoff) | 170uJ | |
| 反向恢复时间(Trr) | 104ns | |
| 工作温度 | -40℃~+175℃@(Tj) |
商品概述
适用于硬开关应用的TRENCHSTOP RC系列，是具有成本效益的单片集成IGBT与二极管。
商品特性
- 适用于600V应用的TRENCHSTOP反向导通（RC）技术
- 非常紧密的参数分布
- 工作范围高达20kHz
- 最高结温175°C
- 3μs的短路能力
- 防潮设计
- 无铅引脚镀层；符合RoHS标准
- 完整的产品系列和PSpice模型
应用领域
- 主要家用电器
- 空调
- 冰箱
- 驱动器
- 通用驱动器
