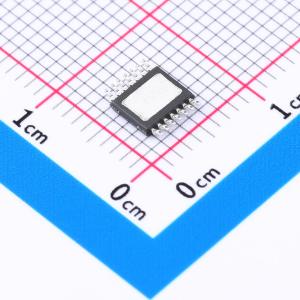

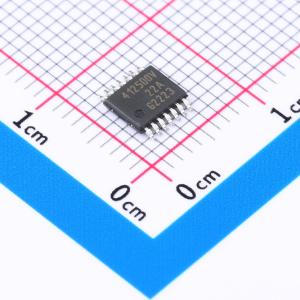

温馨提醒：图片仅供参考，商品以实物为准

TLS4125D0EPVXUMA1

2.8 MHz 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPTIREG™ 开关 TLS4125D0EPV 是一款专为汽车应用设计的 2.8 MHz 同步降压稳压器。该器件具有 2.5 A 的电流容量、可调输出电压以及PWM 模式下 ±1.5% 的反馈电压精度。集成功率级、软启动功能和集成补偿网络减少了所需的外部元件数量，从而减少了系统成本和电路板空间。宽输入电压范围和 100% 占空比工作模式使该器件非常适合汽车应用中的电池启动场景。
品牌名称: Infineon(英飞凌)
商品型号: TLS4125D0EPVXUMA1
商品编号: C3191813
商品封装: TSDSO-14
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

OPTIREG 开关稳压器 TLS4125D0EPV 是一款 2.8 MHz 同步降压稳压器，专为汽车应用而设计。该器件的电流能力为 2.5 Aₛ，输出电压可调，在 PWM 模式下反馈电压精度为 ±1.5%。集成的功率级、软启动功能和集成补偿网络减少了所需的外部元件数量，从而降低了系统成本和电路板空间。宽输入电压范围和 100% 占空比工作模式使该器件适用于汽车应用中的电池启动场景。宽开关频率范围允许选择合适的线圈和电容器。开关频率可与外部时钟信号同步。可激活扩频频率调制，以改善 PWM 操作中的 EMI 性能。该器件在轻载 PFM 模式下具有低电流消耗，以优化效率。TLS4125D0EPV 可检测输出电压的欠压和过压情况，并通过复位输出信号进行指示。过流和过载保护可避免过大电流，以在降压转换器输出端短路时保护器件。集成的热关断功能可防止器件过热。增强型 PG-TSDSO-14 外露焊盘封装在应用中具有出色的热性能。

商品特性

2.5 A 降压稳压器
输入电压范围为 3.7 V 至 35 V
输出电压可调范围为 3.0 V 至 10.0 V
PWM 模式下反馈电压精度为 ±1.5%
超低电流消耗 31 μA
集成高端和低端功率 MOSFET
峰值电流模式 PWM 调节
轻载 PFM 模式，效率更高
开关频率范围：320 kHz 至 560 kHz 或 1.6 MHz 至 2.8 MHz
100% 占空比操作
同步输入
扩频频率调制，改善 EMI 性能
软启动功能
集成补偿网络
禁用状态下的输出放电功能
禁用状态下超低电流消耗（典型值 1 μA）
欠压监测
过压监测
过流保护和过载保护
输入欠压关断
宽温度范围 Tⱼ = -40℃ 至 150℃
绿色产品（符合 RoHS 标准）

应用领域

车身
高级驾驶辅助系统（ADAS）
信息娱乐、远程信息处理
导航

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.7V~35V
	输出电压	3V~10V
	输出电流	2.5A
	开关频率	2.8MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	31uA
	开关管(内置/外置)	内置
	输出类型	可调
