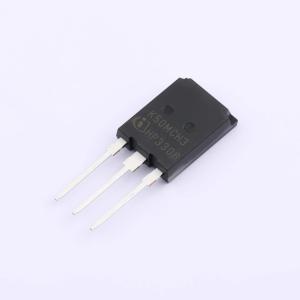

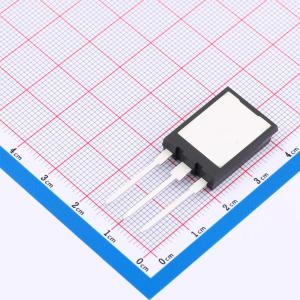

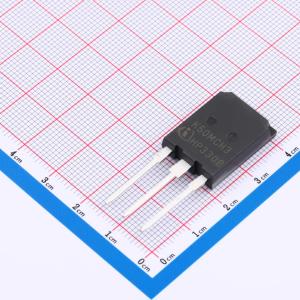

温馨提醒：图片仅供参考，商品以实物为准
IKQ50N120CH3XKSA1
1.2kV 100A
- 描述
- 特性：高速H3技术提供:硬开关和谐振拓扑中的高效率。在Tv = 175℃时具有10μs的短路耐受时间。由于VcEsat中的正温度系数，易于并联。低电磁干扰。低栅极电荷Qg。非常软、快速恢复的全电流反并联二极管。应用：工业UPS。充电器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKQ50N120CH3XKSA1
- 商品编号
- C3191732
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 11.866667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 100A | |
| 耗散功率(Pd) | 652W | |
| 集射极饱和电压(VCE(sat)) | 2.35V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 5.1V@1.7mA | |
| 栅极电荷量(Qg) | 235nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.269nF@25V | |
| 开启延迟时间(Td(on)) | 34ns | |
| 关断延迟时间(Td(off)) | 297ns | |
| 导通损耗(Eon) | 3mJ | |
| 关断损耗(Eoff) | 1.9mJ | |
| 反向恢复时间(Trr) | 240ns | |
| 工作温度 | -40℃~+175℃ |
