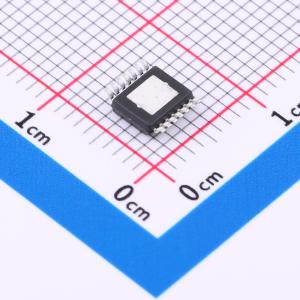

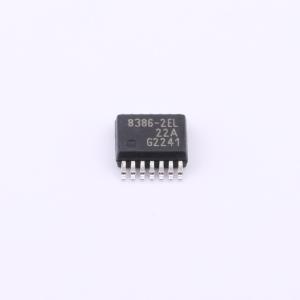

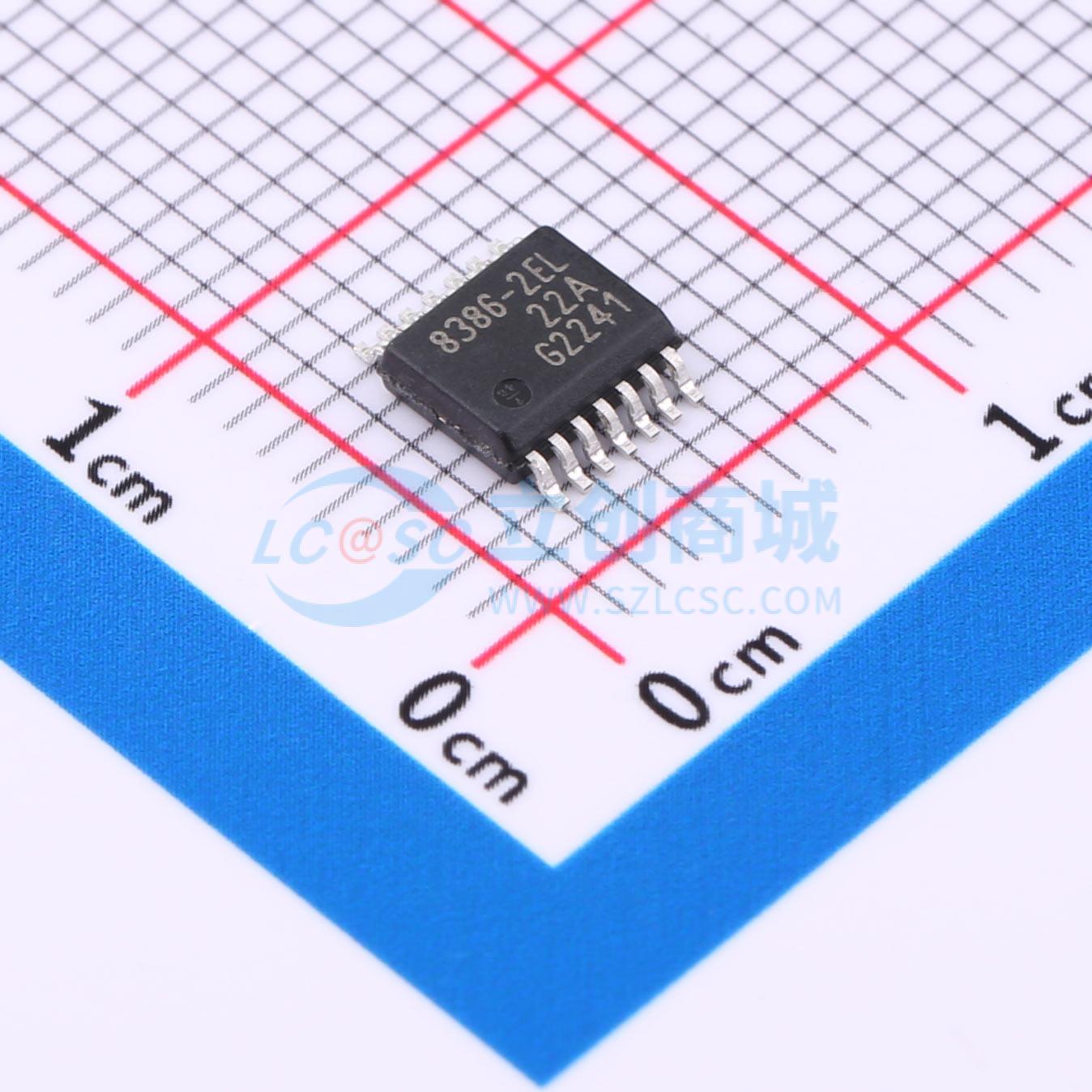

温馨提醒：图片仅供参考，商品以实物为准

TLE83862ELXUMA1

基本智能升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLE8386-2EL 是一款带有内置保护功能的升压控制器,主要功能是将输入电压提升到更高的输出电压。开关频率可调,范围为100kHz至700kHz,并可与外部时钟同步。设备具有使能功能,关断电流消耗小于2 μA。电流模式调节方案通过小型外部补偿组件提供稳定的调节回路。集成软启动功能通过外部组件调整限制峰值电流,同时提供过电压保护和过温关断。
品牌名称: Infineon(英飞凌)
商品型号: TLE83862ELXUMA1
商品编号: C3191612
商品封装: LSSOP-14-EP-150mil
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

TLE8386 - 2EL是一款内置保护功能的升压控制器。该器件的主要功能是将输入电压升压至更高的输出电压。开关频率可在100 kHz至700 kHz范围内调节，并且可以与外部时钟同步。TLE8386 - 2EL具备使能功能，可将关断电流消耗降至小于2 μA。该器件的电流模式调节方案通过小型外部补偿元件维持稳定的调节环路。集成的软启动功能搭配用于调节的外部元件，可限制启动时的电流峰值和电压过冲。这款IC适用于恶劣的汽车环境，具备输出过压保护和过温关断功能。

商品特性

宽输入电压范围：4.75 V至45 V
恒流调节
恒压调节
极低的关断电流：Iq < 2 μA
灵活的开关频率范围：100 kHz至700 kHz
可与外部时钟源同步
采用小型热增强型PG - SSOP - 14封装
内置5 V低压差稳压器
输出过压保护
可通过电容调节外部软启动
过温关断
符合绿色产品（RoHS）标准

应用领域

升压转换器
冷启动时的电压稳定
单端初级电感转换器（SEPIC）
反激式转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.75V~45V
	输出电压	-
	输出电流	-
	开关频率	100kHz~700kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	否
	输出通道数	-
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
