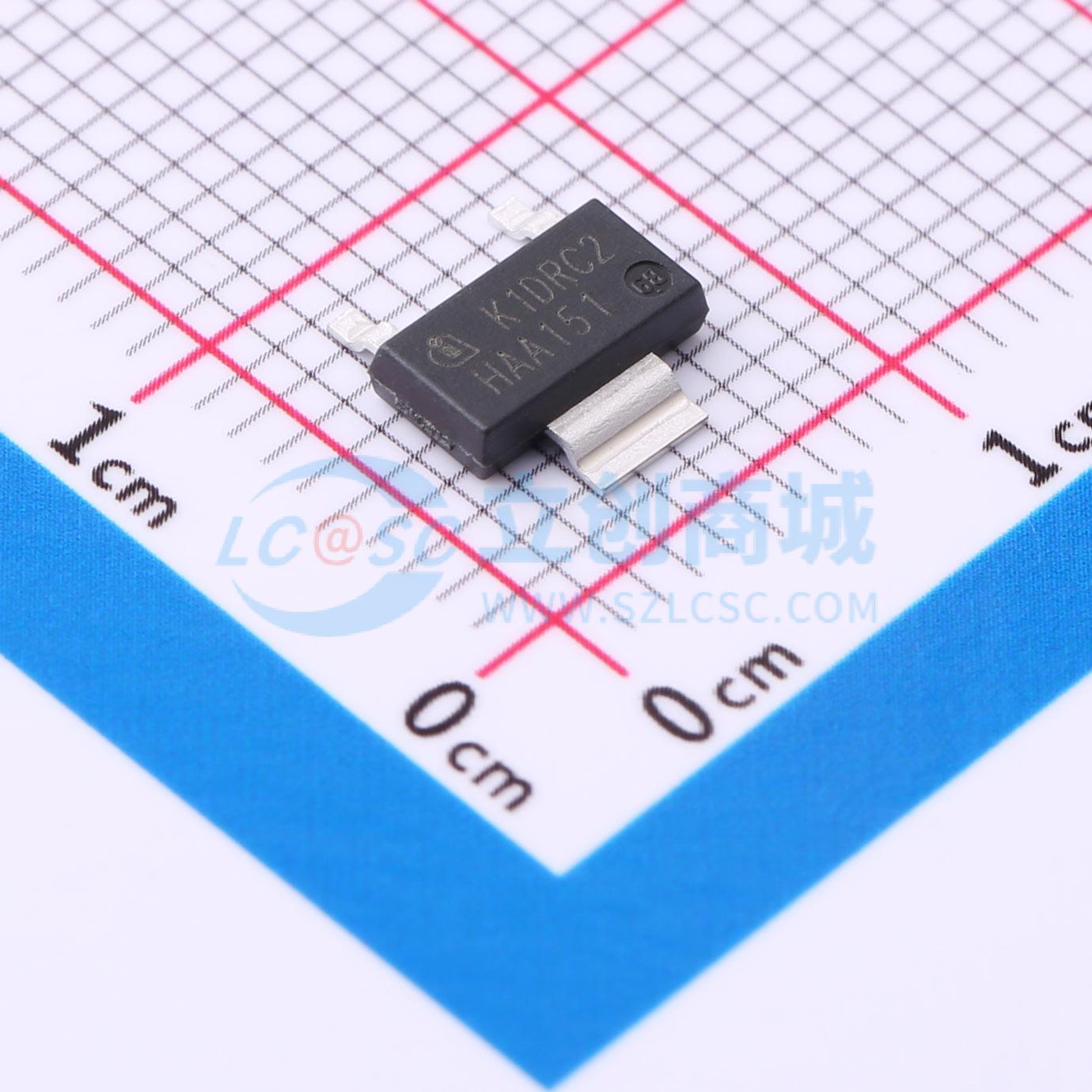

温馨提醒：图片仅供参考，商品以实物为准
IKN01N60RC2ATMA1
600V 2.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VCE = 600 V。 IC = 1 A。 非常紧密的参数分布。 工作范围为 1 至 20 kHz。 最大结温 150℃。 3 μs 的短路能力。应用：吊扇。 台面电器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKN01N60RC2ATMA1
- 商品编号
- C3191594
- 商品封装
- SOT-223-3
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 5.1W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 2.2A | |
| 集电极脉冲电流(Icm) | 3A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.3V@1A,15V | |
| 栅极阈值电压(Vge(th)) | 2.3V@15V,1A | |
| 栅极电荷量(Qg) | 9nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 55pF | |
| 输出电容(Coes) | 4pF | |
| 反向传输电容(Cres) | 2.5pF | |
| 开启延迟时间(Td(on)) | 5.6ns | |
| 关断延迟时间(Td(off)) | 80ns | |
| 导通损耗(Eon) | 25.1uJ | |
| 关断损耗(Eoff) | 13.5uJ | |
| 反向恢复时间(Trr) | 59.5ns | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品特性
- VCE = 600V，IC = 1A
- 参数分布非常紧密
- 工作范围为1至20kHz
- 最高结温150°C
- 短路能力为3μs
- 防潮设计
- 无铅引脚镀层，符合RoHS标准
- 完整的产品系列和PSpice模型
应用领域
- 吊扇
- 台面电器
- 搅拌机
- 抽油烟机
- 冰箱
