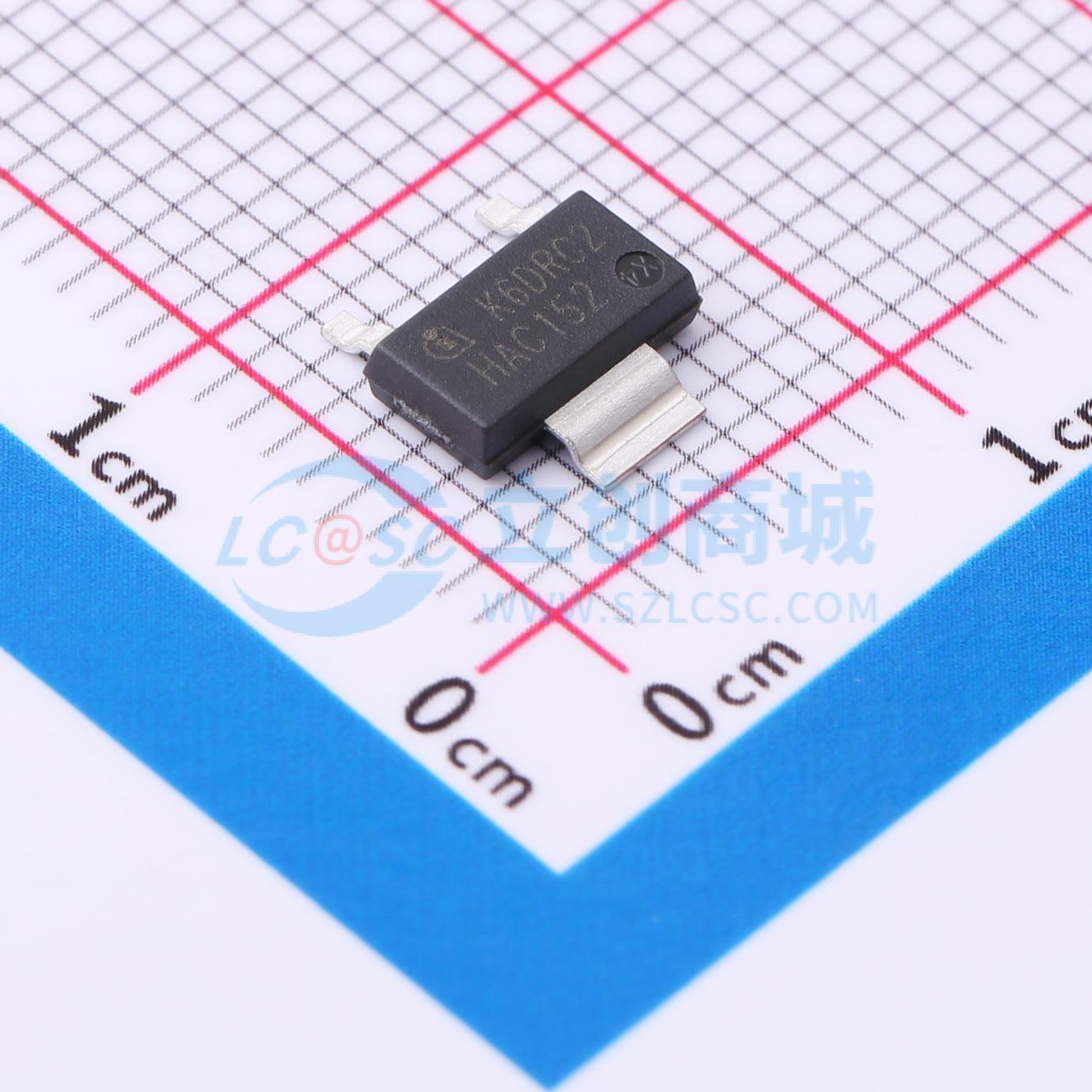

温馨提醒：图片仅供参考，商品以实物为准
IKN06N60RC2ATMA1
600V 8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VCE = 600V。 IC = 6A。 非常紧密的参数分布。 工作范围为 1 至 20kHz。 最高结温 150°C。 短路能力为 3μs。应用：吊扇。 台面电器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKN06N60RC2ATMA1
- 商品编号
- C3191595
- 商品封装
- SOT-223-3
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | IGBT模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 8A | |
| 耗散功率(Pd) | 7.2W | |
| 输出电容(Coes) | 13pF | |
| 正向脉冲电流(Ifm) | 18A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@6A,15V | |
| 栅极阈值电压(Vge(th)) | 2.3V@15V,6A |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 31nC | |
| 输入电容(Cies) | 250pF | |
| 开启延迟时间(Td(on)) | 8.8ns | |
| 关断延迟时间(Td(off)) | 174ns | |
| 导通损耗(Eon) | 151uJ | |
| 关断损耗(Eoff) | 104uJ | |
| 反向恢复时间(Trr) | 42ns | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 反向传输电容(Cres) | 10pF |
