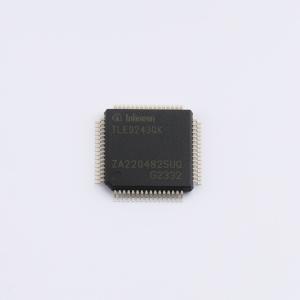

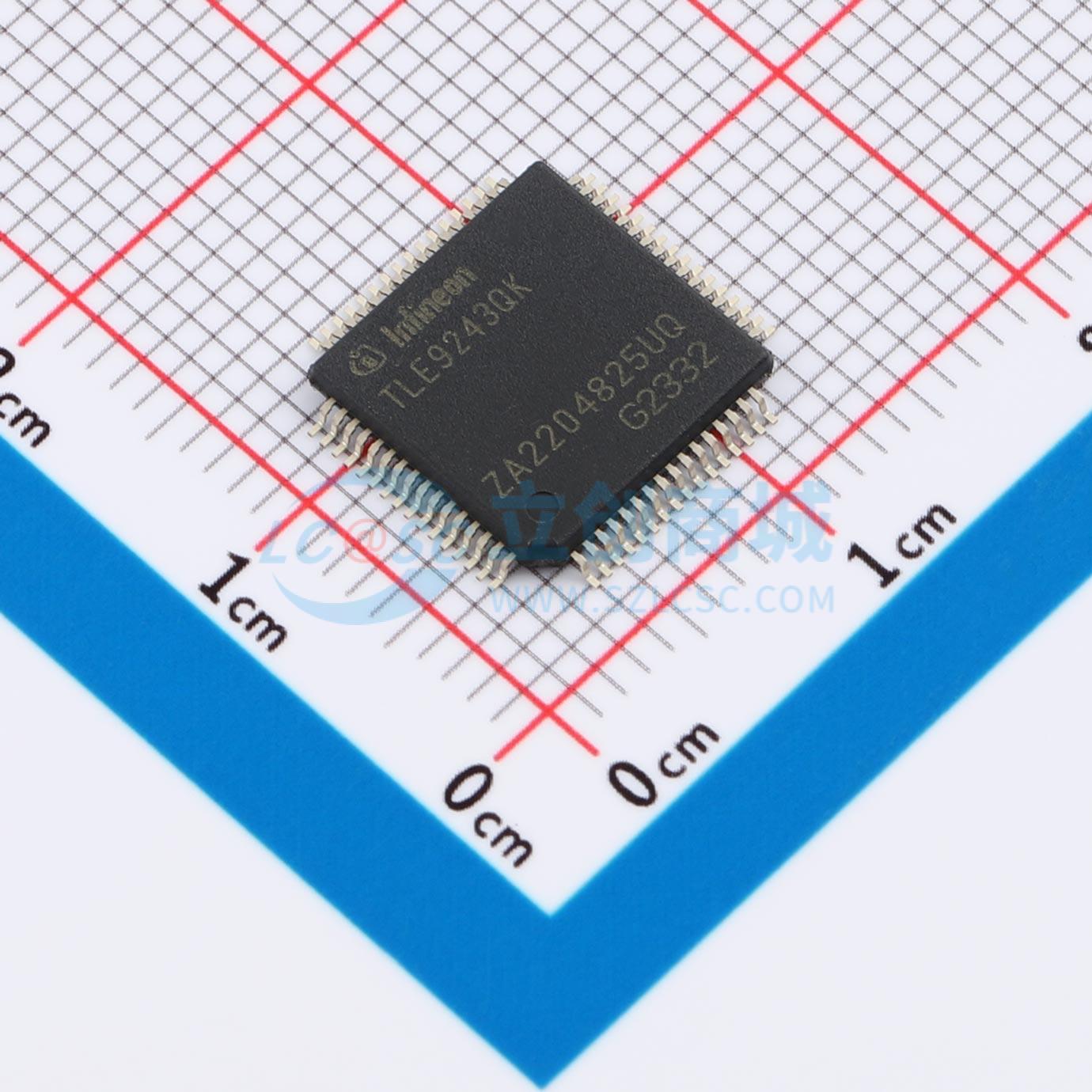

温馨提醒：图片仅供参考，商品以实物为准
TLE9243QKXUMA1
传输系统电源管理集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE9243QKXUMA1
- 商品编号
- C3191592
- 商品封装
- LQFP-64-EP(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 工作状态指示 | |
| 接口 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压 | 3V~40V | |
| 输出电压 | 5V；9V | |
| 输出电流 | 0.24A；0.8A；0.05A；0.15A |
商品概述
TLE9243QK是一款符合ISO 26262标准的电源管理集成电路，集成了完整的电源供应功能以及针对变速箱系统的特定应用特性。其电源部分包含一个降压和升压预稳压器，为微控制器供电、通信供电以及一个精密电压基准提供后级稳压器。此外，还提供两个5V跟踪器，用于为板外传感器供电。除了电源功能，该器件还提供应用特定功能——包含三个通道的传感器接口（每个通道带有一个9V低压差稳压器）以及三个用于驱动外部N沟道功率开关的通道，并包含一个电荷泵，该电荷泵也可用于为有源反极性保护电路供电。该器件支持多种模式：待机、正常运行和运行后模式。带有停止计数器功能的运行后模式支持断电后的操作。TLE9243QK配备窗口看门狗和功能看门狗、监控功能以及用于故障反应和指示的不同输出。它依据ISO 26262标准开发，目标系统可达ASIL-D等级，并支持高达175°C的扩展结温范围。
商品特性
- 具有宽输入电压范围（3.0V至40V）的串行升压和降压预稳压器
- 用于微控制器和通信供电的5V低压差稳压器
- 高精度5V电压基准
- 两个用于传感器供电的5V电压跟踪器
- 具有反应和指示功能的电压、电流、时钟和温度监控
- 可配置的窗口看门狗和功能看门狗
- 带8位CRC的32位10MHz SPI接口
- 三个用于控制外部N沟道MOSFET的高边驱动器
- 三个用于轮速传感器供电的9V低压差稳压器
- 三通道轮速传感器接口
- 用于降低静态电流的电池电压开关
应用领域
- 电液控制自动变速箱系统
- 电液和电机控制双离合变速箱系统
- 电液控制无级变速箱系统
