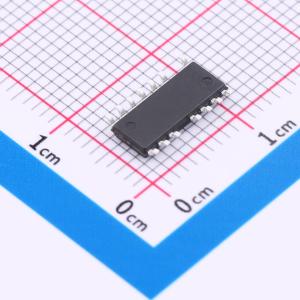

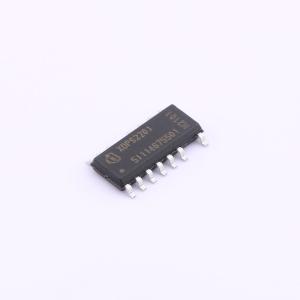

XDPS2201XUMA1

混合反激控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XDPS2201是一款数字混合反激控制器,具有集成的半桥驱动器,适用于高效AC/DC和DC/DC电源转换。该控制器支持宽范围的可配置参数,包括软启动、过流保护、频率抖动等。它还支持低待机功耗和快速充电功能。
品牌名称: Infineon(英飞凌)
商品型号: XDPS2201XUMA1
商品编号: C3191570
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

XDPS2201包含一个基于不对称半桥控制的混合反激式控制器。该半桥与一个串联电容共同驱动一个传统的反激式变压器。反激式变压器的主电感和串联电容构成一个谐振槽路，用于实现半桥功率开关的零电压开关（ZVS）特性，并在反激式变压器的传统去磁阶段额外提供谐振功率传输。在正常运行期间，充电周期和相关功率通过直接峰值电流控制进行调节，而去磁阶段则由定时控制，以确保适当的负预磁化，这是半桥功率开关实现ZVS条件所必需的。除了连续谐振模式（CRM）运行外，该IC还提供先进的零电压谐振谷底开关（ZV - RVS）和突发模式，以在整个负载和宽输出电压范围内实现最高效率。

商品特性

可配置的欠压开启和欠压关闭保护
可配置的内置软启动
可配置的突发模式进入和退出电流阈值，具有小迟滞
可配置的过流保护，针对峰值和瞬态负载有两个级别
可配置的输出过压保护
可配置的带周期跳变的频率降低功能，以提高轻载效率
可配置的开关频率抖动
可配置的传播延迟补偿，以实现精确的峰值电流控制
无铅引脚镀层；符合RoHS标准
根据IEC61249 - 2 - 21标准无卤

应用领域

交流/直流开关电源（SMPS）
超高功率密度适配器 > 20W/立方英寸
超高效率开关电源 > 93%
高密度适配器 < 75W

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	11V~24V
	开关频率	20kHz~115kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	开关管(内置/外置)	外置
	输出类型	-
