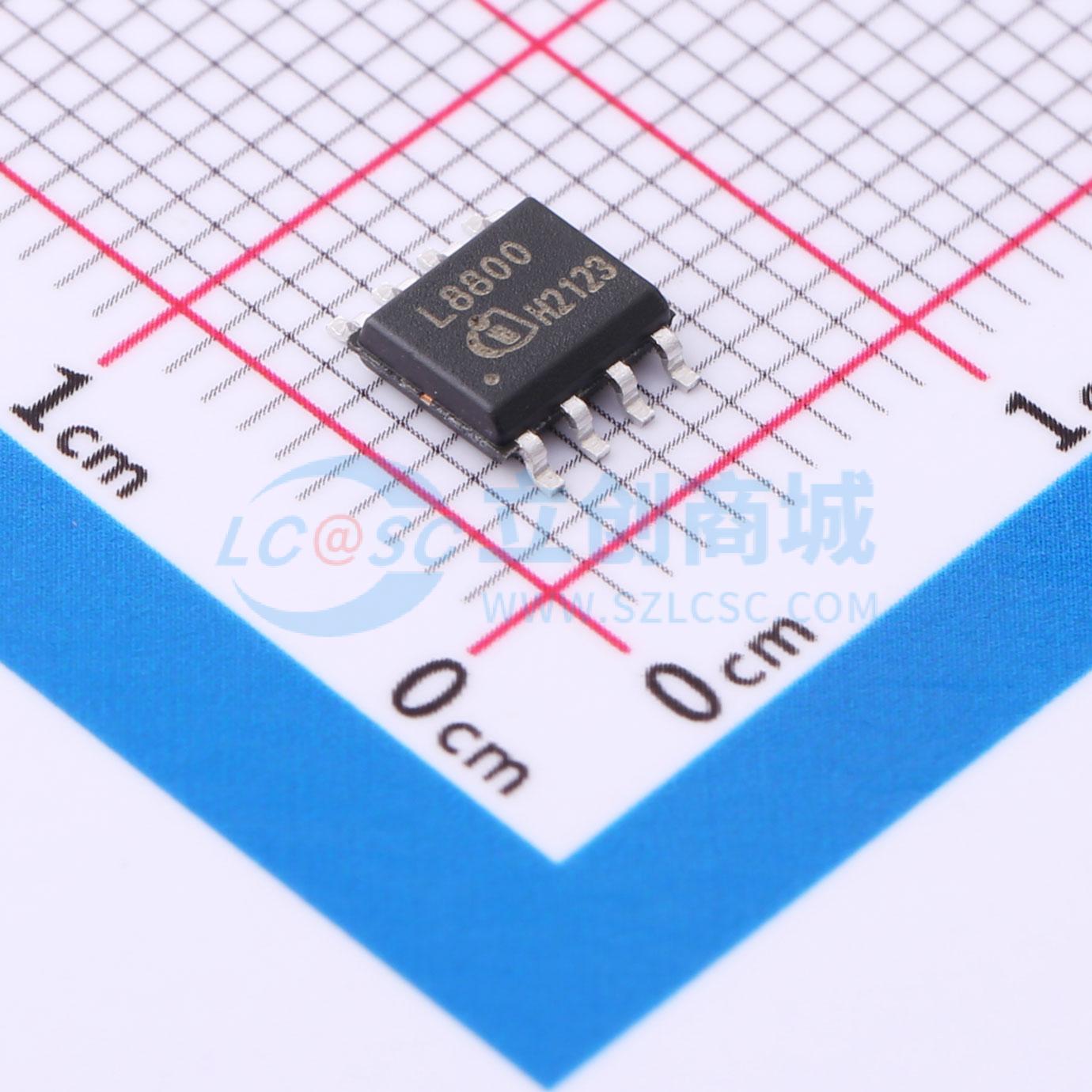

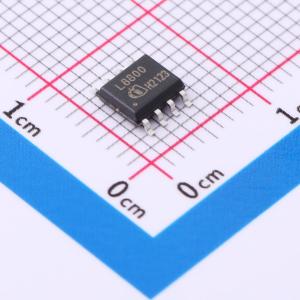

ICL8800XUMA1

ICL88xx是一款用于工作在准谐振模式（QRM）和谷底开关不连续导通模式（DCM）的反激拓扑的电压模式控制器，可提供高功率因数和效率。该反激控制器能够控制次级侧调节恒压（SSR - CV）和初级侧调节恒压（PSR - CV）拓扑，适用于需要双级拓扑中功率因数校正（PFC）功能的低成本应用。对于照明应用，该IC提供了较宽的功率范围以及一套全面的保护功能，包括功率限制。该IC易于设计，所需外部组件数量最少。使用英飞凌CoolMOS™ P7功率MOSFET可以优化系统性能和效率，尤其是在轻载条件下。

• 恒压（CV）输出反激拓扑
• 针对具有次级侧调节（SSR）操作的高功率因数（HPF）反激拓扑进行优化，也可进行初级侧调节（PSR）
• 支持通用输入电压（90 VAC至300 VAC，45 Hz至66 Hz）和直流输入电压操作，在宽交流输入电压和输出负载范围内具有高功率因数和低总谐波失真（THD）
• 准谐振模式（QRM）操作，具有防止连续导通模式（CCM）和在中轻载时采用谷底开关不连续导通模式（DCM）
• 可在谷底变化位置调整导通时间映射，以实现所需的最大工作开关频率
• 可调节最大导通时间，限制输入功率和电流，允许在低线条件下安全运行
• 全面的保护功能：内部过温保护（OTP）、反激输出过压保护（OVP）、初级侧过流保护（OCP）、欠压保护、过压保护、VCC过压保护、开环保护、输入过压保护
• 软启动功能，可减少启动期间组件的应力
• 外部启动电路控制信号
• 在启动序列期间降低栅极驱动电压，允许使用较小的VCC电容以实现更快的启动
• ICL8810和ICL8820额外特性：非常轻载时采用突发模式，降低系统待机功耗；VCC唤醒突发操作，在突发模式下维持足够的VCC；在突发模式下降低栅极驱动电压，减少栅极电荷损耗，降低待机功耗
• ICL8820额外特性：直流输入抖动功能，便于应急照明满足电磁干扰（EMI）测试要求

• 最高125 W的电池充电
• 家用电器
• LED驱动器
• 智能照明
• 应急照明
