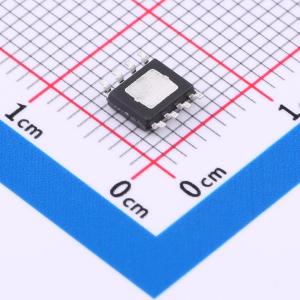

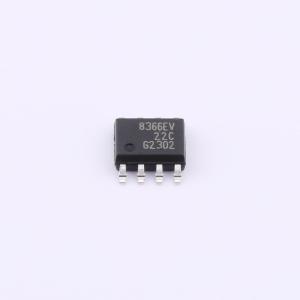

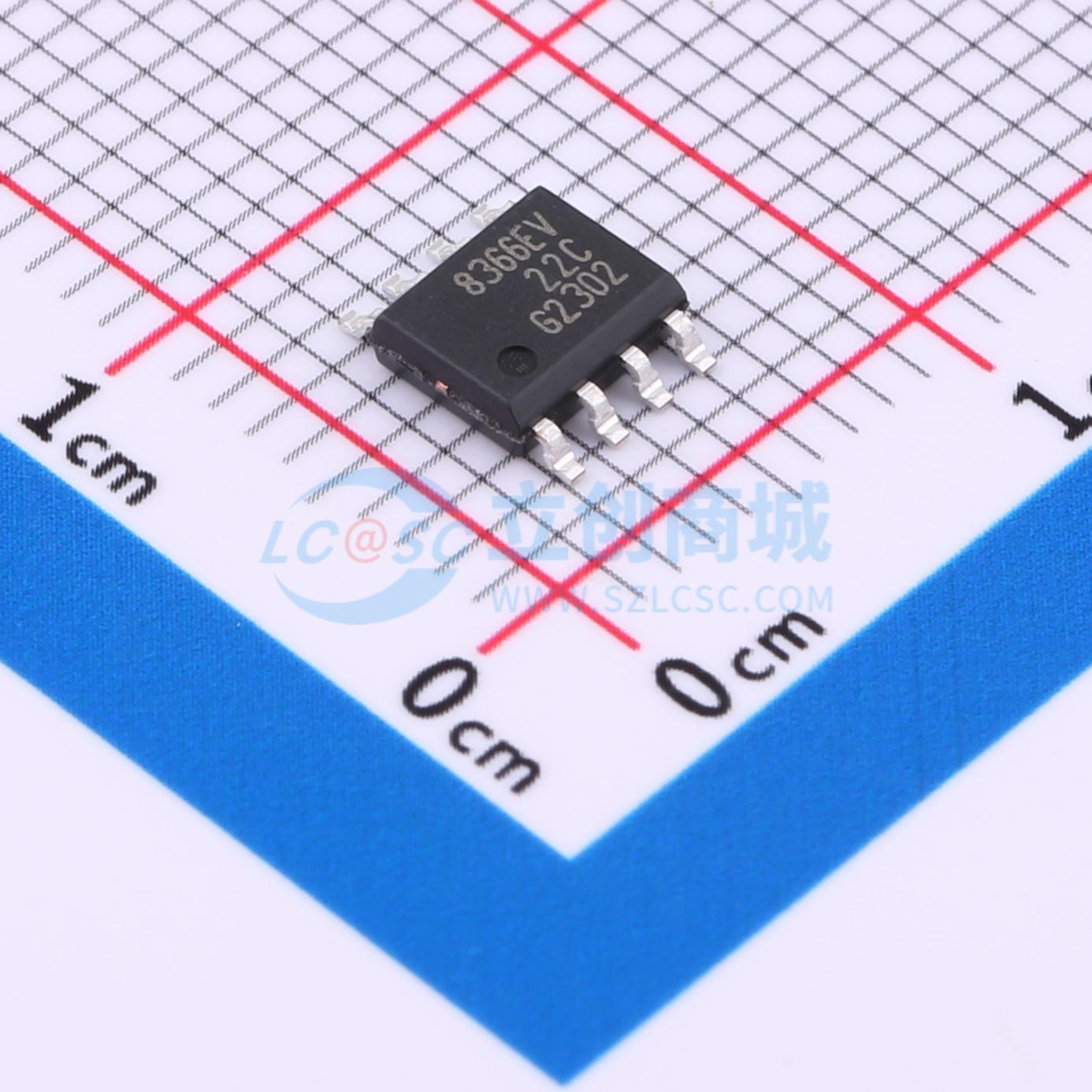

TLE8366EVXUMA1

1.8A DC-DC降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLE8366 是一种 PWM 降压 DC/DC 转换器，内置 1.8 A 功率开关，采用带裸露焊盘的小型 PG-DSO-8 封装。有三个版本：两个固定电压版，分别为 5.0 V (TLE8366EV50) 和 3.3 V (TLE8366EV33)，以及一个参考反馈电压仅为 600 mV 的可调电压版 TLE8366EV。4.75 至 45 V 的宽输入电压范围使得 TLE8366 适用于多种应用场合。设计用于恶劣的汽车环境。标称 370 kHz 的开关频率允许使用小型且经济实惠的电感器和电容器，从而实现低且可预测的输出纹波，并最大限度地减少电路板空间占用。如果需要，可以与 200 至 530 kHz 之间的外部频率源同步。TLE8366 包含安全特性，如逐周期电流限制、过温关断和输入欠压锁定。启用功能在关断模式下消耗电流小于 2 μA，便于电池供电系统中的电源管理。电压调节环路提供出色的线路和负载调节能力。可以通过使用外部补偿网络来调整环路的稳定性。此补偿网络结合电压模式调节和前馈控制路径确保了高效的线路瞬态抑制。启动期间，集成软启动限制了浪涌电流峰值并防止电压过冲。
品牌名称: Infineon(英飞凌)
商品型号: TLE8366EVXUMA1
商品编号: C3191573
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

TLE8366是一款PWM降压型DC/DC转换器，集成了一个1.8 A的功率开关，采用带散热焊盘的小型PG-DSO-8封装。该产品有三种版本可供选择，两种固定电压版本分别为5.0 V（TLE8366EV50）和3.3 V（TLE8366EV33），还有一种可变电压版本名为TLE8366EV，其参考反馈电压仅为600 mV。4.75至45 V的宽输入电压范围使TLE8366适用于各种应用场景。该器件专为恶劣的汽车环境而设计。标称370 kHz的开关频率允许使用小型且经济高效的电感器和电容器，从而实现低且可预测的输出纹波，并最大限度地减少电路板空间占用。（如有需要，该器件可与200至530 kHz之间的外部频率源同步。） TLE8366具备安全特性，如逐周期电流限制、过温关断和输入欠压锁定。使能功能在关断模式下的电流消耗小于2 μA，便于在电池供电系统中进行电源管理。电压调节环路提供出色的线性和负载调节能力。可通过使用外部补偿网络来调整环路的稳定性。该补偿网络结合电压模式调节和前馈控制路径，确保了高效的线路瞬态抑制能力。在启动期间，集成的软启动功能可限制浪涌电流峰值并防止电压过冲。

商品特性

1.8 A降压稳压器
输出电压版本：5.0 V、3.3 V和可调输出，电压容差± 2%（满载电流范围内为± 4%）
集成功率晶体管
带前馈的PWM调节
输入电压范围4.75 V至45 V
370 kHz开关频率
同步输入
极低的关断电流消耗（< 2 μA）
软启动功能
输入欠压锁定
适用于汽车应用：结温范围-40 ℃至+150 ℃
绿色产品（符合RoHS标准）
通过AEC认证

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~45V
	输出电压	-
	输出电流	1.8A
	开关频率	370kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	-
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
