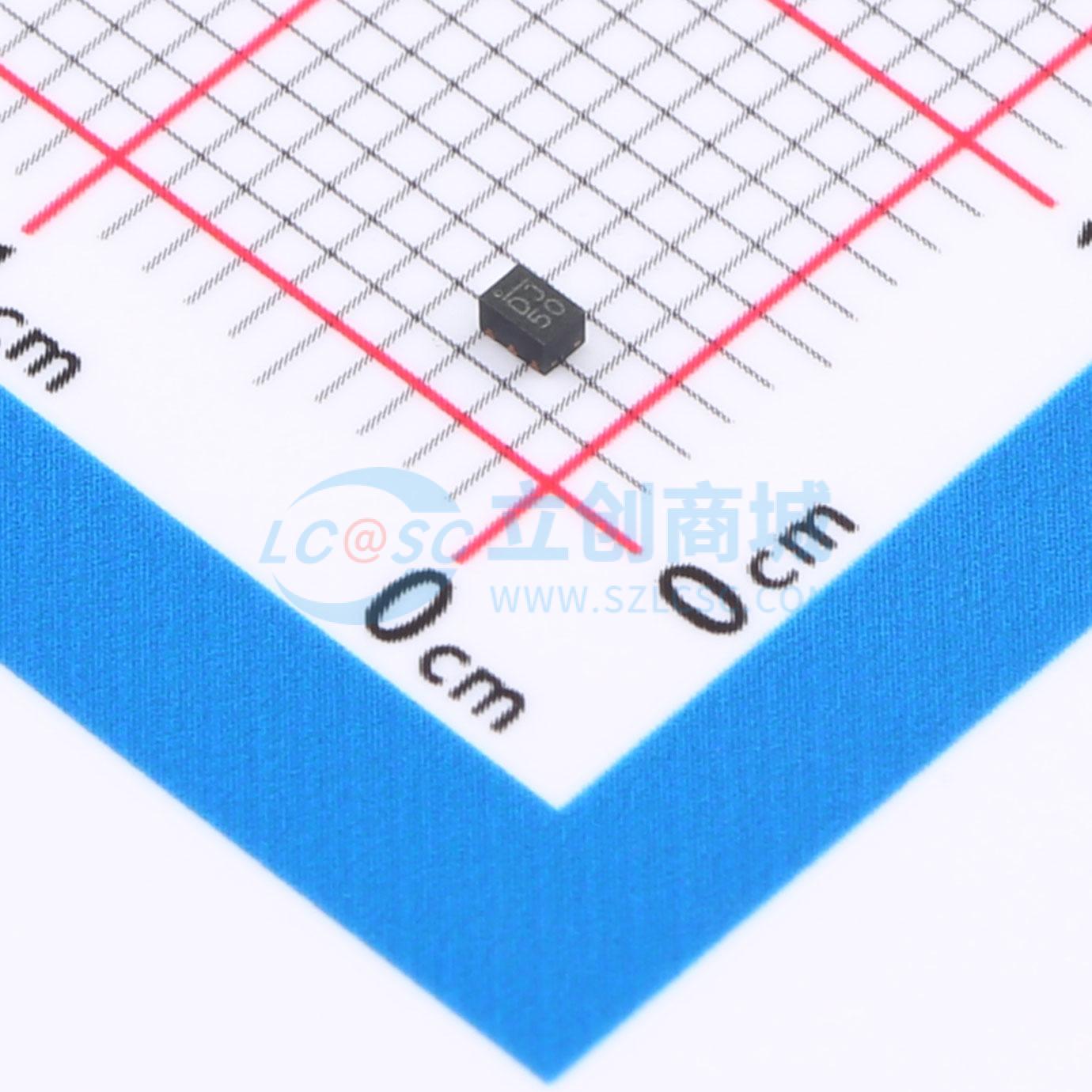

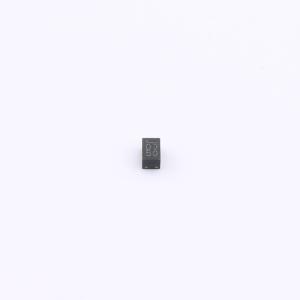

温馨提醒：图片仅供参考，商品以实物为准

MP2148GQD-18-Z

采用超小型1x1.5mm QFN封装、静态电流为11uA、输出电流为1A的同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A以内(小电流)方案，
品牌名称: MPS(芯源)
商品型号: MP2148GQD-18-Z
商品编号: C3189912
商品封装: QFN-6(1x1.5)
包装方式: 编带
商品毛重: 1.38克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

MP2148是一款单片降压型开关模式转换器，内置功率MOSFET。它能在2.3V至5.5V的输入电压下实现1A的连续输出电流，具有出色的负载和线性调节能力。输出电压可低至0.6V。恒定导通时间控制方案可实现快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期限流和热关断。 MP2148采用超小型QFN6（1.0mmx1.5mm）封装，仅需少量现成的标准外部元件。 MP2148非常适合广泛的应用，包括高性能DSP、无线电源、便携式和移动设备以及其他低功耗系统。

商品特性

低静态电流（IQ）：11μA
2.2MHz开关频率
用于电源排序的使能（EN）引脚
仅固定输出版本具备电源正常（Power Good）信号
2.3V至5.5V宽工作输入范围
输出电压可从0.6V开始调节
高达1A输出电流
120mΩ和80mΩ内部功率MOSFET开关
输出放电功能
100%占空比
带打嗝模式的短路保护
使用低ESR输出陶瓷电容可稳定工作
采用QFN-6（1.0mmx1.5mm）封装

应用领域

无线/网卡
便携式和移动设备
电池供电/可穿戴设备
低电压I/O系统电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~5.5V
	输出电压	1.8V
	输出电流	1A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	11uA
	开关管(内置/外置)	内置
	输出类型	固定
