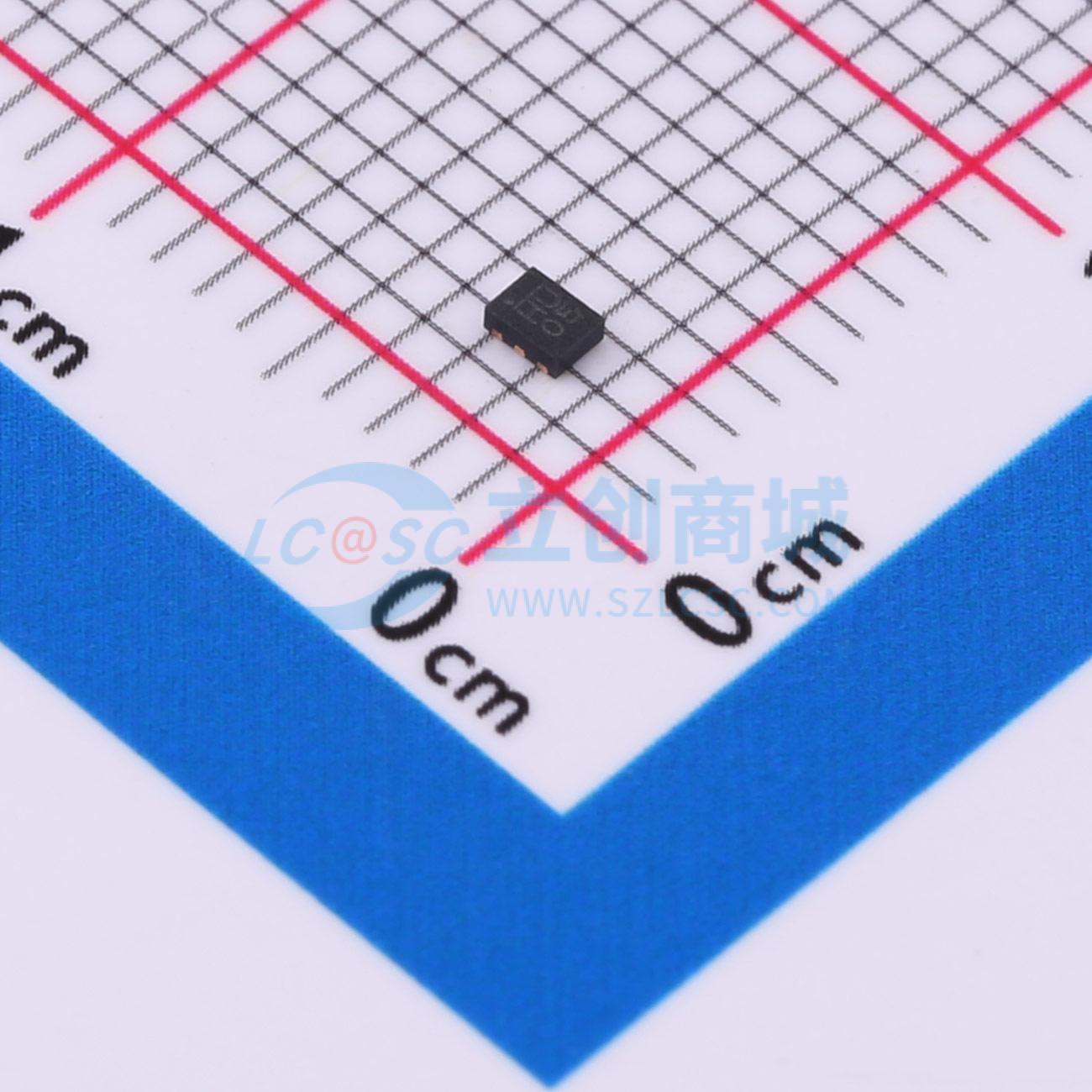

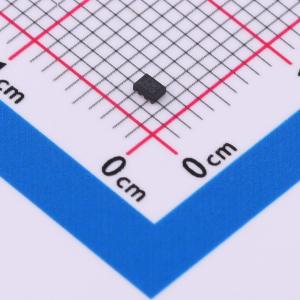

温馨提醒：图片仅供参考，商品以实物为准

MP2172CGQFU-Z

具备输出放电功能的5.5V、2A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V以内，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MP2172CGQFU-Z
商品编号: C3189968
商品封装: UTQFN-6(1.2x1.6)
包装方式: 编带
商品毛重: 0.24克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2172C 是一款单片式降压开关模式转换器，内置功率 MOSFET。它能在 2.38V 至 5.5V 的输入电压范围内实现 2A 的连续输出电流，具有出色的负载和线性调节能力。输出电压可低至 0.6V。恒定导通时间（COT）控制方案可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。 MP2172C 非常适合广泛的应用，包括高性能 DSP、无线电源、便携式和移动设备以及其他低功耗系统。 MP2172C 仅需少量易于获取的标准外部元件，采用超小型 1.2mmx1.6mm UTQFN 封装。

商品特性

固定频率 PWM 模式，开关频率 1.1MHz
用于电源排序的 EN 引脚
1% 的反馈精度
2.38V 至 5.5V 的宽工作输入范围
输出电压可从 0.6V 开始调节
高达 2A 的输出电流
75mΩ 和 45mΩ 的内部功率 MOSFET 开关
100% 占空比输出放电
输出过压保护（OVP）
带打嗝模式的短路保护（SCP）
采用 UTQFN（1.2mmx1.6mm）封装

应用领域

无线/网卡
便携式仪器
电池供电设备
低压 I/O 系统电源
多功能打印机
固态硬盘

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.38V~5.5V
	输出电压	-
	输出电流	2A
	开关频率	1.1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	450uA
	开关管(内置/外置)	内置
	输出类型	可调
