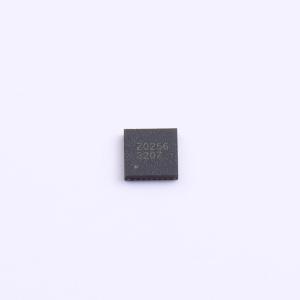

IS31FL3207-QFLS4-TR

18通道LED驱动器，支持16位PWM调光和8位输出电流控制，具备I2C接口和多种功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ISSI(美国芯成)
商品型号: IS31FL3207-QFLS4-TR
商品编号: C3189016
商品封装: QFN-28(4x4)
包装方式: 编带
商品毛重: 2.12克(g)

商品参数

商品概述

IS31FL3207 是一款具有 18 个恒流通道的 LED 驱动器。每个通道可进行 16 位脉冲宽度调制（PWM），以实现平滑的 LED 亮度控制。此外，每个通道都有一个 8 位输出电流控制寄存器，可对电流进行微调，以实现丰富的 RGB 颜色混合，例如纯白光 LED 应用。每个通道的最大输出电流可通过一个 8 位全局控制寄存器进行调节。

商品特性

2.7V 至 5.5V 电源供电
与 IS31FL3208A 引脚兼容（QFN - 28，4mm×4mm）
通道间和芯片间精度：≤±6%
1MHz I2C 接口，具备自动地址递增功能和读出功能
四个可选的 I2C 地址
精确的色彩还原
可选的 8 位/10 位/12 位/16 位 PWM
8 位点校正
8 位全局电流调节
开路/短路检测功能
62kHz PWM 频率（8 位 PWM）
温度检测功能
EMI 降低技术
- 扩频
- 可选相位延迟
- 可选 180 度时钟相位
-40℃ 至 +125℃ 温度范围
QFN - 28（4mm×4mm）封装

应用领域

AI 音箱和智能家居设备
用于 LED 显示的手持设备
家电中的 LED

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	62kHz~1MHz
	通道数	18
	输出电压	-
	输出电流	23mA

	属性	参数值
	调光	PWM
	功能特性	短路保护(SCP)；LED开路保护；过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	-
