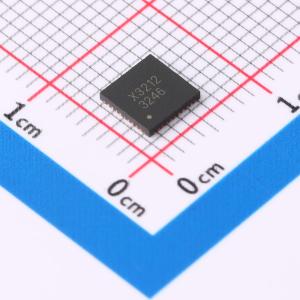

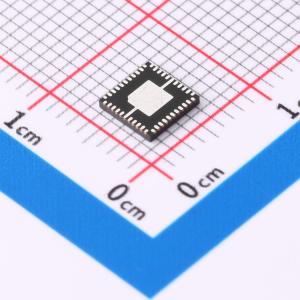

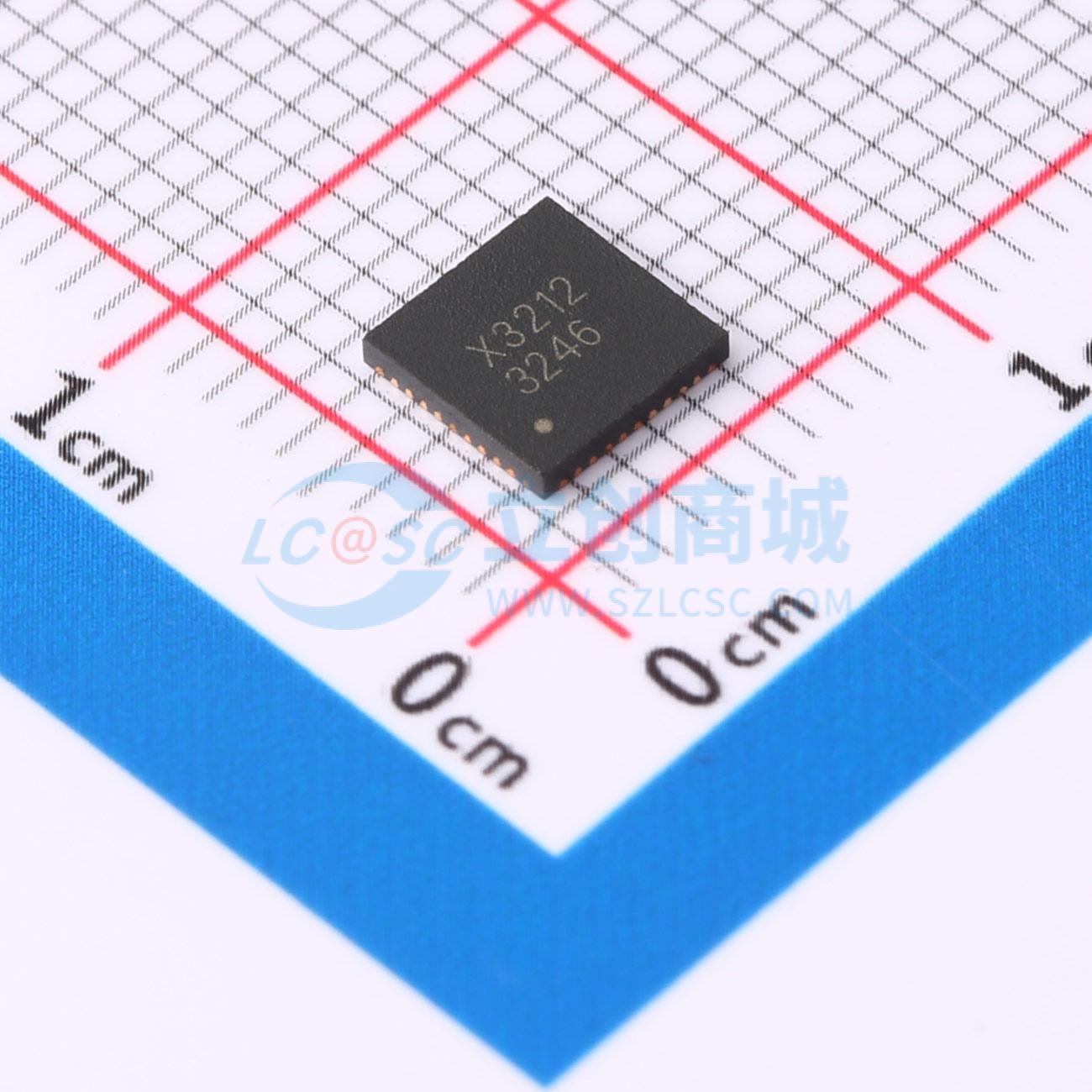

IS31FL3246-QFLS4-TR

36通道LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IS31FL3246 由36个恒流通道组成，每个通道可以通过总共8位+10位（261890步）的脉宽调制（PWM）进行平滑的LED亮度控制或颜色混合控制。8位PWM（LFP）工作在127Hz（可以禁用），10位（HFP）工作在32kHz，以最小化可听噪声。每个通道的输出电流可以设置为最大25mA，所有通道被分为G组（OUT1, OUT4, OUT7...）、R组（OUT2, OUT5, OUT8...）和B组（OUT3, OUT6, OUT9...），每组都有一个8位输出电流控制寄存器，允许精细调节电流以实现丰富的全局RGB颜色混合。专有的可编程技术用于最小化由MLCC去耦电容引起的可听噪声。所有寄存器都可以通过高速I2C总线接口（1MHz）进行编程。芯片可以通过将SDB引脚拉低或将软件关断功能启用以降低功耗来关闭。SDB引脚的上升沿将复位I2C总线模块。IS31FL3246 提供QFN-44 (5mmx5mm) 和 eTQFP-48 封装。其工作电压范围为2.7V至5.5V，工作温度范围为-40°C至+125°C。
品牌名称: ISSI(美国芯成)
商品型号: IS31FL3246-QFLS4-TR
商品编号: C3189526
商品封装: QFN-44(5x5)
包装方式: 编带
商品毛重: 0.088克(g)

商品参数

商品概述

IS31FL3246由36个恒流通道组成，每个通道可通过总共8位 + 10位（261890级）进行脉冲宽度调制（PWM），以实现平滑的LED亮度控制或颜色混合控制。8位PWM（LFP）工作频率为127Hz（可禁用），10位（HFP）工作频率为32kHz，以最大程度降低可听噪声。每个通道的输出电流最高可设置为25mA（最大值），所有通道分为G组（OUT1、OUT4、OUT7...）、R组（OUT2、OUT5、OUT8...）、B组（OUT3、OUT6、OUT9...），每组都有一个8位输出电流控制寄存器，可对电流进行精细调节，以实现丰富的全局RGB颜色混合。采用专有可编程技术，最大程度降低多层陶瓷电容（MLCC）去耦电容产生的可听噪声。所有寄存器均可通过高速I2C总线接口（1MHz）进行编程。可通过将SDB引脚拉低或使用软件关机功能关闭芯片，以降低功耗。SDB引脚的上升沿将复位I2C总线模块。 IS31FL3246提供QFN - 44（5mm×5mm）和eTQFP - 48封装。它的工作电压范围为2.7V至5.5V，工作温度范围为 - 40℃至 + 125℃。

商品特性

2.7V至5.5V电源供电
与IS31FL3236A/IS31FL3237引脚兼容（QFN - 44，5mm×5mm）
I2C支持寄存器地址自动递增
四个可选的I2C地址
SDB上升沿复位I2C模块
电阻设置最大25mA工作电流
精确的色彩还原
三个8位全局直流电流调节 - 所有绿色通道的8位直流电流调节 - 所有红色通道的8位直流电流调节 - 所有蓝色通道的8位直流电流调节
每个通道总共8位 + 10位PWM（261890级） - 8位PWM，频率为127Hz/254Hz/508Hz（LFP） - 10位/8位PWM，频率为32kHz（8位模式频率可为64kHz或128kHz，HFP）
分组调光以减少RGB编码
电磁干扰（EMI）降低技术
可选6相延迟
可选180度时钟相位
-40℃至 + 125℃扩展工业温度范围

应用领域

用于LED显示的手持设备
家用电器中的LED

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	30.5kHz~128kHz
	通道数	36
	输出电压	-
	输出电流	25.3mA

	属性	参数值
	调光	PWM；I2C
	特性	过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+125℃
	恒流精度	3%
