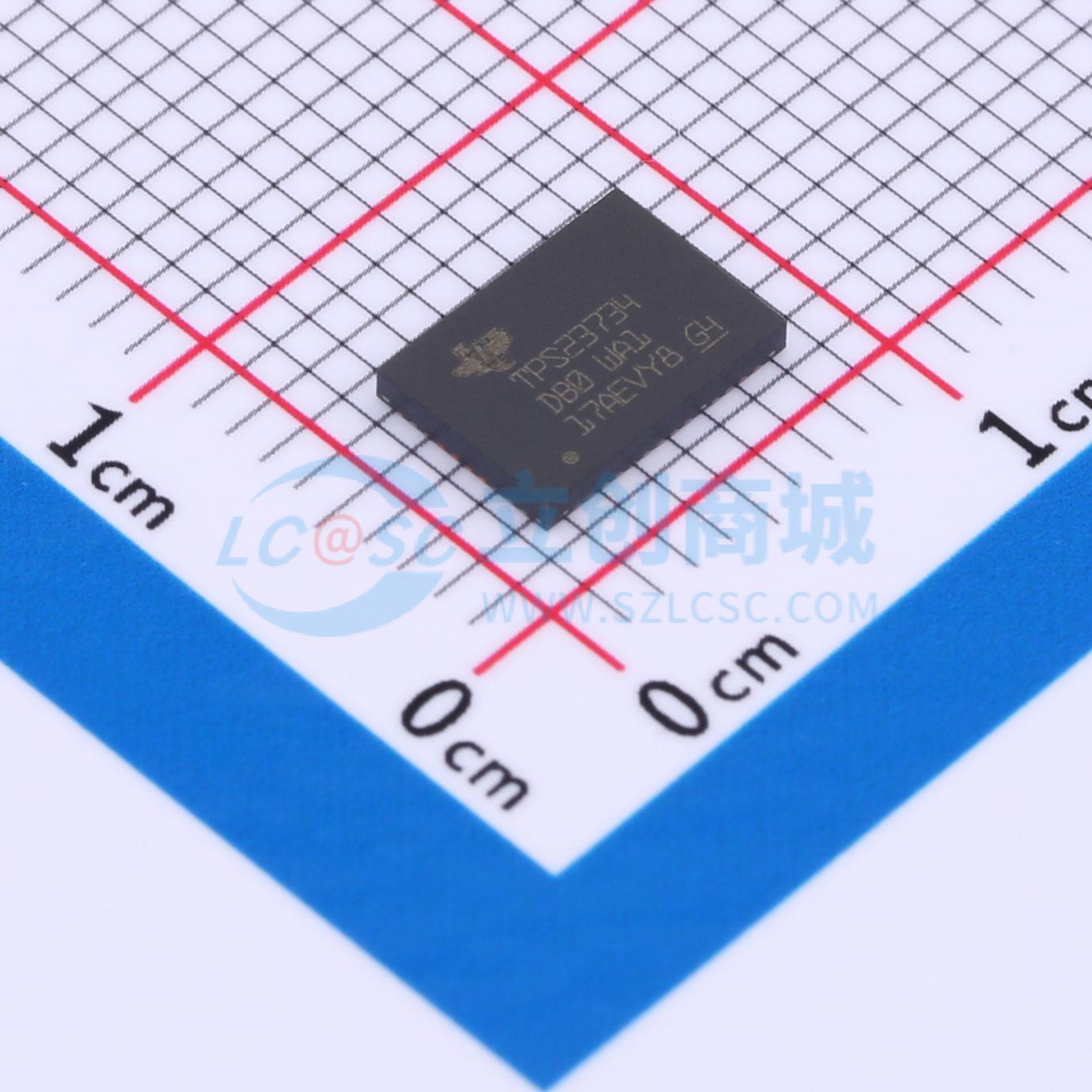

温馨提醒：图片仅供参考，商品以实物为准

TPS23734RMTR

具有高效直流/直流控制器的IEEE802.3bt3类1 - 4级PoE PD

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS23734 具有高效直流/直流控制功能的 IEEE 802.3bt 3 类 1-4 级 PoE PD
品牌名称: TI(德州仪器)
商品型号: TPS23734RMTR
商品编号: C3189531
商品封装: VQFN-45(5x7)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

	属性	参数值
	芯片工作电压	5V
	晶体管耐压	100V
	限制电流	925mA
	工作温度	-40℃~+125℃
	功能特性	热保护；PD检测与断开识别；过流保护；欠压保护；双事件分级检测；过压保护

商品概述

TPS23734 器件将以太网供电 (PoE) 供电设备 (PD) 接口和针对反激式和有源钳位正向 (ACF) 开关稳压器设计进行了优化的电流模式直流/直流控制器组合在一起。对于反激式配置，支持使用初级侧调节 (PSR)。针对 PD 输入端需要最高 25.5W 或更低功率的应用，PoE 接口支持 IEEE 802.3bt 和 IEEE 802.3at 标准。提供了可编程扩频频率抖动 (SSFD)，以更大程度地减小 EMI 滤波器的尺寸并降低成本。具有可调软启动功能的高级启动有助于使用偏置超小的电容器，同时简化转换器的启动和间断设计，还确保满足 IEEE802.3bt/at 启动要求。软停止功能可以更大限度地减小开关功率 FET 的应力，从而降低 FET BOM 成本。直流/直流控制器的 PSR 功能通过辅助绕组的反馈来控制输出电压，无需外部并联稳压器和光耦合器。该器件针对连续导通模式 (CCM) 进行了优化，可进行次级侧同步整流，从而在多个输出上实现出色的效率、调节精度和阶跃负载响应。直流/直流控制器具有斜坡补偿和消隐功能。典型的开关频率为 250kHz。自动 MPS 支持具有低功耗模式或多电源供电的应用。它会根据 PSE 类型和系统条件自动调节其脉冲电流幅度和持续时间，从而在更大程度降低消耗的同时保持供电。

商品特性

完整的 IEEE 802.3bt 3 类（1-4 级）和 802.3at PoE PD 解决方案
具有 EA 第 2 代标识（PoE 2 PD 控制器）
100V、0.3Ω（典型值）热插拔MOSFET
支持高达 30W 运行的功率级别
集成式 PWM 控制器，可实现反激式或有源钳位正向配置
具有初级侧调节功能的反激式控制
支持 CCM 运行
±1.5%（典型值，5V 输出）负载调节（0-100% 负载范围），适用于带同步 FET 的配置
±3%（典型值，12V 输出）负载调节（5-100% 负载范围），适用于二极管整流配置
支持次级侧调节
具有高级启动和断续模式过载保护功能的软启动控制
软停关断
具有同步功能的可调频率
用于 EMI 的可编程频率抖动
自动维持功率特征 (MPS)
通过自动扩展来自动调节以适应 PSE 类型和负载电流
主适配器优先级输入
结温范围为 -40℃ 至 125℃

应用领域

视频和 VoIP 电话
接入点
监控摄像头
冗余电源或功率共享

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 bt(PoE++)
	最大功率	30W
	通道数	1
