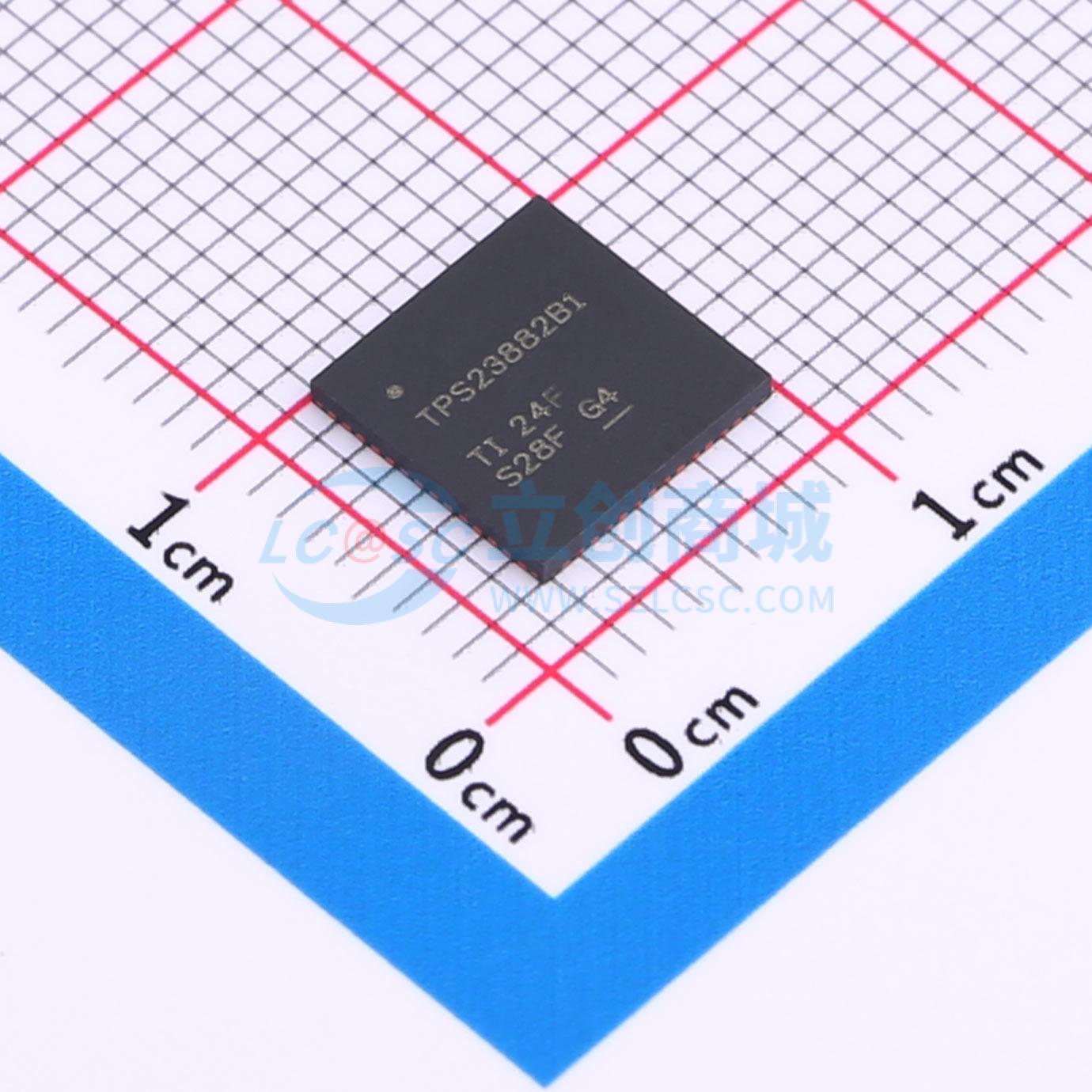

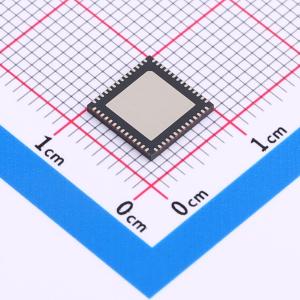

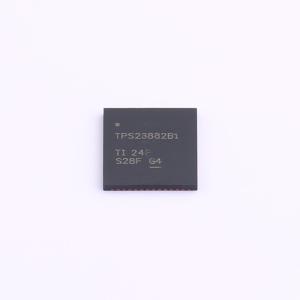

TPS23882B1RTQR

带自主模式、SRAM和电流感测电阻的3类、2线对8通道PSE控制器

描述: TPS23882B 具有自主模式、SRAM 和 200mΩ RSENSE 的 3 类、2 线对、8 通道 PoE PSE 控制器
品牌名称: TI(德州仪器)
商品型号: TPS23882B1RTQR
商品编号: C3189825
商品封装: VQFN-56(8x8)
包装方式: 编带
商品毛重: 0.244克(g)

商品参数

	属性	参数值
	输入电压	44V~57V
	晶体管耐压	-
	限制电流	1.25A
	工作温度	-40℃~+125℃
	功能特性	热保护；PD检测与断开识别；过流保护；欠压保护；PGOOD状态指示；过压保护

商品概述

TPS23882B 是一款 8 通道电源设备 (PSE) 控制器，旨在按照 IEEE 802.3bt 标准向以太网电缆提供电力。PSE 控制器可以检测具有有效签名、完全相互识别和接通电源的供电设备 (PD)。TPS23882B 在 TPS2388 的基础上进行了改进，减小了电流感测电阻，提供了 SRAM 可编程性、可编程功率限制、电容测量以及与 TI FirmPSE 系统固件的兼容性。可编程 SRAM 支持通过 I2C 实现现场固件可升级性，从而确保 IEEE 合规性以及与支持新 PoE 器件的互操作性。各端口专用 ADC 可提供持续的端口电流监控和执行并行分级测量的功能，以实现更快的端口开启速度。1.25A 端口电流限制和可调节功率限制可支持60W 以上的非标准应用。200mΩ 电流感测电阻器和外部 FET 架构使设计能够平衡尺寸、效率、散热和解决方案成本要求。端口重映射可轻松实现上一代PSE 设计的迁移，并支持可互换 2 层 PCB 设计以适应不同系统 PoE 电源配置。

商品特性

适用于 PoE 2、3 类 2 线对以太网供电应用的 IEEE802.3bt PSE 解决方案
与 TI 的 FirmPSE 系统固件兼容
SRAM 可编程存储器
可编程功率限制精度 ±4%
200mΩ 电流感测电阻
用户可选择 15W 或 30W 自主模式，无需 MCU
可选的 2 线对端口功率分配，支持 4W、7W、15.4W 或 30W
各端口专用的 14 位积分电流 ADC
用于直流断开的抗噪 MPS
2% 电流感测精度
1 位或 3 位快速端口关断输入
Auto-class 发现和功率测量
可靠的 4 点检测
浪涌和操作折返保护
425mA 和 1.25A 可选电流限值
端口重映射
8 位或 16 位 I2C 通信
灵活的处理器控制运行模式，支持自动、半自动和手动/诊断
各端口电压监控和遥测
工作温度范围 -40℃ 至 +125℃

应用领域

录像机（NVR、DVR 等）
小型企业交换机
园区交换机和分支交换机

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	供电设备(PSE)
	支持PoE标准	IEEE 802.3 bt(PoE++)
	最大功率	65W
	通道数	8
	芯片工作电压	3.3V
