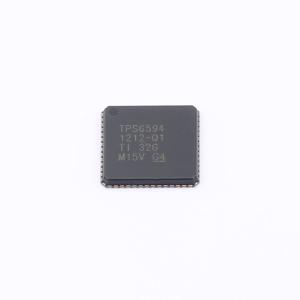

TPS65941212RWERQ1
TPS65941212RWERQ1
- 描述
- TPS6594-Q1 具有五个降压稳压器和四个低压降稳压器的汽车类 2.8V 至 5.5V PMIC
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65941212RWERQ1
- 商品编号
- C3189829

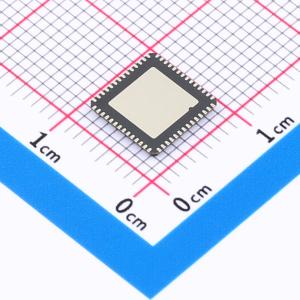

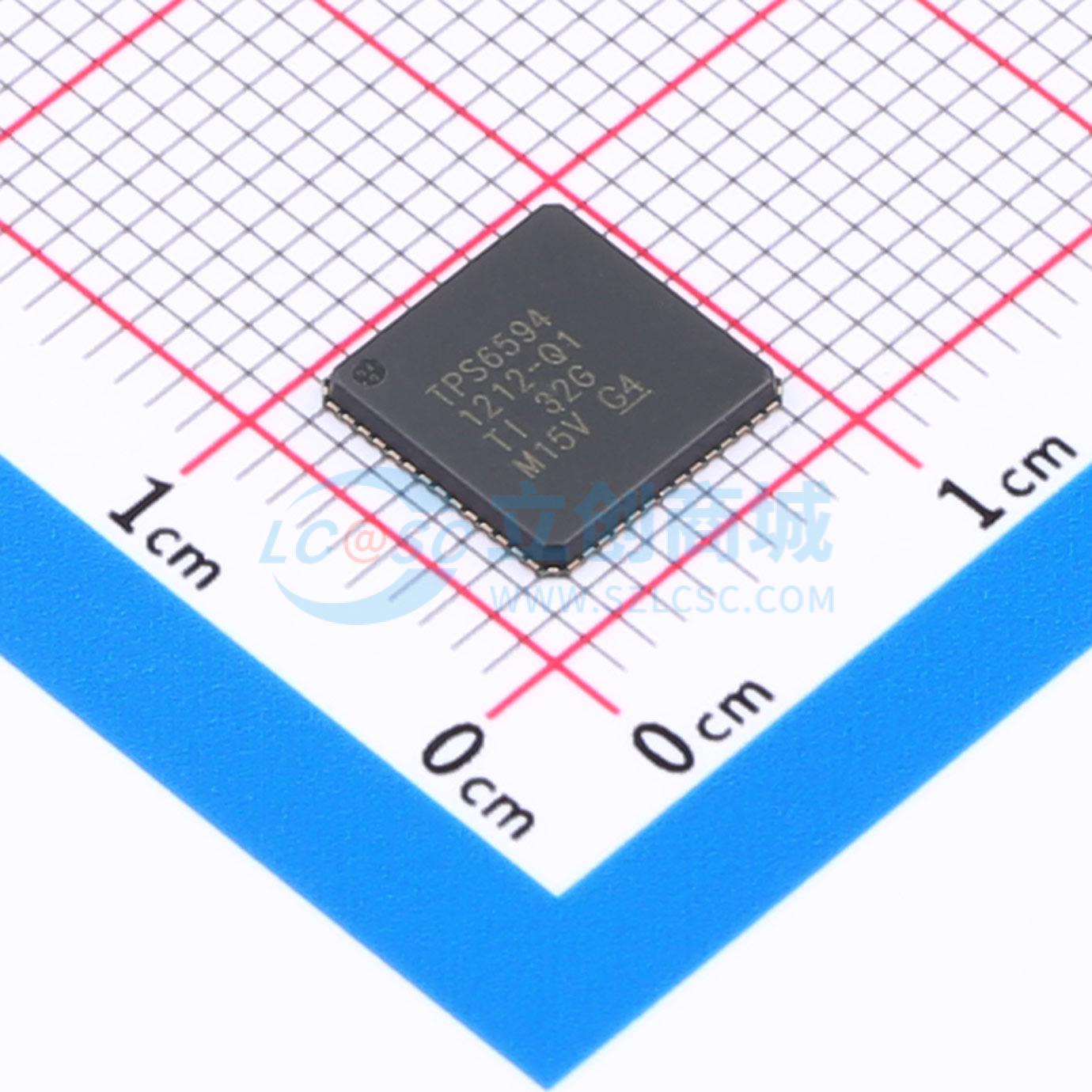

- 商品封装
- VQFNP-56(8x8)
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
参数完善中
商品概述
TPS6594-Q1 器件提供四个灵活的多相可配置降压稳压器（每相的输出电流为 3.5A），以及一个具有 2A 输出电流的额外降压稳压器。
商品特性
- 符合汽车应用要求：
- 器件的输入电源电压范围为 3V 至 5.5V
- 器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
- 器件 HBM 分类等级 2
- 器件 CDM 分类等级 C4A
- 符合功能安全标准：
- 专为功能安全应用开发
- 有助于使 ISO 26262 系统设计符合 ASIL-D 的文档，有助于使 IEC 61508 系统设计符合 SIL-3 的文档
- 系统功能符合 ASIL-D，硬件完整性符合 ASIL-D
- 输入电源电压监测和过压保护
- 所有输出电源轨上的欠压/过压监测和过流监测
- 具有可选触发/Q&A 模式的看门狗
- 具有可选级别/PWM 模式的两个错误信号监测(ESM)
- 具有高温警告和热关断功能的温度监测
- 对内部配置寄存器和非易失性存储器 (NVM) 的位完整性 (CRC) 错误检测
- 低功耗：
- 典型关断电流：仅备用电源模式下的典型值为 7μA，低功耗待机模式下的典型值为 20μA
- 五个开关模式电源降压稳压器：
- 输出电压范围：0.3V 至 3.34V（电压阶跃为 5mV、10mV 或 20mV）
- 输出电流：其中一个是 4A，另外三个是 3.5A，还有一个是 2A
- 四个降压稳压器的灵活多相功能：单轨的输出电流高达 14A
- 短路和过流保护
- 内部软启动可限制浪涌电流
- 开关频率为 2.2MHz/4.4MHz 可与外部时钟输入同步
- 三个具有可配置旁路模式的低压降 (LDO) 线性稳压器：
- 线性稳压模式下的输出电压范围：0.6V 至 3.3V（电压阶跃为 50mV）
- 旁路模式下的输出电压范围：1.7V 至 3.3V
- 500mA 输出电流，具有短路和过流保护
- 一个具有低噪声的低压降 (LDO) 线性稳压器：
- 输出电压范围：1.2V 至 3.3V（电压阶跃为 25mV）
- 300mA 输出电流，具有短路和过流保护
- 非易失性存储器 (NVM) 中的可配置电源序列控制：
- 可配置的电源状态间上电和断电序列
- 电源序列中可包括数字输出信号
- 数字输入信号可用于触发电源序列转换
- 可配置的安全相关错误处理
- 32kHz 晶体振荡器，可输出缓冲式 32kHz 时钟输出
- 具有警报和定期唤醒机制的实时时钟 (RTC)
- 具有一个 SPI 或两个 I2C 控制接口，且第二个 I2C 接口专用于 Q&A 看门狗通信
- 封装选项：8mm × 8mm 56 引脚 VQFNP，间距为 0.5mm
应用领域
- 汽车信息娱乐系统与数字仪表组、导航系统、远程信息处理、车身电子装置与照明
- 高级驾驶辅助系统 (ADAS)
- 工业控制和自动化
