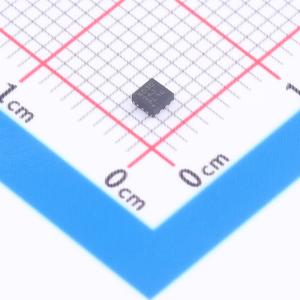

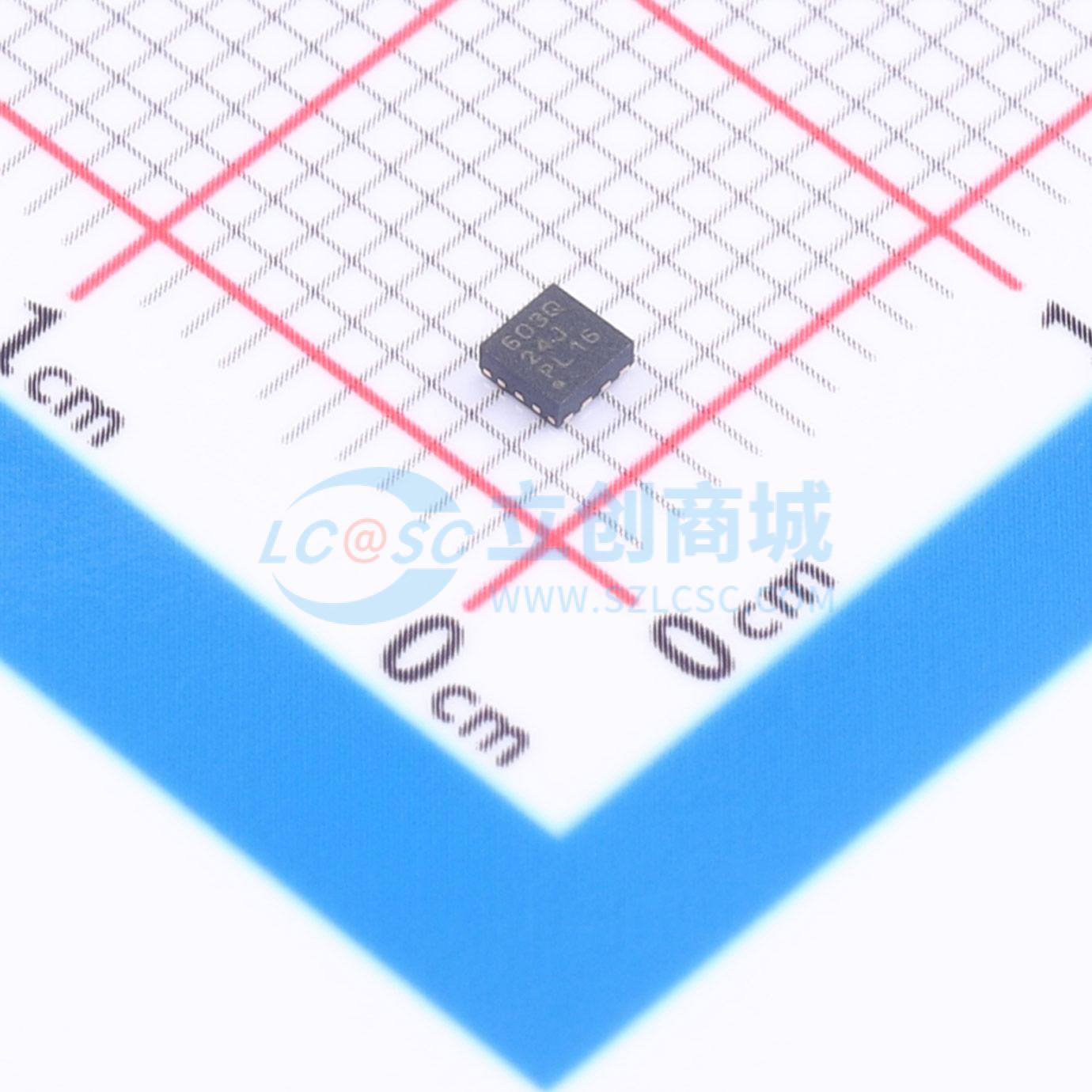

温馨提醒：图片仅供参考，商品以实物为准
TPS59603QDSGTQ1
TPS59603QDSGTQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS59603-Q1 适用于汽车应用中高频 CPU 内核电源的同步降压 FET 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS59603QDSGTQ1
- 商品编号
- C3190157
- 商品封装
- WSON-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 1.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 轻载高效模式 |
商品概述
TPS59603-Q1 驱动器针对高频 CPU VCORE 应用进行了优化，具有降低死区时间驱动和自动零交越等高级特性，可用于在整个负载范围内优化效率。SKIP 引脚提供 CCM 操作选项，以支持输出电压的受控管理。此外，TPS59603-Q1 支持两种低功耗模式。借助于脉宽调制 (PWM) 输入三态，静态电流被减少至 130µA，并支持立即响应。当 SKIP 被保持在三态时，电流被减少至 8µA（恢复切换通常需要 20µs）。此驱动器与合适的德州仪器 (TI) 控制器配对使用，能够成为高性能电源系统。TPS59603-Q1 器件采用节省空间的耐热增强型 8 引脚、2mm x 2mm 可湿性侧面 WSON 封装，工作温度范围为 -40℃ 至 125℃。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准
- 器件温度等级 1:-40℃ 至 125℃
- 器件人体放电模式静电放电 (ESD) 分类等级 H2
- 器件的组件充电模式 ESD 分类等级 C3B
- 针对已优化连续传导模式 (CCM) 的精简死区时间驱动电路
- 针对已优化断续传导模式 (DCM) 效率的自动零交叉检测
- 针对已优化轻负载效率的多个低功耗模式
- 为了实现高效运行的经优化信号路径延迟
- 集成 BST 开关驱动强度针对低 RdsON FET 进行了优化
- 针对 5V FET 驱动器进行了优化
- 转换输入电压范围 (VIN):2.5V 至 28V
- 采用具有可湿性侧面和散热焊盘的 2mm × 2mm、8 引脚、WSON 封装
应用领域
- 使用高频 CPU 的汽车后座娱乐 (RSE) 平板电脑
- 汽车 ADAS 处理器内核电源
