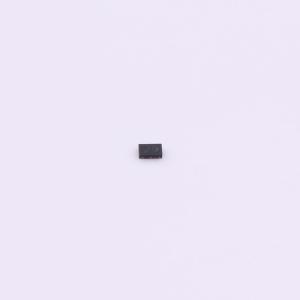

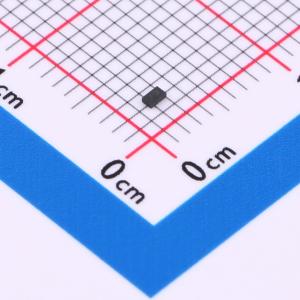

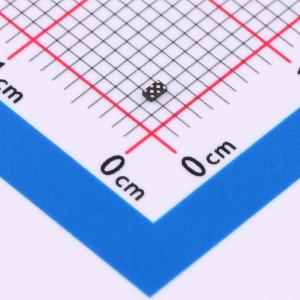

温馨提醒：图片仅供参考，商品以实物为准

TCA9536BDTMR

TCA9536 远程4位 I2C 和 SMBus I/O 扩展器，带配置寄存器

描述: TCA9536 是一个4位 I/O 扩展器，适用于 I2C 总线，设计用于1.65V至5.5V Vcc操作。它通过 I2C 接口为大多数微控制器家族提供通用远程 I/O 扩展。
品牌名称: TI(德州仪器)
商品型号: TCA9536BDTMR
商品编号: C3190166
商品封装: X2-SON-8(0.8x1.4)
包装方式: 编带
商品毛重: 0.006克(g)

商品参数

商品概述

TCA9536 是用于 I2C 总线的 4 位 I/O 扩展器，可在 1.65V 至 5.5V 的 VCC 下运行。它可通过 I2C 接口为大多数微控制器系列产品提供通用远程 I/O 扩展。系统控制器可以通过写入 I/O 配置寄存器位将 I/O 启用为输入或输出。针对每次输入或输出的数据保存在相应的输入或输出寄存器中。输入端口寄存器的极性可由极性反转寄存器转换。有一个额外的特殊功能寄存器，可用于禁用内部上拉电阻器并将 P3 覆盖为 INT 输出。 TCA9536 开漏中断输出（当在特殊功能寄存器中将 P3 配置为 INT 时）在任何输入与其对应的输入端口寄存器状态不同时被激活，用于向系统控制器指明输入状态已改变。发生超时或其他不当操作时，系统处理器可通过使用 I2C 软复位命令（该命令将寄存器置于其默认状态）将 TCA9536 复位。

商品特性

I2C 至 GPIO 扩展器
工作电源电压范围为 1.65V 至 5.5V
可耐受 5V 电压的 I/O 端口
可通过 I2C 通用呼叫实现的软件复位
P 端口上软件启用的集成上拉电阻器
可以将 P3 改为 INT 输出
1MHz 快速+ 模式 I2C 总线
输入和输出配置寄存器
极性反转寄存器
内部上电复位
加电时所有通道均被配置为输入
SCL 和 SDA 输入端装有噪声滤波器
具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
ESD 保护性能超过 JESD 22 规范要求
2000V 人体放电模型 (A114-A)
1000V 带电器件模型 (C101)

应用领域

个人电子产品
可穿戴设备
手机
游戏机
服务器
路由器

交货周期

订货7-9个工作日

购买数量

(5000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	4
	是否有中断输出	有中断输出
	输出类型	推挽式
	工作电压	1.65V~5.5V
	灌电流(IOL)	25mA

	属性	参数值
	拉电流(IOH)	10mA
	时钟频率(fc)	1MHz
	工作温度	-40℃~+125℃
	静态电流(Iq)	1.5uA
	输出高电平(VOH)	4V
	输出低电平(VOL)	500mV
