DS90C187LF/NOPB
DS90C187LF/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS90C187 低功耗双像素 FPD 链接 (LVDS) 串行器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90C187LF/NOPB
- 商品编号
- C3190171

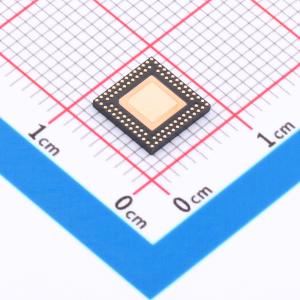

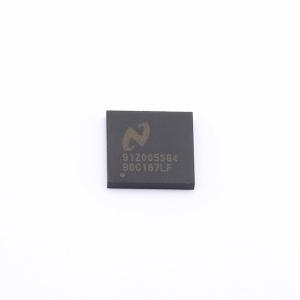

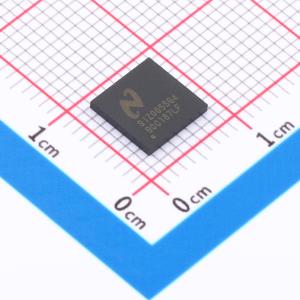

- 商品封装
- VQFN-92-MR(7x7)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 类型 | 串行器 | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.71V~1.89V | |
| 工作温度 | -10℃~+70℃ |
商品概述
DS90C187 是一款低功耗串行器,用于便携式电池供电,能够减小主机GPU 与显示器之间的RGB接口的尺寸。 DS90C187 串行器旨在支持主机与平板显示器之间频率为 60Hz、分辨率高达QXGA (2048x1536) 的双像素数据传输。该发送器可将高达48 位(双像素24 位颜色)的1.8V LVCMOS 数据转换成双通道4 数据 + 时钟 (4D+C) 宽度更低的接口LVDS 兼容数据流。 DS90C187 支持3 种工作模式。 在单输入像素/单输出像素模式下,该器件能够以60Hz 的频率驱动高达SXGA+ (1400x1050) 的分辨率。在该模式下,该器件可以将一组24 位的RGB 数据转换成单通道4D+C LVDS 数据流。 在单输入像素/双输出像素模式下,该器件能够以60Hz 的频率驱动高达WUXGA+ (1920x1440) 的分辨率。在该配置下,该器件可以提供单像素到双像素的转换,将一组24 位RGB 数据转换成双通道4D+C LVDS 数据流,其频率是像素时钟频率的一半。 在双输入像素/双输出像素模式下,该器件能够以60Hz的频率下驱动高达QXGA 2048x1536 的分辨率,或者以 30Hz 的频率驱动高达QSXGA 2560x2048 的分辨率。在该模式下,该器件可以2 通道24 位RGB 数据转换成2 通道 4D+C LVDS 数据流。对于所有模式,该器件都支持18bpp 和24bpp 颜色。
商品特性
- 185MHz 下的典型功耗为100mW(SIDO 模式)驱动QXGA 和WQXGA 类显示器
- 三种工作模式:
- 单输入像素、单输出像素(SISO):最大频率为105MHz
- 单输入像素、双输出像素(SIDO):最大频率为185MHz
- 双输入像素、双输出像素(DIDO):105MHz
- 支持24 位RGB、48 位RGB
- 可选的低功耗模式支持18 位RGB、36 位RGB
- 支持 3D+C、4D+C、6D+C、6D+2C、8D+C 和8D+2C LVDS 配置
- 与FPD-Link 解串器兼容
- 由1.8V 单电源供电
- 直接与1.8V LVCMOS 连接
- 睡眠模式下的功耗低于1mW
- 与扩频时钟兼容
- 小型 7mm×7mm×0.9mm 92 引脚双行VQFN 封装
应用领域
- 摄像头监控系统(CMS)
- 汽车音响主机
- 智能后视镜
- 仪表组
