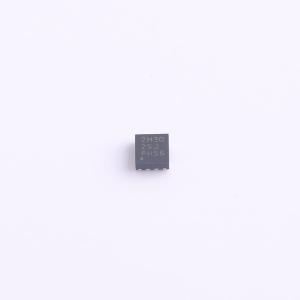

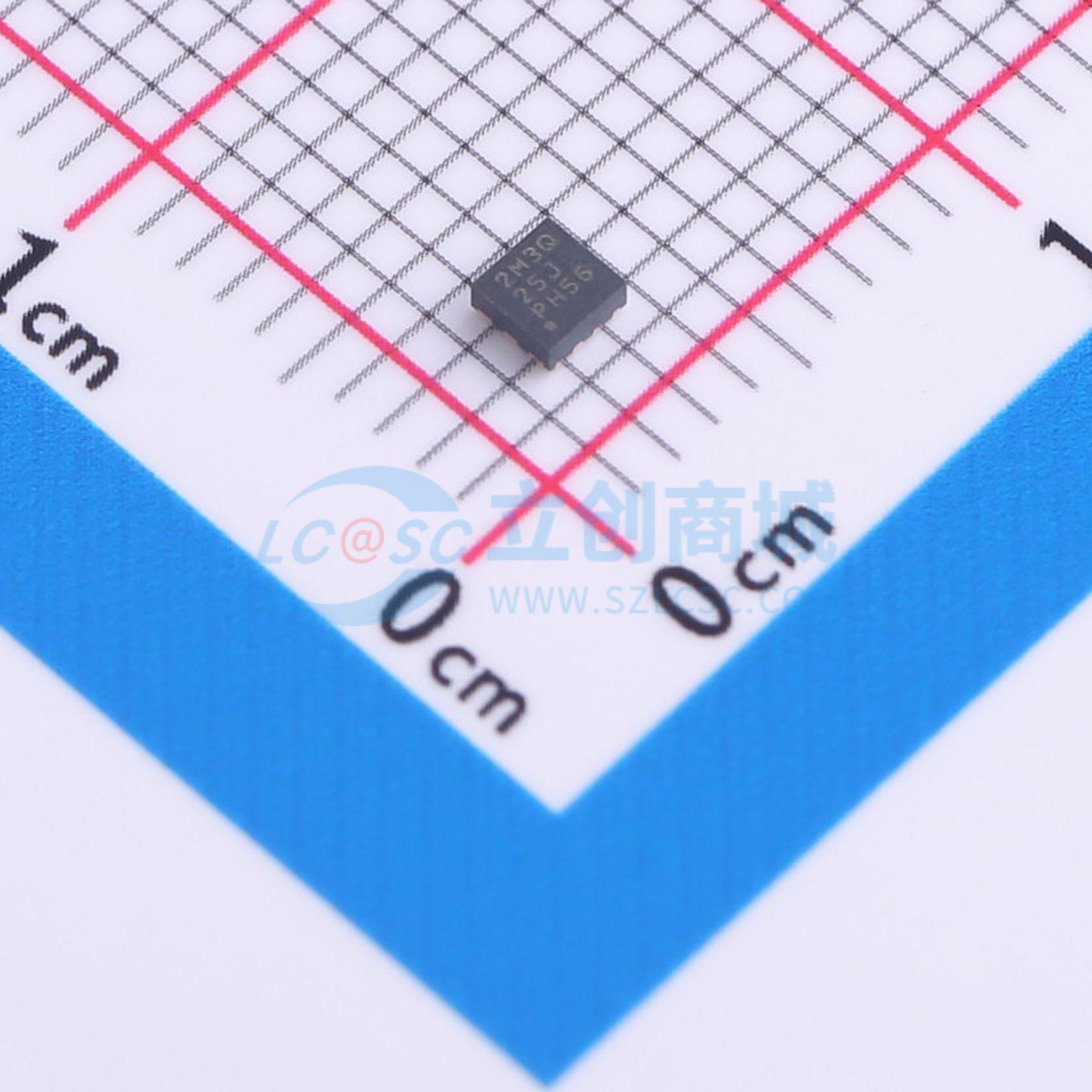

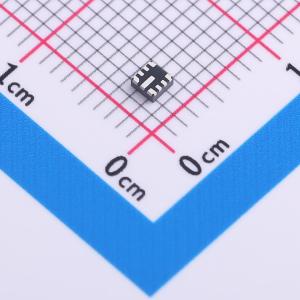

LMR43620MSC3RPERQ1

降压型 2A 3V~36V

描述: LMR43620-Q1 是一款汽车级降压转换器,支持3.0V至36V的输入电压范围,最大输出电流为2A,采用2mm x 2mm HotRod QFN封装,具有低静态电流和高效率特性。
品牌名称: TI(德州仪器)
商品型号: LMR43620MSC3RPERQ1
商品编号: C3190193
商品封装: VQFN-9-HR(2x2)
包装方式: 编带
商品毛重: 0.087342克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.2uA
	开关管(内置/外置)	内置
	输出类型	可调和固定
	功能特性	内置LDO稳压器；频率同步；EMI优化(抖频模式)；工作状态指示

商品概述

LMR436x0-Q1 是超小型 36V、2A 和 1A 同步直流/直流降压转换器，采用 2mm × 2mm HotRod 封装。这款易于使用的转换器支持 3.0V 至 36V 的宽输入电压范围，以及高达 42V 的瞬态电压。LMR43620-Q1 是专为满足常开型汽车类应用的低待机功耗要求而设计的。自动模式在轻负载下运行时会进行频率折返，在 VIN 为 13.5V 时实现 1.5μA 的空载电流消耗和高轻负载效率。PWM 和 PFM 模式之间的无缝转换以及超低的 MOSFET 导通电阻确保在整个负载范围内提供效率。控制架构和功能集经过设计，可实现超小型解决方案尺寸。该器件使用峰值电流模式控制，可最大限度地降低输出电容。LMR436x0-Q1 使用双随机展频、低 EMI HotRod 封装和经过优化的引脚排列，更大程度地减小了输入滤波器尺寸。MODE/SYNC 和 RT 引脚型号可用于在 200kHz 至 2.2MHz 范围内设置或同步频率，以避开噪声敏感频带。LMR436x0-Q1 丰富的功能集旨在简化各种汽车类终端设备的实施。

商品特性

符合面向汽车应用的 AEC-Q100 标准
功能安全型，可提供用于功能安全系统设计的文档
在 1mA 时效率高于 85%
在 13.5VIN、固定 3.3VOUT 下具有 1.2μA 的总非开关 IQ
微型设计尺寸和低元件成本
具有可润湿侧翼的 2mm × 2mm HotRod™ 封装
内部补偿
针对超低 EMI 要求进行了优化
扩频可降低峰值发射
符合 CISPR25 5 类标准
轻负载下可通过 MODE/SYNC 引脚使用引脚可选 FPWM 模式提供恒定频率
FSW 与 MODE/SYNC 引脚同步
专为汽车应用而设计
-40℃ 至 +150℃ 的结温范围
支持 42V 的汽车负载突降
提供 3V VIN 用于汽车冷启动
可调范围高达 95% 的 VIN，提供 3.3V 和 5V 固定 VOUT 选项
设计用于可扩展电源
200kHz 至 2.2MHz（RT 引脚）可调节 FSW

应用领域

高级驾驶辅助系统: ECU
信息娱乐系统与仪表组:音响主机、eCall
车身电子装置和照明

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~18V
	输出电流	2A
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)
