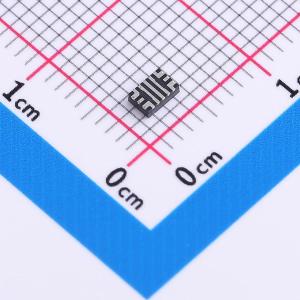

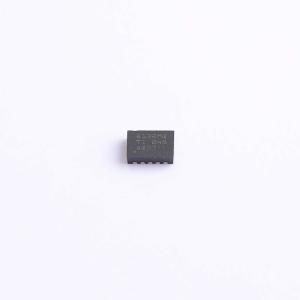

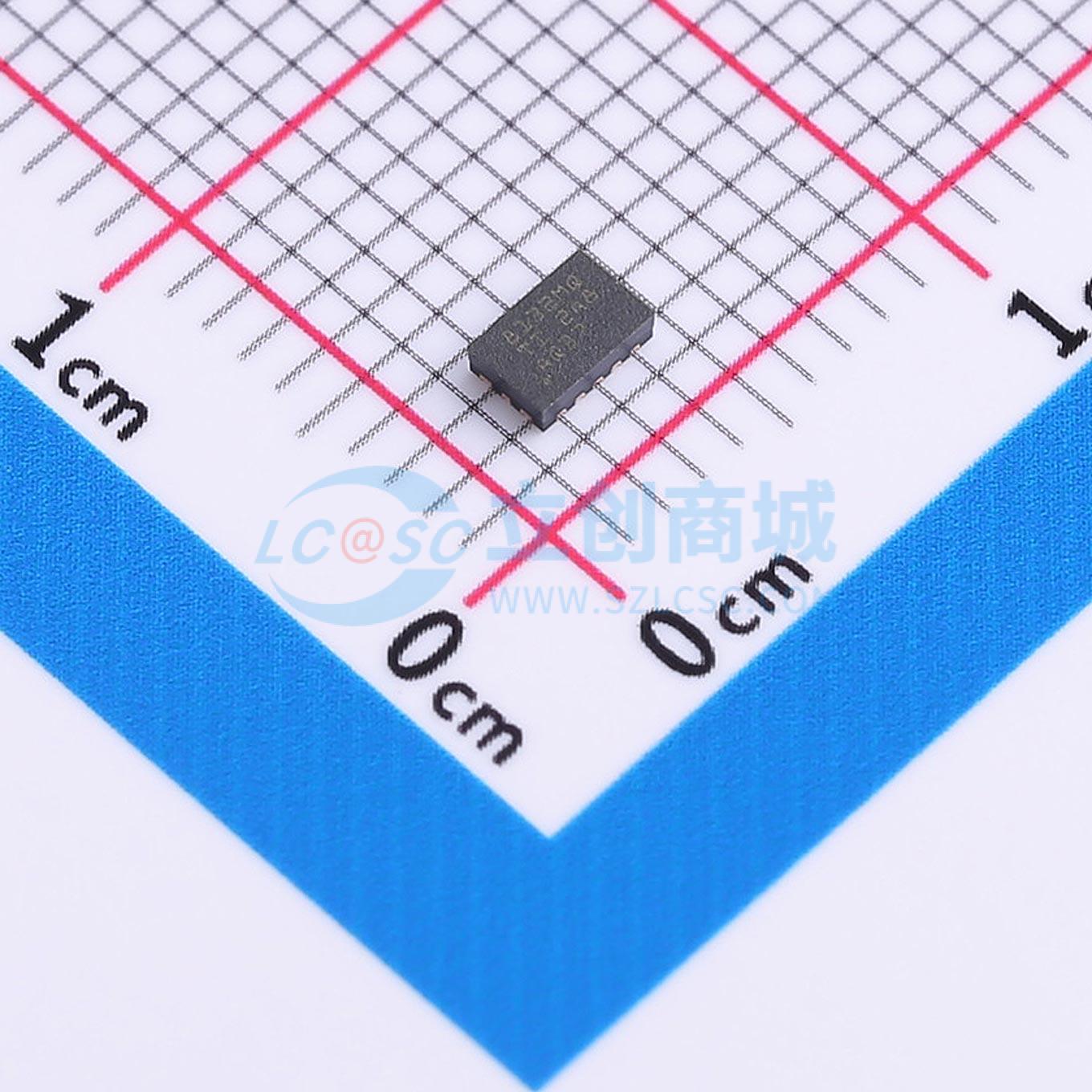

TPS628132MQWRWYRQ1
2.75V至6V可调频率降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62813-Q1 具有固定 Fsw 和 SYNC 并采用 2mm x 3mm 可湿性侧面封装的汽车类 2.75V 至 6V、3A 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS628132MQWRWYRQ1
- 商品编号
- C3190200
- 商品封装
- VQFN-9-HR(3x2)
- 包装方式
- 编带
- 商品毛重
- 0.146625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.75V~6V | |
| 输出电压 | 1.8V | |
| 输出电流 | 3A | |
| 开关频率 | 1.8MHz~4MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
TPS6281x-Q1 是引脚对引脚 1A、2A、3A 和 4A 同步降压直流/直流转换器系列器件。所有器件都具有较高的效率且易于使用。TPS6281x-Q1 系列器件基于峰值电流模式控制拓扑。TPS6281x-Q1 专为信息娱乐系统和高级驾驶辅助系统等汽车应用而设计。低阻开关可在高温环境下支持高达 4A 的持续输出电流。用户可通过外部方式在 1.8MHz 至 4MHz 范围内调节开关频率，亦可在该频率范围内将其同步至外部时钟。在 PWM/PFM 模式下，TPS6281x-Q1 会在轻负载情况下自动进入省电模式，从而在整个负载范围内维持高效率。TPS6281x-Q1 可在 PWM 模式下提供 1%的输出电压精度，这有助于实现具有高输出电压精度的电源设计。通过 SS/TR 引脚，可设置启动时间或跟踪向外部源提供的输出电压。此特性可实现不同电源轨的外部定序并限制启动期间的浪涌电流。TPS6281x-Q1 采用具有可湿性侧面的 3mm × 2mm VQFN 封装。
商品特性
- 符合面向汽车应用的 AEC - Q100 标准– 器件温度等级 1：-40℃ 至 +125℃ TA
- 提供功能安全
- 可帮助进行功能安全系统设计的文档
- 输入电压范围：2.75V 至 6V
- 1A、2A、3A 和 4A 系列
- 静态电流 15μA （典型值）
- 输出电压范围为 0.6V 至 5.5V
- 输出电压精度为 ±1%（PWM 操作）
- 可调软启动
- 强制 PWM 或 PWM 和 PFM 操作
- 可调开关频率为 1.8MHz 至 4MHz
- 精密使能输入可实现–用户定义的欠压锁定–准确排序
- 100% 占空比模式
- 有源输出放电
- 扩频时钟 - 可选
- 具有窗口比较器的电源正常输出
- 具有可湿性侧面封装
应用领域
- 信息娱乐系统
- 音响主机
- 混合和可重新配置仪表组
- 远程信息处理控制单元
- 环视 ECU
- ADAS 传感器融合
- 外部放大器
