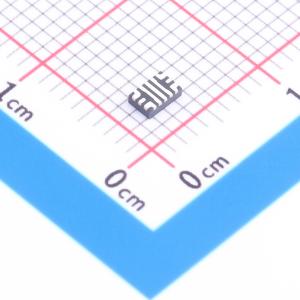

TPS62812MWRWYR
TPS62812MWRWYR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62812M 采用 2mm x 3mm QFN 封装、工作温度低至 -55°C 的 2.75V 至 6V、2A 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62812MWRWYR
- 商品编号
- C3190202
- 商品封装
- VQFN-9-HR(3x2)
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.75V~6V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 4MHz | |
| 工作温度 | -55℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6281xM 是引脚对引脚 1A、2A、3A 和 4A 同步降压直流/直流转换器系列器件。所有器件都具有高效率且易于使用。该系列器件基于峰值电流模式控制拓扑。低阻开关可在高温环境下支持高达 4A 的持续输出电流。用户可通过外部方式在 1.8MHz 至 4MHz 范围内调节开关频率，亦可在该频率范围内将其同步至外部时钟。该器件可在轻负载时自动进入节能模式 (PSM)，从而可在整个负载范围内保持高效率。该器件可在PWM 模式下提供 1% 的输出电压精度，这有助于实现具有高输出电压精度的电源设计。通过 SS/TR 引脚，用户可设置启动时间或跟踪向外部源提供的输出电压，从而实现不同电源轨的外部定序和限制启动期间的浪涌电流。TPS6281xM 器件采用具有可湿性侧面的 2mm x 3mm VQFN 封装。
商品特性
- 提供功能安全，可帮助进行功能安全系统设计的文档工作
- 结温范围：-55°C 至 +150°C
- 输入电压范围：2.75V 至 6V
- 1A、2A、3A 和 4A 系列转换器
- 静态电流：15μA（典型值）
- 输出电压范围为 0.6V 至 5.5V
- 输出电压精度为 ±1%（FPWM 运行）
- 可调软启动
- 在 -55°C 下启动
- 强制 PWM 或 PWM 和 PFM 操作
- 可调开关频率为 1.8MHz 至 4MHz
- 精密使能输入可实现：用户定义的欠压锁定；准确排序
- 100% 占空比模式
- 有源输出放电
- 扩频时钟 - 可选
- 具有窗口比较器的电源正常输出
- 具有可湿性侧面封装
应用领域
- 铁路运输
