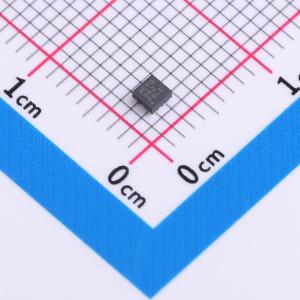

温馨提醒：图片仅供参考，商品以实物为准

LMR36503MSC5RPERQ1

3V至65V、0.3A针对尺寸和轻负载效率进行了优化的同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR36503-Q1 汽车类 3V 至 65V、0.3A 降压转换器，针对尺寸和轻负载效率进行了优化
品牌名称: TI(德州仪器)
商品型号: LMR36503MSC5RPERQ1
商品编号: C3190195
商品封装: VQFN-9-HR(2x2)
包装方式: 编带
商品毛重: 0.087342克(g)

商品参数

商品概述

LMR36503-Q1 是超小型 65V、0.3A 同步降压直流/直流转换器，采用 2mm x 2mm HotRod 封装。这款易于使用的转换器可处理高达 70V 的输入电压瞬变，提供出色的 EMI 性能，并支持固定电压 3.3V、5V 和其他可调输出电压。 LMR36503-Q1 采用具有内部补偿的峰值电流模式控制架构，用于维持稳定运行和极小的输出电容。LMR36503-Q1 的宽输入工作电压范围有助于其在深度输入电压骤降条件下保持正常工作，因而是承受严苛冷启动脉冲的汽车应用的理想选择。LMR36503-Q1 中的 PGOOD 标志可提供输出电压状态的精确指示，免去了使用外部监控器的麻烦。从 FPWM 到 PFM 的无缝转换以及超低的待机静态电流，这让 LMR36503-Q1 可以在低输出负载下支持更高的系统效率。MODE/SYNC 引脚型号有助于将 LMR36503-Q1 与外部时钟同步。LMR36503-Q1 RT 引脚型号有合适的电阻器可选，还可通过外部编程实现理想的开关频率。LMR36503-Q1 丰富的功能集旨在简化各种汽车类终端设备的实现。

商品特性

符合面向汽车应用的 AEC-Q100 标准：器件温度等级 1: -40°C 至 +125°C，TA
提供功能安全
可帮助进行功能安全系统设计的文档
电流为 5mA 时的效率大于 70%
4μA 的 IQ（开关），在输入电压为 24V 和输出电压为 3.3V（固定输出选项）时
微型解决方案尺寸和低组件成本
具有可湿性侧面的 2mm×2mm HotRod 封装
内部补偿
专为汽车应用而设计
结温范围： -40°C 至 +150°C
假随机展频符合 CISPR 25 EMI 标准
宽输入电压范围：3.0V（下降阈值）至 65V
提供可调的 3.3V 和 5V 固定输出电压选项
可与 MODE/SYNC 引脚型号同步
可调 FSW：200kHz 至 2.2MHz（采用 RT 引脚型号时）
与 LMR36506-Q1 引脚兼容（65V、600mA）

应用领域

高级驾驶辅助系统 (ADAS)
车身电子装置和照明
信息娱乐系统与仪表组

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~65V
	输出电压	5V
	输出电流	300mA
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.2uA
	开关管(内置/外置)	内置
	输出类型	固定
