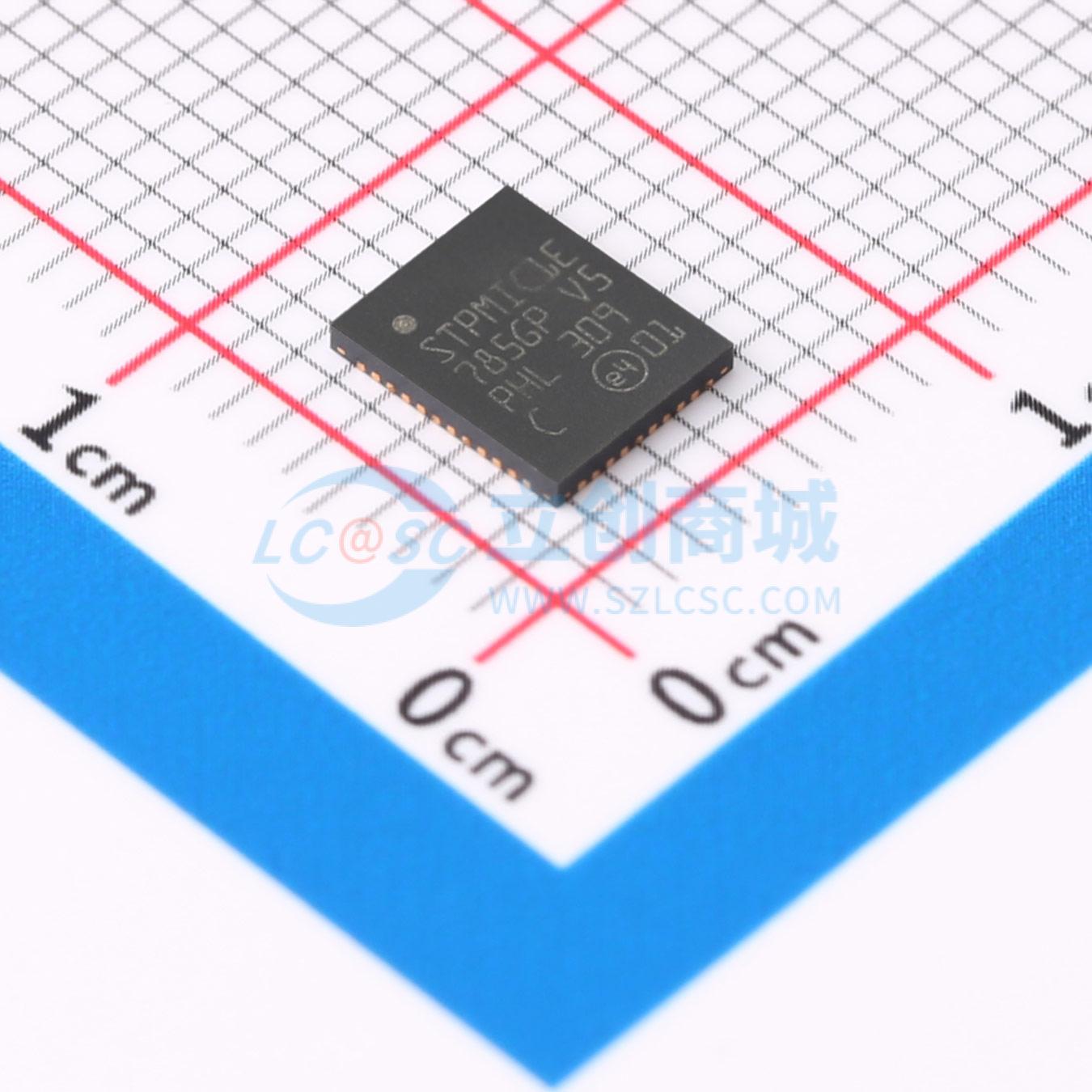

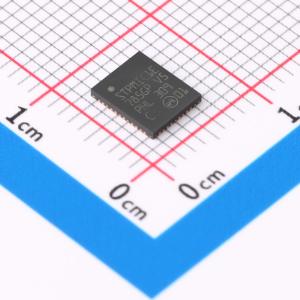

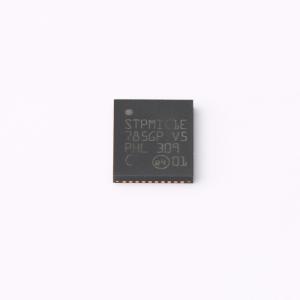

STPMIC1EPQR

STPMIC1是一款完全集成的电源管理IC，专为基于高度集成应用处理器设计的产品而打造，这些产品需要低功耗和高效率。 该器件集成了先进的低功耗特性，可通过I²C和IO接口由主处理器进行控制。 STPMIC1稳压器旨在为应用处理器以及外部系统外设（如DDR、闪存和其他系统设备）供电。 升压转换器可为多达3个USB端口供电（两个500 mA主机USB端口和一个100 mA USB OTG端口）。其先进的旁路架构允许从电池以及低成本的消费级5 V AC - DC适配器为USB端口的VBUS进行平稳稳压。 4个降压型开关电源（SMPS）经过优化，可在广泛的工作条件下提供出色的瞬态响应和输出电压精度，通过实现从PFM到PWM的平滑过渡的低功耗模式，以及采用集成PLL的先进PWM同步技术以实现更好的噪声（EMI性能），实现高全范围效率（η高达90%）。

• 输入电压范围为2.8 V至5.5 V
• 4个可调通用LDO
• 1个用于DDR3端接（灌电流 - 拉电流）的LDO，具备用于低功耗DDR的旁路模式或作为通用LDO
• 1个具备自动电源检测功能的用于USB PHY供电的LDO
• 1个用于DDR内存的参考电压LDO
• 4个可调自适应恒定导通时间（COT）降压型SMPS转换器
• 具备用于5 V输入或电池输入的旁路模式的5.2/1.1 A升压型SMPS
• 1个符合500 mA USB OTG标准的电源开关
• 1个500 mA/1000 mA通用电源开关
• 用户可编程非易失性存储器（NVM），支持可扩展性以适应广泛的应用
• I²C和数字IO控制接口
• WFQFN 44L（5×6×0.8）

• 嵌入式微处理器单元的电源管理
• 可穿戴设备和物联网
• 便携式设备
• 人机界面
• 智能家居
• STM32MP1 MPU的电源管理单元配套芯片
