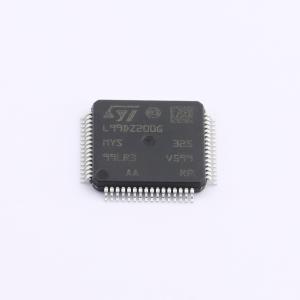

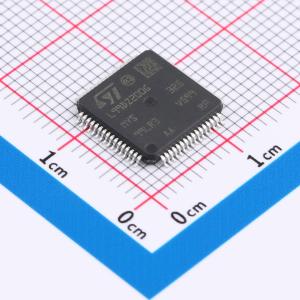

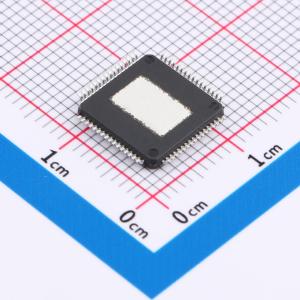

L99DZ200GTR
汽车前门设备，具备LIN和CAN接口，提供双H桥驱动
- 描述
- 具有 LIN 和 HS-CAN 的汽车前门设备，提供双 H 桥驱动
- 品牌名称
- ST(意法半导体)
- 商品型号
- L99DZ200GTR
- 商品编号
- C3191209
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 可调软启动；过流保护 | |
| 接口 | SPI | |
| 输入电压 | 6V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 5V | |
| 输出电流 | 0.25A | |
| 工作温度 | -40℃~+175℃ |
商品概述
带有LIN和CAN的汽车前门装置，提供双H桥驱动。
商品特性
- AEC-Q100认证
- 2个可配置半桥，支持7.5A负载（RON=150mΩ）或3A负载（RON=300mΩ）
- 2个半桥，支持0.5A负载（RON=2000mΩ）
- 1个可配置高边驱动器，支持最高1.5A（RON=500mΩ）或0.35A（RON=1600mΩ）负载
- 1个可配置高边驱动器，支持0.7A（RON=800mΩ）或0.35A（RON=1600mΩ）负载
- 3个可配置高边驱动器，支持0.15A/0.35A（RON=2Ω）
- 1个可配置高边驱动器，支持0.25A/0.5A（RON=2Ω），用于为EC玻璃MOSFET供电
- 1个可配置P沟道高边驱动器，支持0.15A/0.25A（RON=5Ω）
- 每个独立高边驱动器配备内部10位PWM定时器
- 为稳压器和1个高边驱动器（OUT15 P沟道）提供缓冲电源，用于为外部触点等供电
- 可编程软启动功能，用于驱动浪涌电流高于电流限制值的负载（如OUT1-6的电机、OUT7和OUT8的灯泡），具有热过期特性
- 灵活的高边驱动器（OUT7、OUT8和OUT9），适合驱动高输入电容的外部LED模块
- 所有嵌入式输出均具备保护和监控功能：电流监控（仅高边）、开路和过流保护、热警告和热关断
- 2个完全保护的驱动器，用于外部MOSFET的H桥配置、双半桥配置和组合配置，可驱动3个电机
- 外部高边MOSFET的完全保护驱动器
- 电致变色元件控制模块
- 1个5V稳压器，用于微控制器供电
- 1个5V电压跟踪器，用于外设供电
- 可编程复位发生器，用于上电和欠压
- 可配置窗口看门狗
- 符合LIN 2.2a标准（兼容SAEJ2602和SAE J2962-1）的收发器
- 先进高速CAN收发器（符合ISO 11898-2:2003/-5:2007和SAE J2284 & SAE J2962-2标准），具备本地故障和总线故障检测；HS-CAN收发器符合《高速CAN收发器或等效设备互操作性测试规范IOPT.CAN v02d00》
- 独立（隔离）的故障安全模块，带有2个低边开关（RON=1Ω），用于下拉外部高边MOSFET的栅极
- 热簇
- 电源电压和内部温度传感器的模数转换
- LED驱动器输出的嵌入式可编程VS占空比调整
- 用于电动后备箱/尾门应用的发电机模式
应用领域
- 汽车前门装置
- 驱动电机（如OUT1-6）
- 驱动灯泡（如OUT7、OUT8）
- 驱动外部LED模块（如OUT7、OUT8、OUT9）
- 为EC玻璃MOSFET供电
- 电动后备箱/尾门应用
