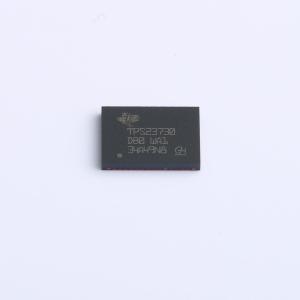

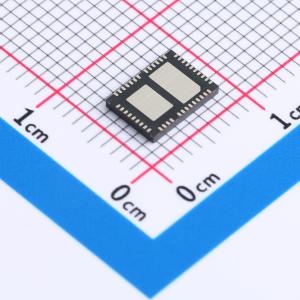

温馨提醒：图片仅供参考，商品以实物为准

TPS23730RMTR

描述: TPS23730 具有高效直流/直流控制器的 IEEE 802.3bt Type-3 1-6 类 PoE 2 PD
品牌名称: TI(德州仪器)
商品型号: TPS23730RMTR
商品编号: C3189530
商品封装: VQFN-45(7x5)
包装方式: 编带
商品毛重: 0.126克(g)

商品参数

商品概述

TPS23730器件将以太网供电(PoE)供电设备(PD)接口和针对反激式和有源钳位正向(ACF)开关稳压器设计进行了优化的电流模式直流/直流控制器组合在一起。对于反激式配置，支持使用初级测调节(PSR)。针对PD输入端需要最高51W或更低功率的应用，PoE接口支持IEEE802.3bt标准。提供了可编程扩频频率抖动(SSFD)，以更大程度地减小EMI滤波器的尺寸并降低成本。具有可调软启动功能的高级启动有助于使用偏置超小的电容器，同时简化转换器的启动和间断设计，还确保满足IEEE802.3bt启动要求。软停止功能可以更大限度地减小开关功率FET的应力，从而降低FETBOM成本。直流/直流控制器的PSR功能通过辅助绕组的反馈来控制输出电压，无需外部并联稳压器和光耦合器。该器件针对连续导通模式（CCM）进行了优化，可进行次级侧同步整流，从而在多个输出上实现出色的效率、调节精度和阶跃负载响应。直流/直流控制器具有斜坡补偿和消隐功能。典型的开关频率为250kHz。自动MPS支持具有低功耗模式或多电源供电的应用。它会根据PSE类型和系统条件自动调节其脉冲电流幅度和持续时间，从而在更大程度降低消耗的同时保持供电。

商品特性

完整的IEEE802.3bt3类（1 - 6级）PoEPD解决方案
具有EA第2代标识（PoE2PD控制器）
可靠的100V、0.3Ω（典型值）热插拔MOSFET
支持高达60W运行的功率级别
分配了电源指示灯输出
可以选择并行或串行编码
集成式PWM控制器，可实现反激式或有源钳位正向配置
具有初级侧调节功能的反激式控制
支持CCM运行
±1.5%（典型值，5V输出）负载调节（0 - 100%负载范围）
具有同步FET
还支持次级侧调节
具有高级启动和断续模式过载保护功能的软启动控制
软停关断
具有同步功能的可调频率
用于EMI的可编程频率抖动
自动维持功率特征(MPS)
通过自动扩展来自动调节以适应PSE类型和负载电流
主适配器优先级输入
- 40℃至125℃的结温范围

应用领域

视频和VolP电话
接入点
直通系统
监控摄像头
冗余电源或功率共享

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 bt(PoE++)
	最大功率	60W
	通道数	1

	属性	参数值
	芯片工作电压	5V
	晶体管耐压	100V
	限制电流	1.85A
	工作温度	-40℃~+125℃
