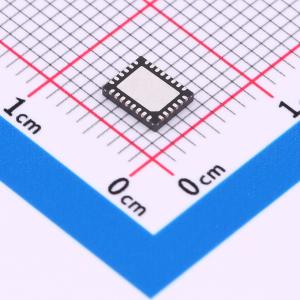

温馨提醒：图片仅供参考，商品以实物为准

MP8009GV-Z

完全集成、符合802.3af/at标准的以太网供电（PoE）受电设备（PD）接口，配备高效反激/正激控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP8009是一款集成式IEEE 802.3af/at以太网供电（PoE）兼容受电设备（PD）电源转换器。它包含一个PD接口和一个高效反激/正激控制器。PD接口具备IEEE 802.3af/at的所有功能，包括检测、单事件和双事件分类、120mA浪涌电流限制、840mA工作电流限制，以及一个100V热插拔MOSFET。反激/正激控制器专为实现高性价比而设计。对于反激应用，它是一种采用原边调节（PSR）的节省空间的隔离式解决方案；对于有源钳位正激应用，它采用高效副边调节（SSR）。它也可用于副边调节反激拓扑。MP8009只需极少的外部元件，就能为PoE PD应用提供前端解决方案。它具备过载保护（OLP）的打嗝保护、短路保护（SCP）、过压保护（OVP）和热关断功能。该器件采用QFN - 28（4mmx5mm）封装。
品牌名称: MPS(芯源)
商品型号: MP8009GV-Z
商品编号: C3189022
商品封装: QFN-28(4x5)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

MP8009是一款集成式IEEE 802.3af/at以太网供电（PoE）兼容受电设备（PD）电源转换器。它包含一个PD接口和一个高效反激/正激控制器。 PD接口具备IEEE 802.3af/at的所有功能，包括检测、单事件和双事件分类、120mA浪涌电流限制、840mA工作电流限制，以及一个100V热插拔MOSFET。反激/正激控制器专为实现高性价比而设计。对于反激应用，它是一种采用原边调节（PSR）的节省空间的隔离式解决方案；对于有源钳位正激应用，它采用高效副边调节（SSR）。它也可用于副边调节反激拓扑。 MP8009只需极少的外部元件，就能为PoE PD应用提供前端解决方案。它具备过载保护（OLP）的打嗝保护、短路保护（SCP）、过压保护（OVP）和热关断功能。该器件采用QFN - 28（4mmx5mm）封装。

商品特性

符合802.3af/at标准
100V、0.48Ω PD集成通断开关
120mA PD浪涌电流
840mA PD工作电流限制
支持> 8.5V辅助适配器电源
支持灵活的拓扑设计：
- 反激应用的原边调节（PSR）
- 反激应用的副边调节（SSR）
- 有源钳位正激应用的副边调节（SSR）
2A栅极和0.8A同步驱动器
160mV开关电流检测限制
原边调节（PSR）模式下的输出二极管补偿
250kHz固定开关频率
采用频率抖动技术降低电磁干扰（EMI）
采用QFN - 28（4mmx5mm）封装

应用领域

符合IEEE 802.3af/at标准的设备
安防摄像机
可视电话
WLAN接入点
物联网（IoT）设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)
	最大功率	25.5W
	通道数	1

	属性	参数值
	晶体管耐压	100V
	限制电流	840mA
	特性	过载保护；故障保护；过流保护
	工作温度	-40℃~+125℃@(TJ)
