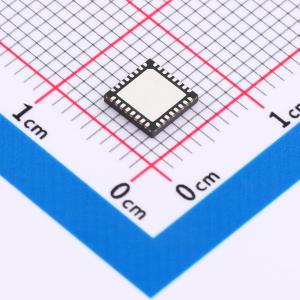

温馨提醒：图片仅供参考，商品以实物为准
MP3924GU-Z
用于以太网供电的四端口IEEE802.3af/at PSE控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP3924 是一款用于符合 IEEE 802.3af/at 标准的以太网供电 (PoE) 应用的四端口电源设备 (PSE) 功率控制器。该器件具备 IEEE 802.3af/at 的所有功能，包括检测、单事件和双事件分类、限流以及断开负载检测。所有这些功能都可通过 I²C 配置为自动运行模式或软件编程模式。MP3924 具有一个 9 位模数转换器 (ADC) 用于监控电流和电压、一个用于隔离控制器通信的特殊 I²C 接口、可调电流限制以及可配置的系统功能。这些特性为 PoE 应用提供了灵活性。MP3924 采用 QFN - 32 (5mmx5mm) 封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3924GU-Z
- 商品编号
- C3189226
- 商品封装
- QFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网供电(PoE)控制器 | |
| 类型 | 供电设备(PSE) | |
| 支持PoE标准 | IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE) | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 芯片工作电压 | 3.3V | |
| 输入电压(VPWR) | 44V~57V | |
| 特性 | 过载保护；故障保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(TJ) |
商品概述
MP3924 是一款用于符合 IEEE 802.3af/at 标准的以太网供电 (PoE) 应用的四端口电源设备 (PSE) 功率控制器。 该器件具备 IEEE 802.3af/at 的所有功能，包括检测、单事件和双事件分类、限流以及断开负载检测。所有这些功能都可通过 I²C 配置为自动运行模式或软件编程模式。 MP3924 具有一个 9 位模数转换器 (ADC) 用于监控电流和电压、一个用于隔离控制器通信的特殊 I²C 接口、可调电流限制以及可配置的系统功能。这些特性为 PoE 应用提供了灵活性。 MP3924 采用 QFN - 32 (5mmx5mm) 封装。
商品特性
- 符合 IEEE802.3af/at 标准的四端口和 4 位可配置 I2C 地址
- 0.25Ω 电流检测电阻自动模式和 I²C 命令控制模式
- 自动输入过功率关断
- 用于隔离应用的内部 VCC 电源三线 I²C 接口
- 两个用于中断优先级选择的 INT 引脚
- 断开直流负载检测
- 瞬时电流/电压读数
- 热保护
- 采用 QFN - 32 (5mmx5mm) 封装
应用领域
- PSE 交换机/路由器
- PSE 中跨电源注入器
- 监控网络视频录像机 (NVR) 和数字视频录像机 (DVR)
