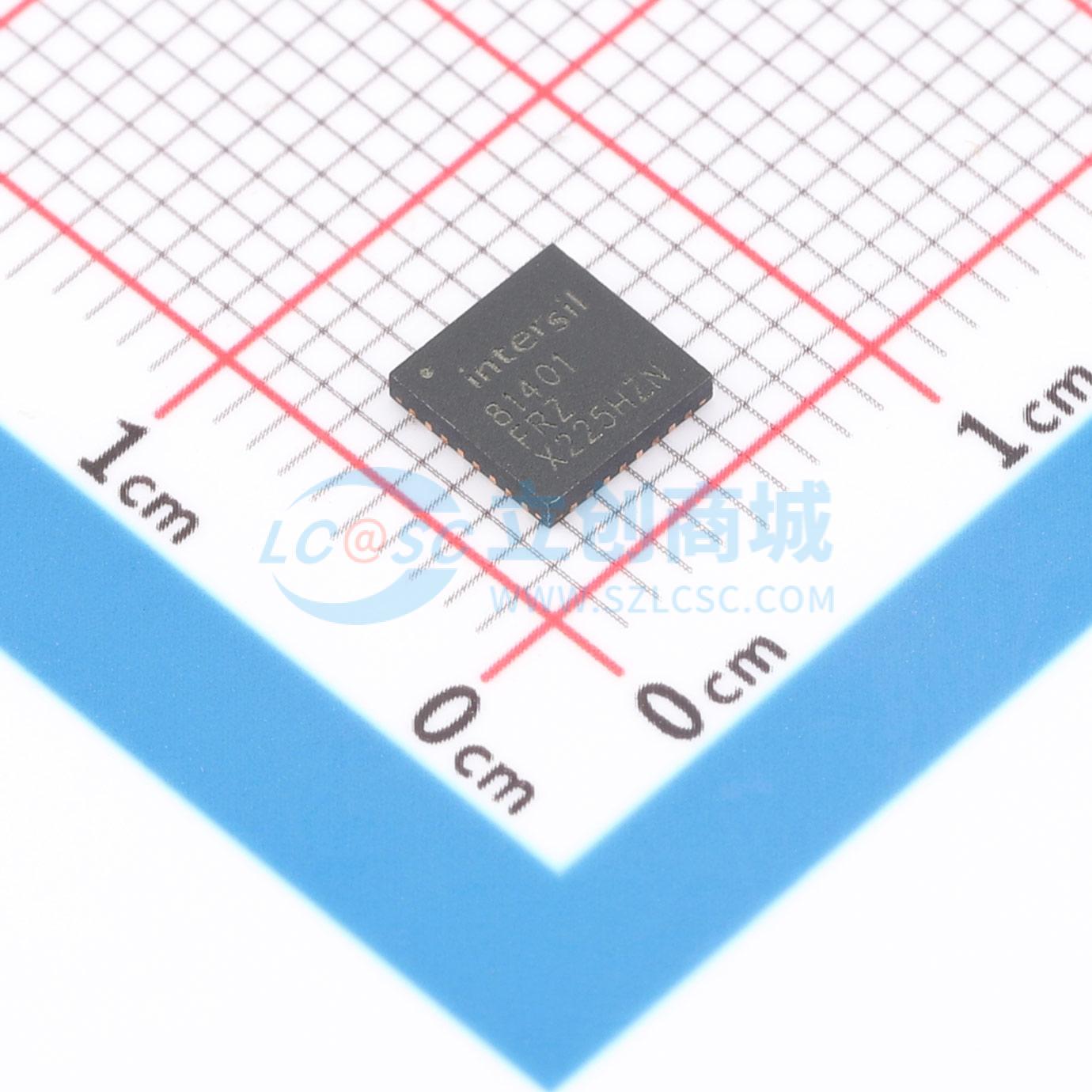

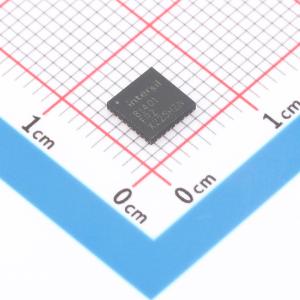

温馨提醒：图片仅供参考，商品以实物为准

ISL81401FRZ

4开关同步升降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL81401 是一款4开关同步升降压控制器,具有峰值和平均电流检测和监控功能。它支持双向操作,具有专有的升降压控制算法,四个独立的控制回路用于输入和输出电压和电流。支持预偏置输出、软启动、外部同步和频率抖动等功能。提供全面的保护功能,包括过压、欠压、过温保护和平均及峰值电流限制。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL81401FRZ
商品编号: C3189250
商品封装: QFN-32(5x5)
包装方式: 管装
商品毛重: 1.68克(g)

商品参数

商品概述

ISL81401和ISL81401A是四开关同步升降压控制器，两端均具备峰值和平均电流检测与监控功能。ISL81401是双向器件，可实现双向电流传导，而ISL81401A是单向器件。 ISL81401和ISL81401A采用专有的升降压控制算法，升压模式采用谷值电流调制，降压模式采用峰值电流调制。 ISL81401和ISL81401A针对输入和输出电压与电流设有四个独立控制环路。该系列产品两端固有的峰值电流检测和逐周期电流限制功能，可在两端快速瞬态条件下和双向运行时提供即时电流限制，确保了高运行可靠性。其输入和输出端还设有两个电流监控引脚，便于实现恒流（CC）限制和其他系统管理功能。低电压下的CC运行可避免过载或短路情况下出现失控现象。除多层过流保护外，它还具备全面的保护功能，如过压保护（OVP）、欠压保护（UVP）、过温保护（OTP）以及输入和输出端的平均和峰值电流限制，确保在单向和双向运行中均具有高可靠性。该IC采用节省空间的32引脚5mmx5mm QFN封装，以改善散热和抗干扰能力。轻载时独特的DE/突发模式可显著降低待机功耗，且在不同负载水平下输出纹波一致。

商品特性

单电感四开关升降压控制器
实时双向运行，两端电压和电流独立控制
专有的算法实现最平滑的模式转换
具备自适应直通保护的MOSFET驱动器
宽输入电压范围：4.5V至40V
宽输出电压范围：0.8V至40V
支持带SR软启动的预偏置输出
可编程频率：100kHz至600kHz
支持通过级联相位交错实现并联运行均流
具备时钟输出或频率抖动的外部同步功能
支持5V - 36V输入的外部偏置以提高效率
输出和输入电流监控
可在PWM/DE/突发模式之间选择PWM模式运行
精确的使能/欠压锁定（EN/UVLO）和电源正常（PGOOD）指示
低关断电流：2.7μA
全面保护：过流保护（OCP）、短路保护（SCP）、过压保护（OVP）、过温保护（OTP）和欠压保护（UVP）
具备平均电流和逐脉冲峰值电流限制的双级过流保护
可选择打嗝或恒流模式的过流保护响应
负逐脉冲峰值电流限制

应用领域

备用电池
Type-C电源和充电器
电池供电的工业应用
汽车售后市场
冗余电源
机器人和无人机
医疗设备
安全监控

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(600个/管，最小起订量 1 个)

个

起订量：1 个600个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4.5V~40V
	输出电压	800mV~40V
	输出电流	8A
	开关频率	100kHz~600kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
