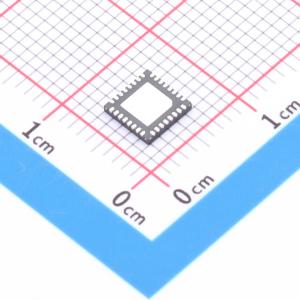

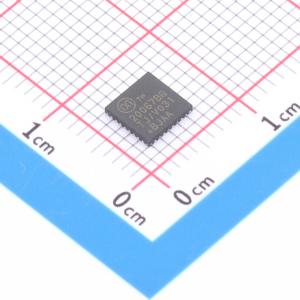

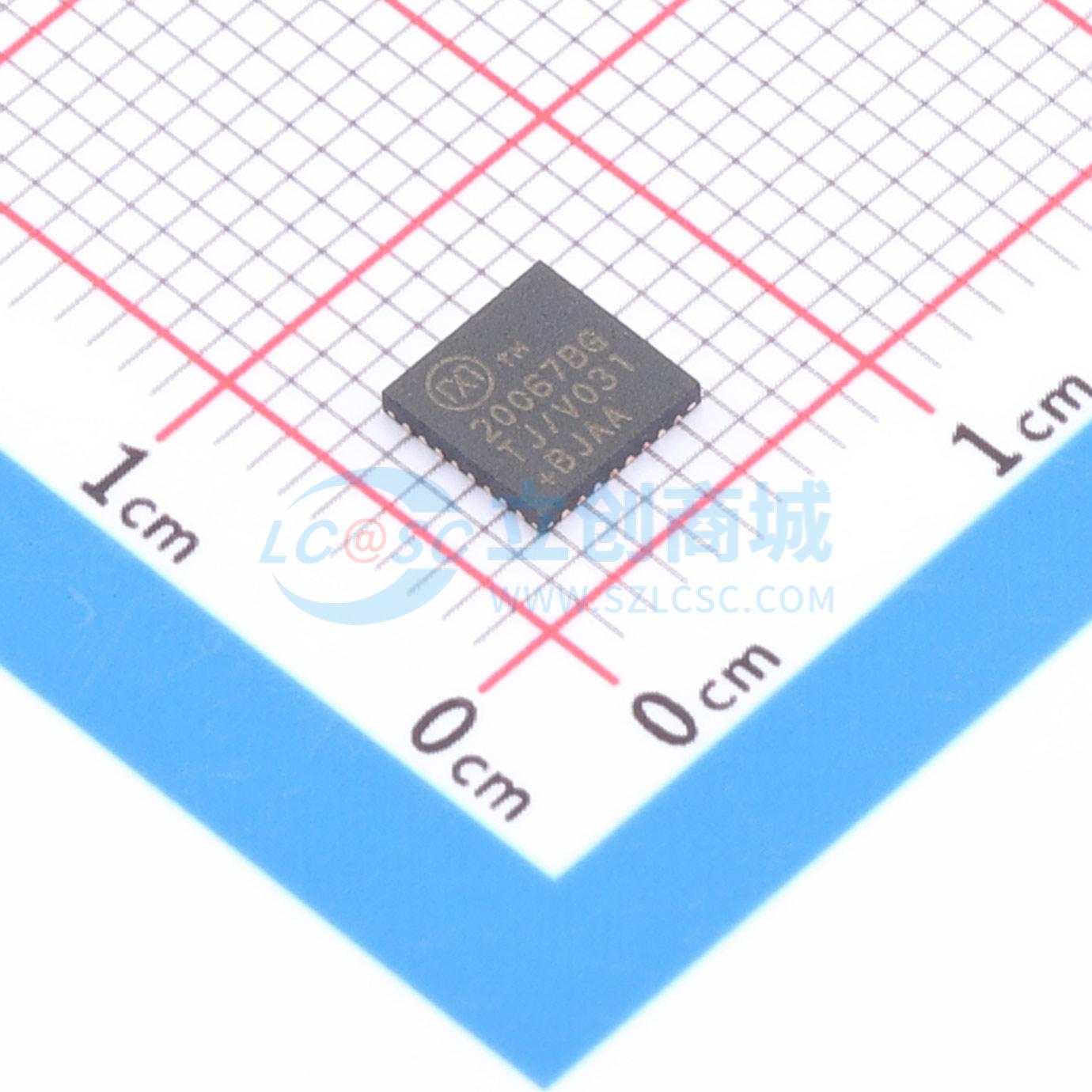

MAX20067BGTJ/V+
MAX20067BGTJ/V+
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车级、3通道、显示屏偏置IC，带VCOM缓冲器、电平转换器和I2C接口、业界首款带同步整流升压、栅极屏蔽和I2C的TFT-LCD集成电源方案
- 商品型号
- MAX20067BGTJ/V+
- 商品编号
- C3189270
- 商品封装
- TQFN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.648333克(g)
商品参数
参数完善中
商品概述
MAX20067/MAX20067B是适用于汽车应用的完整TFT偏置解决方案。它们包含一个电流模式升压转换器和两个推挽式电荷泵驱动器。 这些IC还包括一个可用于改善显示均匀性（必要时）的栅极遮光推挽式电平转换器，以及一个DAC和VCOM缓冲器。IC上的所有模块都可以独立使用，也可以通过I2C接口使用。 通过内置的I2C接口可实现全面的控制功能，以及诊断和监控功能。 这些IC的工作电源电压范围为2.7V至5.5V。
商品特性
- 多功能TFT显示电源部分
- 集成同步升压转换器，输出电压高达18V，有高功率（MAX20067）或低功率（MAX20067B）选项
- 集成电荷泵驱动器，用于VGON（最大+32V）和VGOFF（最小 - 24V）输出
- 低EMI运行
- 可编程开关频率为440kHz或2.2MHz
- 可编程扩频
- 通过I2C实现全面的时序灵活性，以及使用SEQ引脚的预设时序
- 通过I2C接口进行扩展诊断
- HVINP、VGON和VGOFF的欠压/过压保护
- AVDD的过流保护
- 温度警告
- 由CTL输入控制的内置栅极遮光电路
- 8位DAC控制的VCOM缓冲器
- 性能可靠
- 工作温度范围为 - 40℃至 + 105℃
- 内部温度关断功能
- 符合AEC - Q100标准
- 采用紧凑的32引脚（5mmx5mm）TQFN封装
应用领域
- 信息娱乐显示屏
- 中央信息显示屏
- 仪表盘
