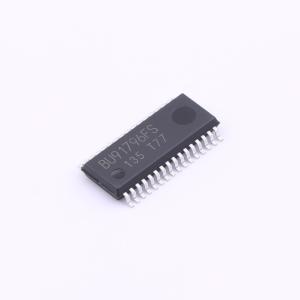

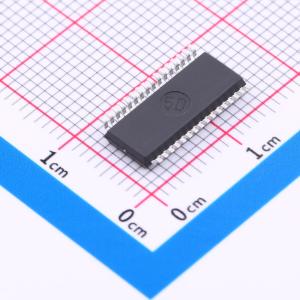

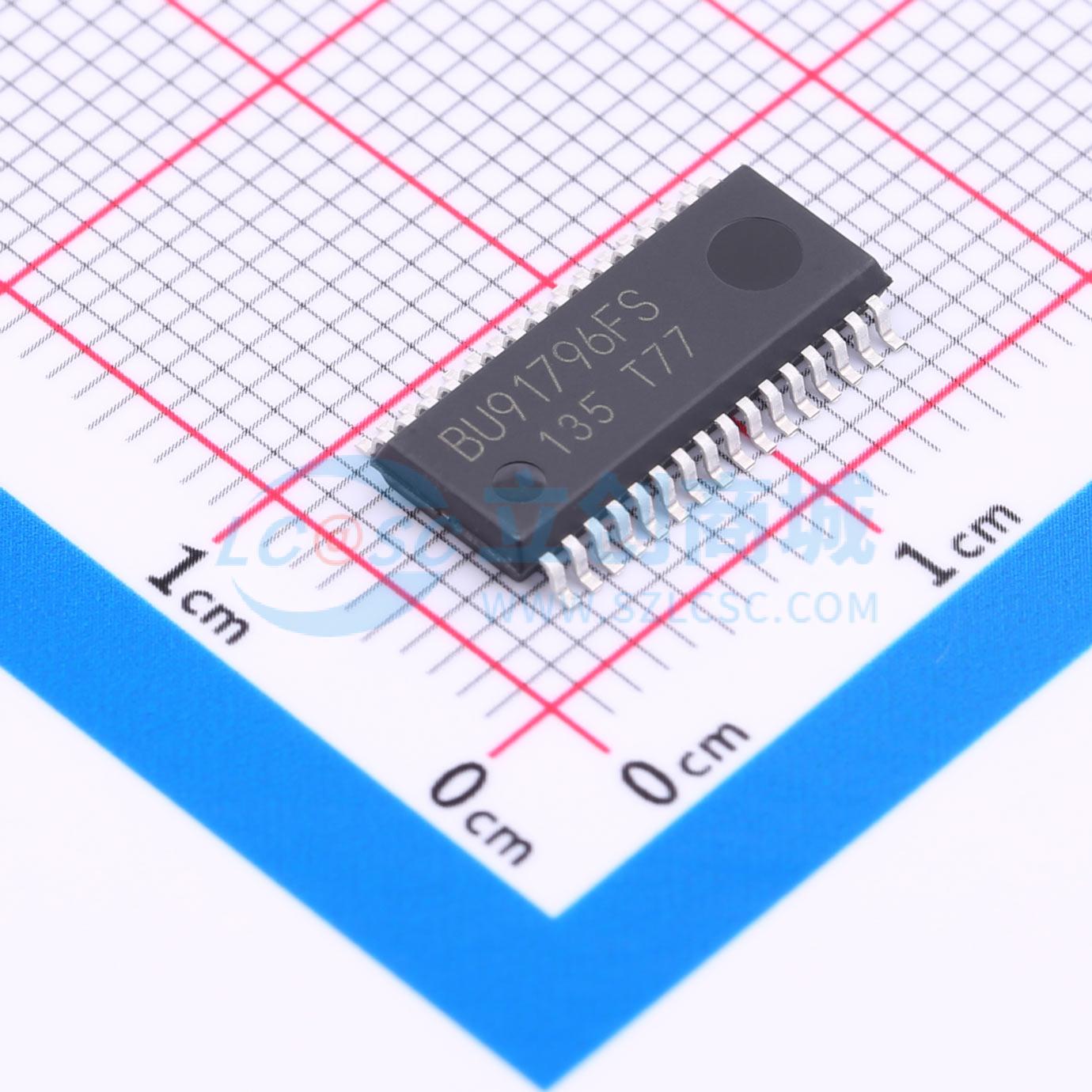

BU91796FS-ME2
用于汽车应用的低占空比液晶分段驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BU91796FS-M是一款1/4占空比通用LCD驱动器，可用于汽车应用，最多可驱动80个LCD段。它能支持高达+105℃的工作温度，符合汽车应用所需的AEC-Q100 2级标准。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BU91796FS-ME2
- 商品编号
- C3189255
- 商品封装
- SSOP-32-208mil
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.5V~6V | |
| 接口类型 | 2线串行接口 | |
| 占空比 | 1/4 | |
| 工作电流 | 12.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/3 | |
| 工作温度 | -40℃~+105℃ | |
| 显示配置(位) | 20x4 bit | |
| 静态电流 | 5uA | |
| 耗散功率(Pd) | 0.64W |
商品概述
BU91796FS-M是一款1/4占空比通用LCD驱动器，可用于汽车应用，最多可驱动80个LCD段。 它能支持高达+105℃的工作温度，符合汽车应用所需的AEC-Q100 2级标准。
商品特性
- 通过AEC-Q100认证
- 集成显示数据RAM（DDRAM）：20×4位（最多80段）
- LCD驱动输出：4个公共输出，最多20个段输出
- 集成用于LCD驱动的缓冲放大器
- 集成振荡器电路
- 无需外部元件
- 低功耗设计
- 2级
应用领域
- 仪表盘
- 空调控制
- 汽车音响/收音机
- 计量设备
- 白色家电
- 医疗保健产品
- 电池供电应用
