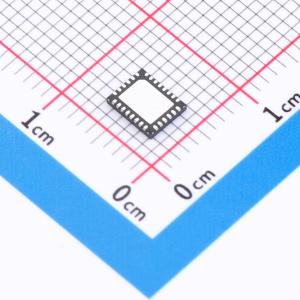

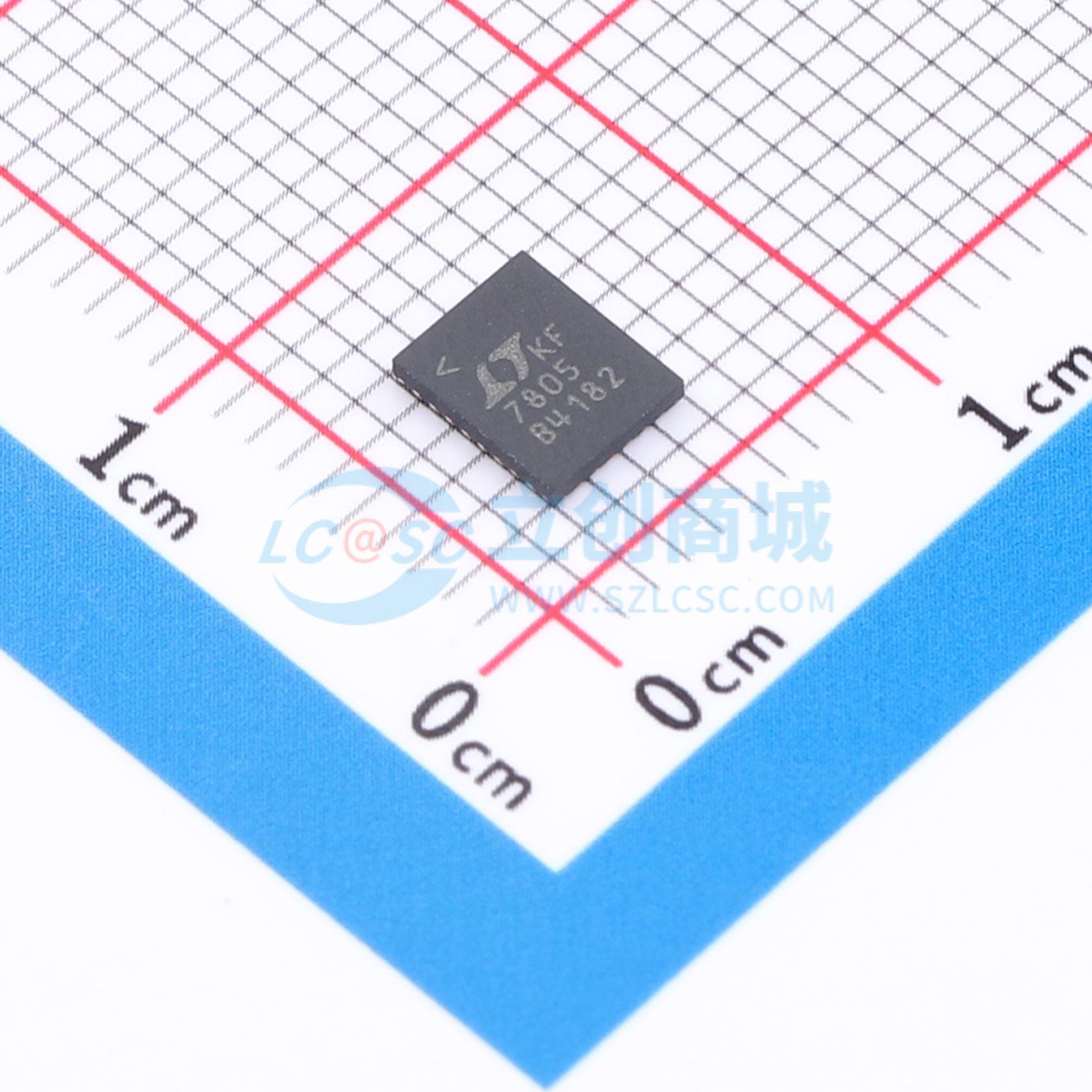

温馨提醒：图片仅供参考，商品以实物为准

LTC7805RUFDM#PBF

降压型 4.5V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款高性能双降压同步 DC/DC 开关稳压器控制器，可驱动所有 N 沟道功率 MOSFET 级。恒定频率电流模式架构允许高达 3MHz 的锁相开关频率。在 4.5V 至 40V 的宽输入电源范围内工作。通过异相操作两个控制器输出级，可将功率损耗和电源噪声降至最低
品牌名称: ADI(亚德诺)
商品型号: LTC7805RUFDM#PBF
商品编号: C3189025
商品封装: QFN-28(4x5)
包装方式: 管装
商品毛重: 0.238克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	14uA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；EMI优化(抖频模式)；工作状态指示

商品概述

LTC7805是一款高性能双降压同步DC/DC开关稳压器控制器，可驱动所有N沟道功率MOSFET级。恒定频率电流模式架构允许高达3MHz的可锁相开关频率。LTC7805可在4.5V至40V的宽输入电源范围内工作。通过使两个控制器输出级异相工作，可将功率损耗和电源噪声降至最低。极低的空载静态电流可延长电池供电系统的运行时间。OPTI-LOOP补偿可在很宽的输出电容和ESR值范围内优化瞬态响应。LTC7805具有精确的0.8V基准电压和电源正常输出指示。MODE引脚可在轻载时选择突发模式操作、脉冲跳跃模式或连续电感电流模式。 LTC7805还具有扩频操作功能，可显著降低输入和输出电源上的峰值辐射和传导噪声，使其更易于符合电磁干扰（EMI）标准。

商品特性

宽输入电压范围：4.5V至40V
宽输出电压范围：0.8V至40V
低工作电流l₀：14μA（14V至3.3V，通道1开启）
具备PassThru™ /100%占空比能力
扩频操作
RSENSE或DCR电流检测
异相控制器可减少所需的输入电容和电源感应噪声
可编程固定频率（100kHz至3MHz）
可锁相频率（100kHz至3MHz）
轻载时可选择连续、脉冲跳跃或低纹波突发模式®操作
电源正常输出电压监控
内部LDO通过VIN或EXTVCC为栅极驱动器供电
低关断电流IQ：1.5μA
侧面可焊28引脚4mm x 5mm QFN封装
通过AEC-Q100汽车应用认证

应用领域

汽车与交通运输
工业

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	800mV~40V
	输出电流	-
	开关频率	3MHz
	工作温度	-40℃~+150℃@(TJ)
