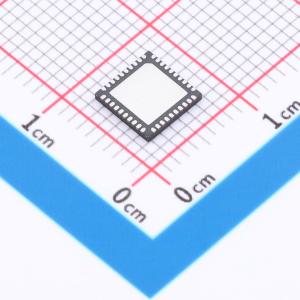

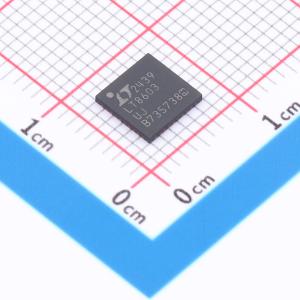

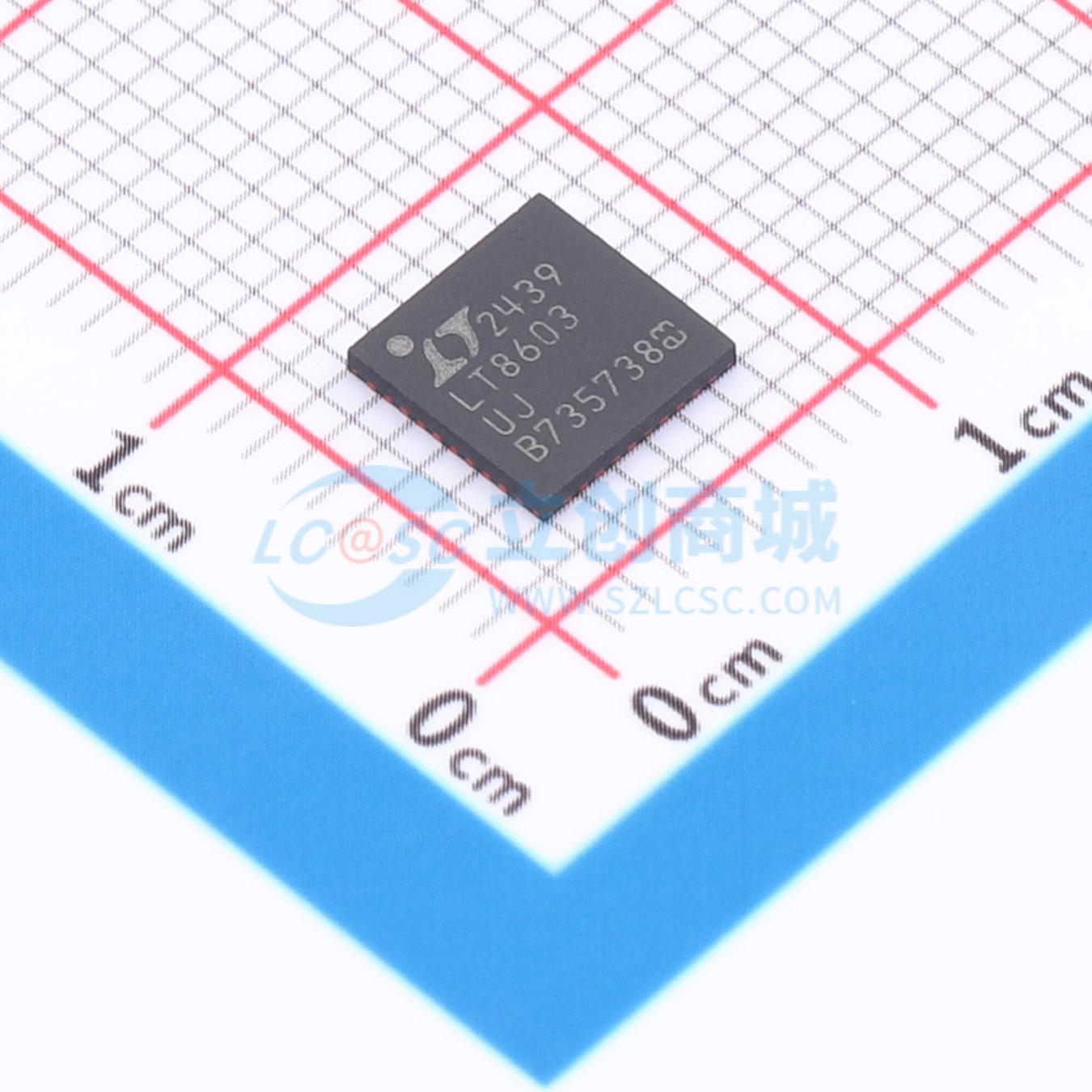

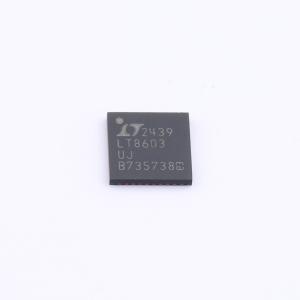

LT8603JUJ#WPBF

42 V、低IQ、4通道输出、3路单芯片降压转换器和升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8603是一款高度灵活的四输出稳压器，它集成了两个支持高输入电压的单片降压开关稳压器、一个支持低输入电压的单片降压稳压器和一个升压控制器，可满足广泛的应用需求，同时占用极小的电路板空间。当升压控制器配置为为芯片的VIN电源供电时，即使升压输入电压显著低于稳压输出电压（如在汽车冷启动情况下），LT8603也能产生三个精准稳压的输出。或者，当升压控制器由其中一个降压稳压器的输出驱动，或配置为SEPIC时，LT8603可在较宽的输入电压范围内提供四个精准稳压的输出
品牌名称: ADI(亚德诺)
商品型号: LT8603JUJ#WPBF
商品编号: C3189442
商品封装: QFN-40(6x6)
包装方式: 管装
商品毛重: 2.7克(g)

商品参数

商品概述

LT8603是一款高度灵活的四输出稳压器，它集成了两个具备高输入电压能力的单片降压开关稳压器、一个具备低输入电压能力的单片降压稳压器和一个升压控制器，可满足广泛的应用需求，同时占用极小的电路板空间。当升压控制器配置为为芯片V₁ₙ电源供电时，即使升压输入电压显著低于稳压输出电压（例如在汽车冷启动场景中），LT8603也能产生三个精确稳压的输出。或者，当升压控制器由其中一个降压稳压器输出驱动或配置为SEPIC时，LT8603可在较宽的输入电压范围内提供四个精确稳压的输出。 LT8603具备强大的稳压能力，为所有降压稳压器配备逐周期电流限制、热关断功能，其升压控制器能够承受反接电池和低至 -42V的负瞬态输入电压。

商品特性

灵活的电源系统，能够在V₍₍BAIT₎₎ << V₍₀₍UT₎₎的情况下提供四个稳压输出
两个高压同步降压稳压器
3V至42V输入电压范围，输出电流高达2.5A和1.5A
一个低压同步降压稳压器
2.6V至5.5V输入电压范围
输出电流高达1.8A
一个升压控制器，允许降压转换器在V₍₍BAT I₎₎ << V₍₀₍UT₎₎的情况下进行稳压
可选的突发模式操作，在高压通道激活时可实现低至28μA的I₀
可编程上电复位
独立通道电源正常指示
降压开关频率：250kHz至2.2MHz
采用40引脚QFN（6mmx6mm）封装
通过AEC-Q100汽车应用认证

应用领域

汽车启停和冷启动穿越
紧急CPU电源维持
工业控制和电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型
	工作电压	3V~42V
	输出电流	-
	开关频率	1.75MHz~2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式；SEPIC；升压式
	静态电流(Iq)	28uA
	开关管(内置/外置)	外置
	输出类型	可调
