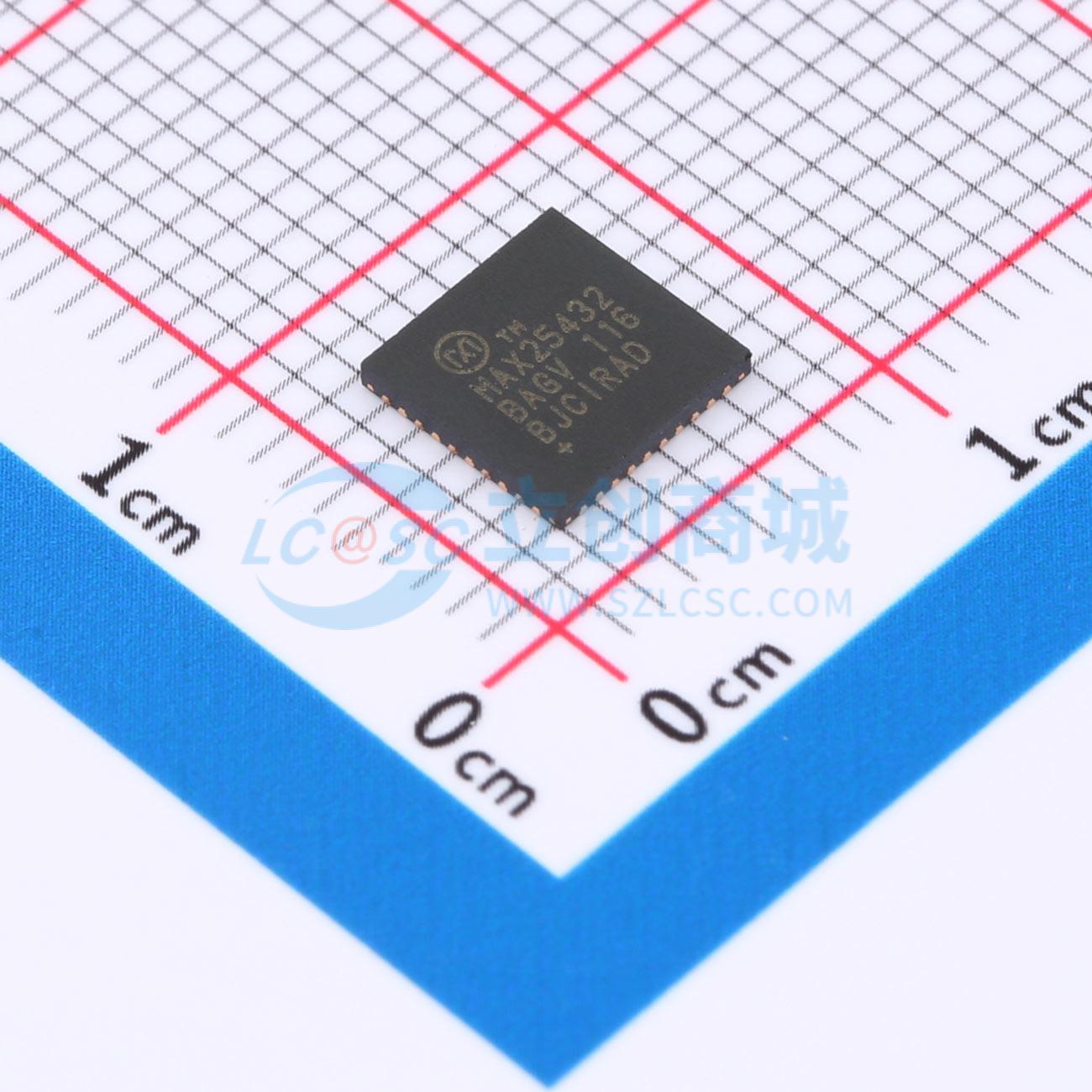

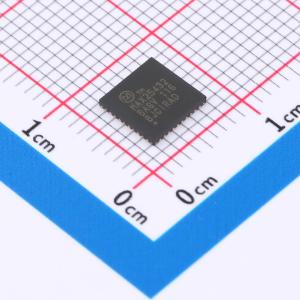

温馨提醒：图片仅供参考，商品以实物为准

MAX25432BATLG/V+

汽车用100W USB PD、PPS降压-升压端口控制器和保护器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 汽车、100W、USBPD、PPS、降压-升压端口控制器和保护器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX25432BATLG/V+
商品编号: C3189469
商品封装: TQFN-40(6x6)
包装方式: 托盘
商品毛重: 0.08克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)
	功能特性	线缆补偿；可调限流；EMI优化(抖频模式)；频率同步；过流保护
	接口	I2C
	输入电压	4.5V~36V

	属性	参数值
	输出电压	3.3V~21V
	输出电流	6.4A
	工作温度	-40℃~+125℃

商品概述

MAX25432集成了一个汽车级升降压控制器，能够提供全范围3.3V至21V的可编程电源（PPS），最大电流可达6.35A，同时具备USB Power Delivery (USB PD) 模拟前端(AFE)、传统USB充电支持以及适用于汽车USB主机或面向下游(DFP)应用的USB TYPE-C保护开关。USB TYPE-C保护开关为D+、D-、CC1、CC2和VCONN提供了系统级别的ESD保护及24V短路保护。该设备还可以选择性地支持旧款乘客手机的传统充电模式，包括BC1.2、Apple Charge、Apple CarPlay、Apple MFi和USB On-The-Go (OTG)。

MAX25432B集成了一款支持USB-IF TYPE-C端口控制器接口(TCPCI)规范的USB PD AFE，并且可以与应用中的任意I2C主控进行通信。MAX25432A则为外部USB PD控制器提供了配置通道(CC)信号直通保护。

带有G后缀的设备具有智能检测和保护功能，可以在故障事件中避免从汽车电池通过电缆屏蔽层流向地的大短路电流，从而防止汽车模块损坏。

MAX25432采用小尺寸6mm x 6mm、40引脚TQFN-EP封装，所需外部组件极少。MAX25432评估(EV)套件及相关资料为设计工程师提供了一个便捷的平台，以减少测试和固件开发时间，实现快速评估。

应用领域

USB 集线器、扩展盒和多媒体集线器
专用充电模块
后排娱乐模块
主机单元、收音机、导航系统
