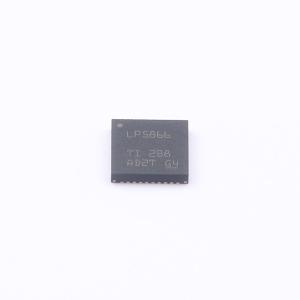

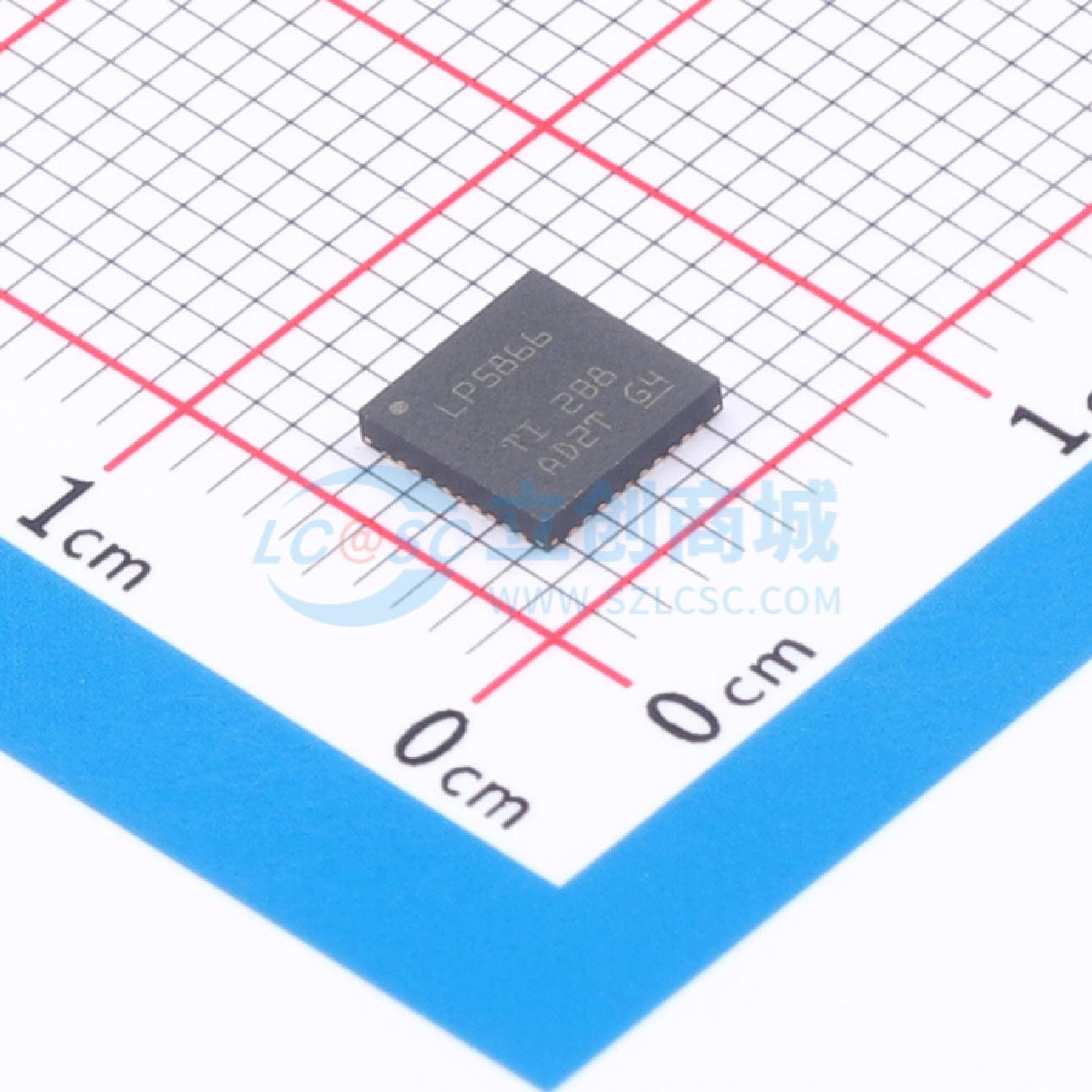

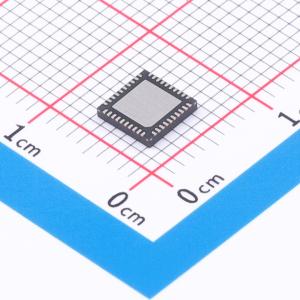

LP5866RKPR

具有8位模拟和8位/16位PWM调光的6×18 LED矩阵驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LP5866 具有 8 位模拟和 8/16 位 PWM 调光的 6 × 18 LED 矩阵驱动器
品牌名称: TI(德州仪器)
商品型号: LP5866RKPR
商品编号: C3189476
商品封装: VQFN-40(5x5)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

LP5866是一款具有8位模拟调光和8位/16位PWM调光功能的6×18 LED矩阵驱动器。电子设备变得越来越智能，而且需要使用更多的LED提供动画效果和指示功能，因此需要使用高性能LED矩阵驱动器以小尺寸解决方案改善用户体验。LP586x 器件是高性能 LED 矩阵驱动器系列。该系列器件集成了 18 个具有 N（N = 1/2/4/6/8/11）个开关 MOSFET 的恒定电流阱，以支持 N × 18 个 LED 点或 N × 6 个 RGB LED。LP5866 集成了 6 个 MOSFET，从而支持多达 108 个 LED 点或 36 个 RGB LED。LP5866 同时支持模拟调光和 PWM 调光方法。对于模拟调光，能够以 256 个阶跃来调节每个 LED 点。对于 PWM 调光，集成式 8 位或 16 位可配置 PWM 发生器可实现平滑且无可闻噪声的调光控制。也可以将每个 LED 点任意映射到 8 位组 PWM，以实现共同调光控制。LP5866 器件实现了完整的可寻址 SRAM，从而更大程度减少数据流量。集成了重影消除电路以消除上下重影。LP5866 还支持 LED 开路和短路检测功能。LP5866 同时支持 1MHz（最大值）I²C 和 12MHz（最大值）SPI 接口。

商品特性

LED矩阵拓扑:18个恒定电流阱，带有6个扫描开关，可实现108个LED点
可针对1至6个扫描开关进行配置
VCC/VLED工作范围为2.7V至5.5V
逻辑引脚兼容1.8V、3.3V和5V电压
18个高精度恒定电流阱
当VCC ≥ 3.3V时，每个电流阱的电流范围为0.1mA - 50mA
器件间误差:当通道电流为50mA时为±3%
通道间误差:当通道电流为50mA时为±3%
相移可平衡瞬态功耗
超低功耗
关断模式:当EN为低电平时Icc ≤ 1μA
待机模式:当EN为高电平且CHIP_EN为0（保留数据）时，Icc ≤ 10μA（LP5866MDBT为 ≤15μA）
工作模式:当通道电流为5mA时，Icc为4.3mA（典型值）
灵活的调光选项
对每个LED点进行单独的开/关控制
支持模拟调光（电流增益控制）
为所有LED点提供全局3位最大电流(MC)设置
为红色、绿色和蓝色提供3组7位颜色电流(CC)设置
为每个LED点提供单独的8位点电流(DC)设置
以无可闻噪声的频率进行PWM调光
为所有LED点实现全局8位PWM调光
为LED点任意映射实现3组可编程8位PWM调光
为每个LED点实现单独的8位或16位PWM调光
集成完整的可寻址SRAM，可更大限度减少数据流量
支持针对各个LED点进行开路和短路检测
提供重影消除和低亮度补偿功能
接口选项灵活:当IFS为低电平时采用1MHz（最大值）I²C接口；当IFS为高电平时采用12MHz（最大值）SPI接口

应用领域

键盘、鼠标和游戏附件的LED动画和指示
大型和智能家用电器的LED动画和指示
智能音箱、有线和无线音箱的LED动画和指示
混音器、DJ设备和广播设备的LED动画和指示
接入设备、交换机和服务器的LED动画和指示
光学模块的恒定电流阱

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~5.5V
	开关频率	31.2MHz
	通道数	18
	输出电压	-
	输出电流	50mA

	属性	参数值
	调光	PWM；模拟
	功能特性	短路保护(SCP)；LED开路保护；过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
