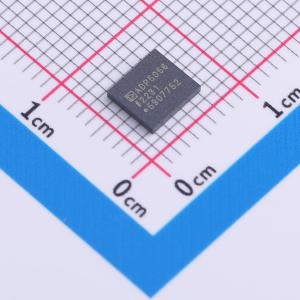

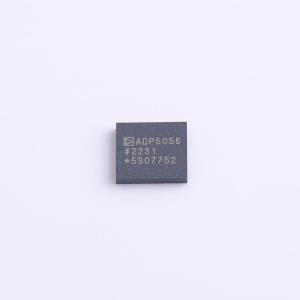

温馨提醒：图片仅供参考，商品以实物为准

ADP5056ACCZ-R7

三通道高性能降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP5056是一款集成了三个高性能降压调节器的电源管理芯片,支持宽输入电压范围（2.75V至18V）,具有同步整流、可调开关频率（250kHz至2500kHz）、多通道并联操作等功能。适用于小型基站、FPGA和处理器应用、安全监控和医疗设备等领域。
品牌名称: ADI(亚德诺)
商品型号: ADP5056ACCZ-R7
商品编号: C3189518
商品封装: LGA-43(5x5.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ADP5056在一个43引脚焊盘网格阵列（LGA）封装中集成了三个高性能降压稳压器，满足严苛的性能和电路板空间要求。该器件可直接连接高达18 V的高输入电压，无需预调节器。所有通道均集成了高端和低端功率金属氧化物半导体场效应晶体管（MOSFET），以实现效率优化的解决方案。通道1和通道2可提供3.5 A或7 A的可编程输出电流，或在并联工作时提供高达14 A的单路输出电流。通道3可提供1.5 A或3 A的可编程输出电流。

商品特性

宽输入电压范围：2.75 V至18 V
偏置输入电压范围：4.5 V至18 V
最高可在150℃结温下工作
反馈电压精度：-0.62%至+0.69%（结温-40℃至+125℃）
通道1和通道2：7 A同步降压稳压器（最小谷值电流限制为9.4 A）
通道1和通道2：并联工作时输出电流可达14 A
通道3：3 A同步降压稳压器（最小谷值电流限制为4.2 A）
250 kHz至2500 kHz可调开关频率
外部补偿，实现快速负载瞬态响应
精密使能引脚，参考电压精度为0.615 V
可编程上电和下电顺序
可选FPWM/PSM模式
频率同步输入或输出
三路通道均有电源正常标志
有源输出放电开关
欠压锁定（UVLO）、过流保护和热关断（TSD）保护
43引脚、5 mm×5.5 mm LGA封装

应用领域

小基站
现场可编程门阵列（FPGA）和处理器应用
安防监控
医疗应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.75V~18V
	输出电压	-
	输出电流	14A
	开关频率	250kHz~2.5MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
