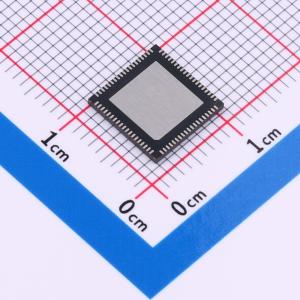

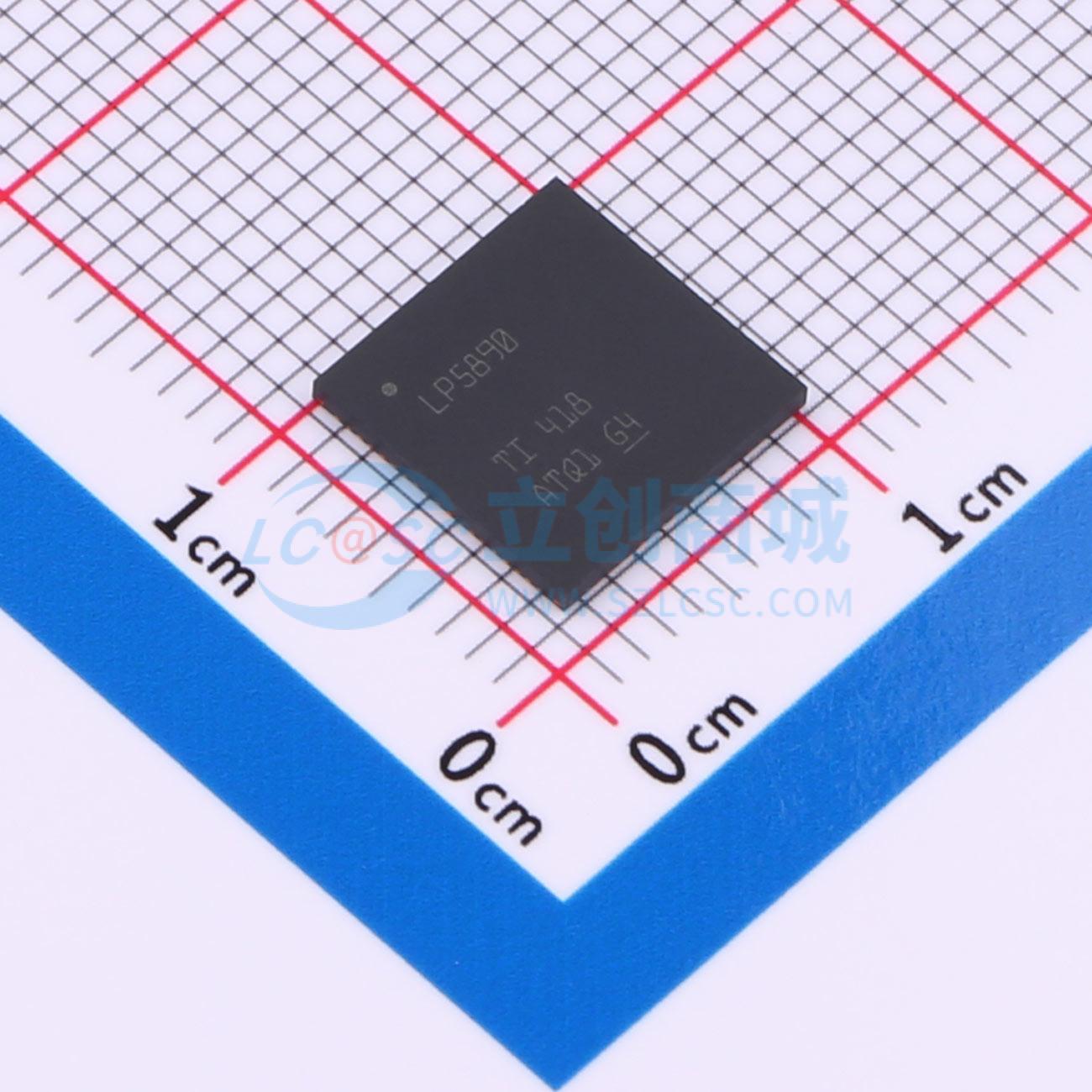

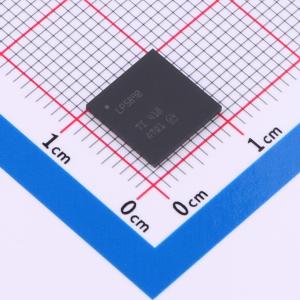

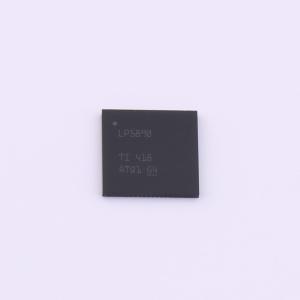

温馨提醒：图片仅供参考，商品以实物为准

LP5890RRFR

描述: LP5890 具有 16 位 PWM 调光和超低功耗的 48x16 LED 矩阵驱动器
品牌名称: TI(德州仪器)
商品型号: LP5890RRFR
商品编号: C3190014
商品封装: VQFN-76(9x9)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

电子设备变得越来越智能，而且需要使用更多的 LED 提供动画效果和指示功能，因此需要使用高性能 LED 矩阵驱动器以小尺寸解决方案改善用户体验。

LP5890 是高度集成的共阴极矩阵 LED 显示驱动器，有 48 个恒流源和 16 个扫描 FET。单个 LP5890 能驱动 16×16 RGB LED 像素，两个 LP5890 堆叠后可驱动 32×32 RGB LED 像素。为实现低功耗，该器件可通过其共阴极结构为红色、绿色和蓝色 LED 提供分立式电源。此外，通过超低的工作电压范围（Vcc 低至 2.5V ）和超低的工作电流（Icc 低至 3.9mA ），LP5890 可显著降低运行功率。

LP5890 实现了一个高速传输接口，可支持高设备数菊花链和高刷新率，同时尽可能降低电磁干扰 (EMI)。该器件支持高达 50MHz 的 SCLK 和高达 160MHz 的 GCLK（内部）。同时，该器件集成了增强电路和智能算法，能够应对多种 LED 矩阵应用中的各种显示挑战：由 LED 开路或短路引起的上下重影、低灰度不均匀、耦合以及毛虫问题 (Caterpillar)，使 LP5890 成为此类应用的理想选择。

LP5890 还可以在运行期间实现 LED 开路/弱短路/短路的检测和消除，并可以将这些信息报告给配套的数字处理器。

商品特性

支持分立式 VCC 和 VR/G/B 电源– VCC 电压范围：2.5V 至 5.5V，VR/G/B 电压范围：2.5V 至 5.5V
48 个电流源通道，范围为 0.2mA 至 20mA
通道间精度：±0.5%（典型值），±2%（最大值）；器件间精度：±0.5%（典型值），±2%（最大值）
低膝点电压：当 lOUT = 5mA 时为 0.26V（最大值）
3 位（8 级）全局亮度控制
8 位（256 级）色彩亮度控制
最大 16 位（65536 级）PWM 灰度控制
带 190mΩ RDS(ON) 的 16 个扫描线开关
超低功耗
低至 2.5V 的独立 VCC
超低 lCC（低至 3.9mA），具有 50MHz GCLK
智能省电模式
内置 SRAM 支持 1 至 32 路复用
单个器件可驱动多达 16×48 个 LED 或 16×16 个 RGB LED
两个器件堆叠后可驱动多达 32×96 个 LED 或 32×32 个 RGB LED
高速和低 EMI 连续时钟串行接口 (CCSI)
仅三条线：SCLK/SIN/SOUT
外部 50MHz（最大值）SCLK
支持 40MHz 至 160MHz 范围 GCLK 的内部倍频器
经优化的显示性能
去除上下重影
低灰度增强
检测和消除 LED 开路、短路和弱短路

应用领域

LED 数字标牌
键盘、游戏附件
大型和智能家用电器
智能音箱、有线和无线音箱
混音器、DJ 设备和广播接入设备、交换机和服务器

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.5V~5.5V
	开关频率	40MHz~160MHz
	通道数	48
	输出电压	-

	属性	参数值
	输出电流	20mA
	调光	PWM；模拟
	特性	-
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+85℃
