温馨提醒：图片仅供参考，商品以实物为准

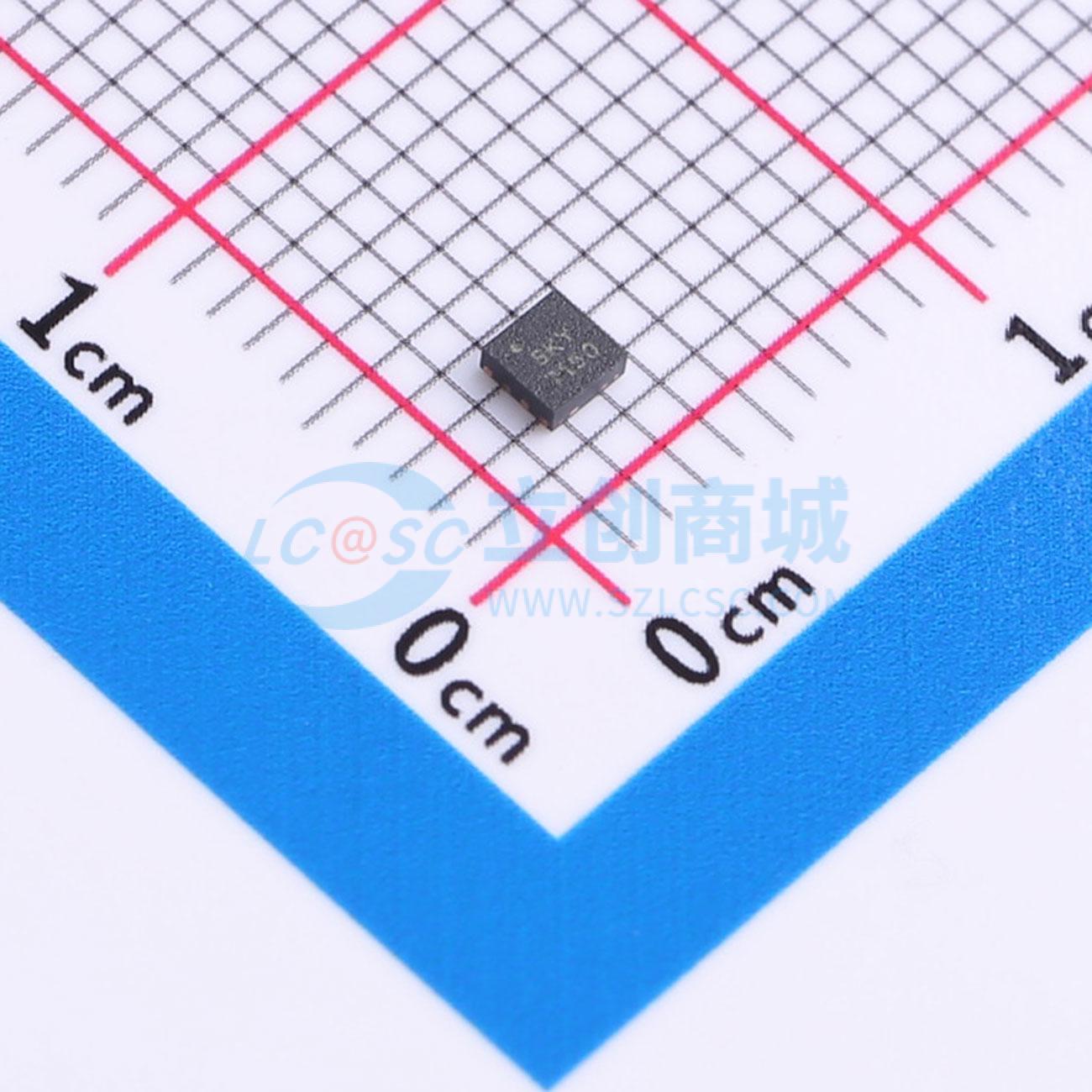

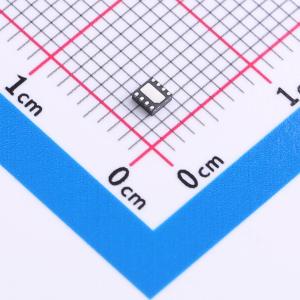

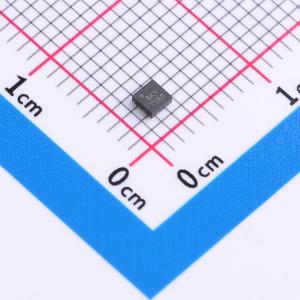

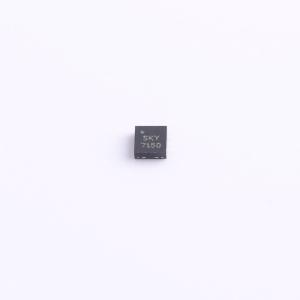

SKY67150-396LF
300至2200 MHz超低温噪声放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是GaAs，pHEMT低噪声放大器（LNA），具有有源偏置、高线性度、卓越增益和行业领先的噪声系数（NF）性能。采用先进的pHEMT增强模式工艺，封装为紧凑的2×2mm、8引脚双扁平无引脚（DFN）封装。内部有源偏置电路可在温度和工艺变化时提供稳定性能。该器件可外部调节电源电流。电源电压通过射频扼流电感施加到RFOUT/VDD引脚。RFIN和RFOUT/VDD引脚应进行直流阻断，以确保正常工作。在300至2200MHz的频率范围内工作，使用通用布局和特定频段调谐。在低至100MHz的频率下，以高增益和低NF工作是可能的，但输入回波损耗会变差。
- 品牌名称
- SKYWORKS
- 商品型号
- SKY67150-396LF
- 商品编号
- C3190053
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.094986克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 300MHz~2.2GHz | |
| 增益 | 20.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 噪声系数 | 0.23dB | |
| 工作电压 | 5V | |
| 工作电流 | 82mA |
商品概述
SKY67150 - 396LF是一款采用有源偏置的砷化镓（GaAs）赝配高电子迁移率晶体管（pHEMT）低噪声放大器（LNA），具有高线性度、卓越增益和业界领先的噪声系数（NF）性能。该器件采用先进的pHEMT增强模式工艺，封装为紧凑的2x2 mm、8引脚双扁平无引脚（DFN）封装。内部有源偏置电路可在温度和工艺变化时提供稳定性能。该器件具备外部调节电源电流的能力。电源电压通过射频扼流电感施加到RFOUT/VDD引脚。RFIN和RFOUT/VDD引脚应进行直流隔离，以确保正常工作。 SKY67150 - 396LF使用通用布局和特定频段调谐，可在300至2200 MHz的频率范围内工作。在低至100 MHz的频率下，虽输入回波损耗会变差，但仍可实现高增益和低噪声系数的工作。
商品特性
- 在849 MHz时，评估板超低噪声系数为0.23 dB
- 高OIP3性能：+39 dBm
- 电源电流可在20至100 mA之间调节
- 灵活的偏置电压：3至5V
- 有源偏置在温度和工艺变化时保持稳定
- 微型DFN（8引脚，2x2 mm）封装（根据JEDEC J - STD - 020标准，在260℃下为MSL1）
应用领域
- LTE、GSM、WCDMA、HSDPA宏基站和微基站
- UHF和L波段超低噪声接收器
- 蜂窝中继器、分布式天线系统（DAS）和远程射频头（RRH）/射频拉远单元（RRU）
- 最高可达+105℃的高温收发器应用
