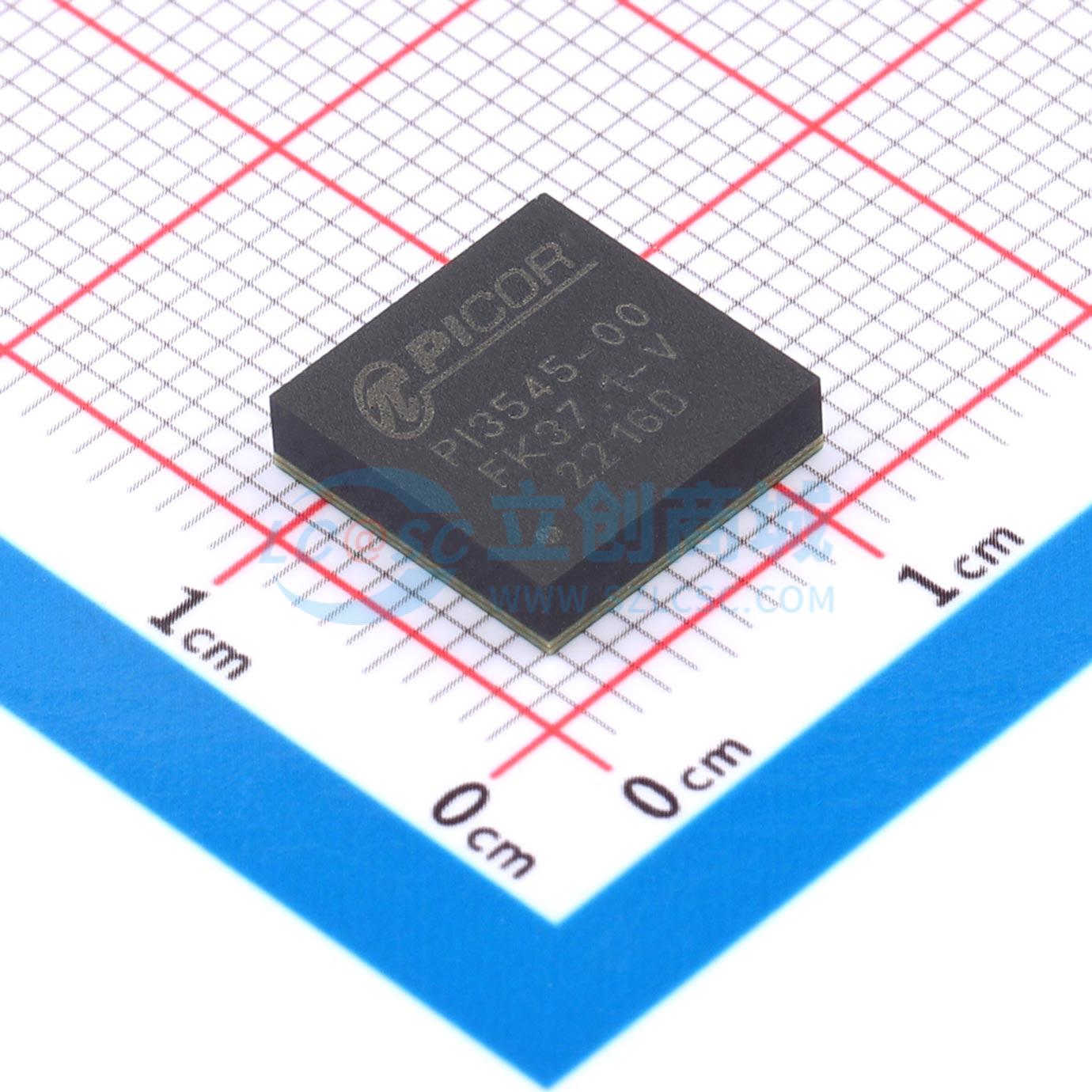

温馨提醒：图片仅供参考，商品以实物为准

PI3545-00-LGIZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高输入电压、宽输入范围的DC-DC ZVS降压调节器，将控制器、功率开关和支持组件集成在一个高密度系统级封装（SiP）内。产品设计用于符合SELV的系统中，稳态操作限制在60V，允许高达70V的瞬态电压条件。集成高性能零电压开关（ZVS）拓扑，提高负载点性能，提供一流的电源效率。只需一个外部电感器、两个电压选择电阻器和最少的电容器即可形成一个完整的DC-DC开关模式降压调节器。可在典型降压调节应用中以恒定电压输出运行，也可在LED照明和电池充电应用中以恒定电流输出运行。
品牌名称: VICOR
商品型号: PI3545-00-LGIZ
商品编号: C3190047

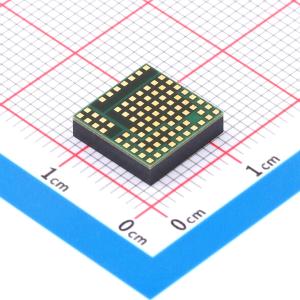

商品封装: LGA-85(10x10)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

P|354x-00 是一系列高输入电压、宽输入范围的 DC-DC 零电压开关（ZVS）降压稳压器，将控制器、功率开关和支持组件集成在一个高密度系统级封装（SiP）内。P|354x-00 产品设计用于符合安全特低电压（SELV）标准的系统，稳态工作电压限制在 60V。在触发关断之前，P|354x-00 产品允许高达 70V 的瞬态电压条件。PI354x-00 系列集成了高性能零电压开关（ZVS）拓扑，提高了负载点性能，提供了同类最佳的电源效率。PI354x-00 仅需一个外部电感器、两个电压选择电阻器和少量电容器即可构成一个完整的 DC-DC 开关模式降压稳压器。 P|354x-00 系列除了可在典型降压调节应用中实现恒定电压输出外，还能在 LED 照明和电池充电应用中实现恒定电流输出。

商品特性

高效高压 ZVS 降压拓扑
36 - 60V 宽输入电压范围
耐受高达 70VIN 的瞬态事件
恒定电压或恒定电流操作
恒流误差放大器和基准
上电至预偏置负载
最多可并联 3 个稳压器
两相交错
输入过/欠压锁定（OVLO/UVLO）
输出过压保护（OVP）
过温保护（OTP）
快速和慢速电流限制
用于输出远程感应的差分放大器
用户可调节软启动和跟踪
-40 至 125℃ 工作范围（TJ）

应用领域

高压到负载点降压稳压器应用
计算、通信、工业、汽车配件
恒流输出操作：LED 照明、电池充电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10个/托盘，最小起订量 1 个)

个

起订量：1 个10个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	36V~60V
	输出电压	4V~5.5V
	输出电流	10A
	开关频率	600kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调和固定
