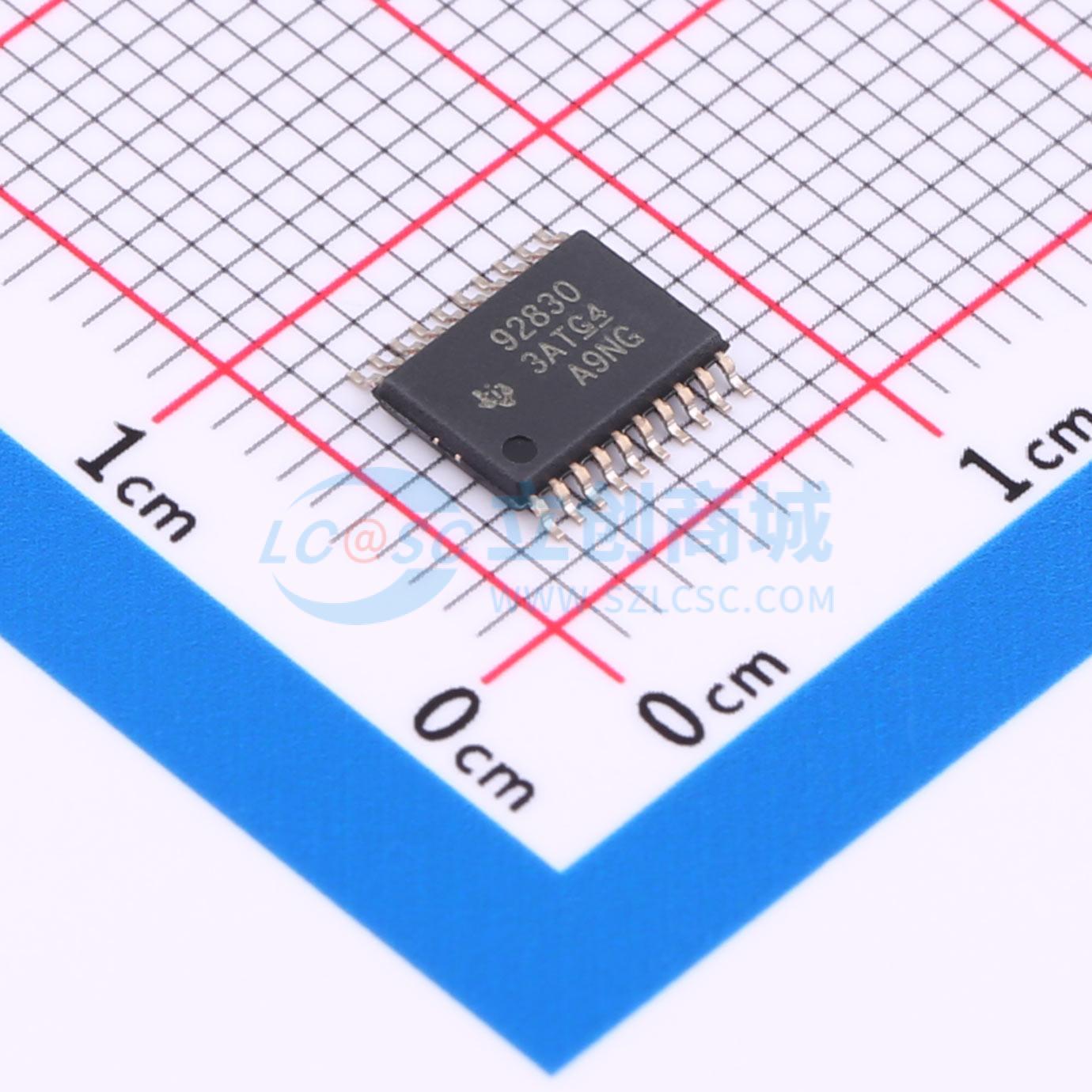

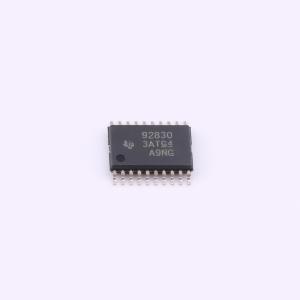

温馨提醒：图片仅供参考，商品以实物为准

TPS92380PWPR

45V LED背光灯驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS92380、TPS92381 是一款具有直流/直流转换器的高度集成、高输出功率且易于使用的 LED 驱动器。直流/直流转换器支持升压和 SEPIC 工作模式。此器件具有四个或三个高精度灌电流，可以将这些电流组合在一起以获得更高的电流能力。
品牌名称: TI(德州仪器)
商品型号: TPS92380PWPR
商品编号: C3191066
商品封装: HTSSOP-20
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

TPS92380、TPS92381 是一款具有直流/直流转换器的高度集成、高输出功率且易于使用的 LED 驱动器。直流/直流转换器支持升压和 SEPIC 工作模式。此器件具有四个或三个高精度灌电流，可以将这些电流组合在一起以获得更高的电流能力。直流/直流转换器可基于 LED 正向电压提供自适应输出电压控制。该特性可在所有条件下将电压调节到能够满足需要的最低水平，从而更大限度降低功耗。为了降低 EMI，直流/直流转换器支持针对开关频率进行扩频以及使用专用引脚实现外部同步。凭借宽范围可调频率，TPS9238x 可避免敏感频段的干扰。 TPS9238x 的输入电压范围为 4.5V 至 40V。 TPS9238x 集成了丰富的故障检测功能。

商品特性

3 通道、4 通道 120mA 灌电流
在 100Hz 时具有 10 000:1 的高调光比
电流匹配度为 1%（典型值）
LED 灯串电流高达 120mA/通道，可以在外部组合输出，以便为每个灯串提供更高的电流
用于 LED 灯串电源的集成式升压和 SEPIC 转换器
输入电压工作范围：4.5V 至 40V
输出电压最高达 45V
集成式 3.3A 开关 FET
开关频率为 300kHz 至 2.2MHz
开关同步输入
扩频，以实现更低的 EMI
故障检测和保护
故障输出
输入电压过压保护 (OVP)、欠压锁定 (UVLO) 和过流保护 (OCP)
升压块 SW OVP 和输出 OVP
LED 开路和短路故障检测
热关断

应用领域

适用于中型面板的工业背光
适用于中型面板的消费类背光
适用于 LED 面板的工业照明

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	-
	开关频率	300kHz~2.2MHz
	通道数	3

	属性	参数值
	输出电压	0V~40V
	输出电流	120mA
	调光	PWM
	拓扑结构	升压；SEPIC
	工作温度	-40℃~+125℃
