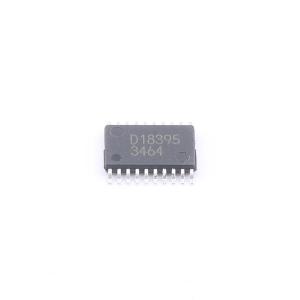

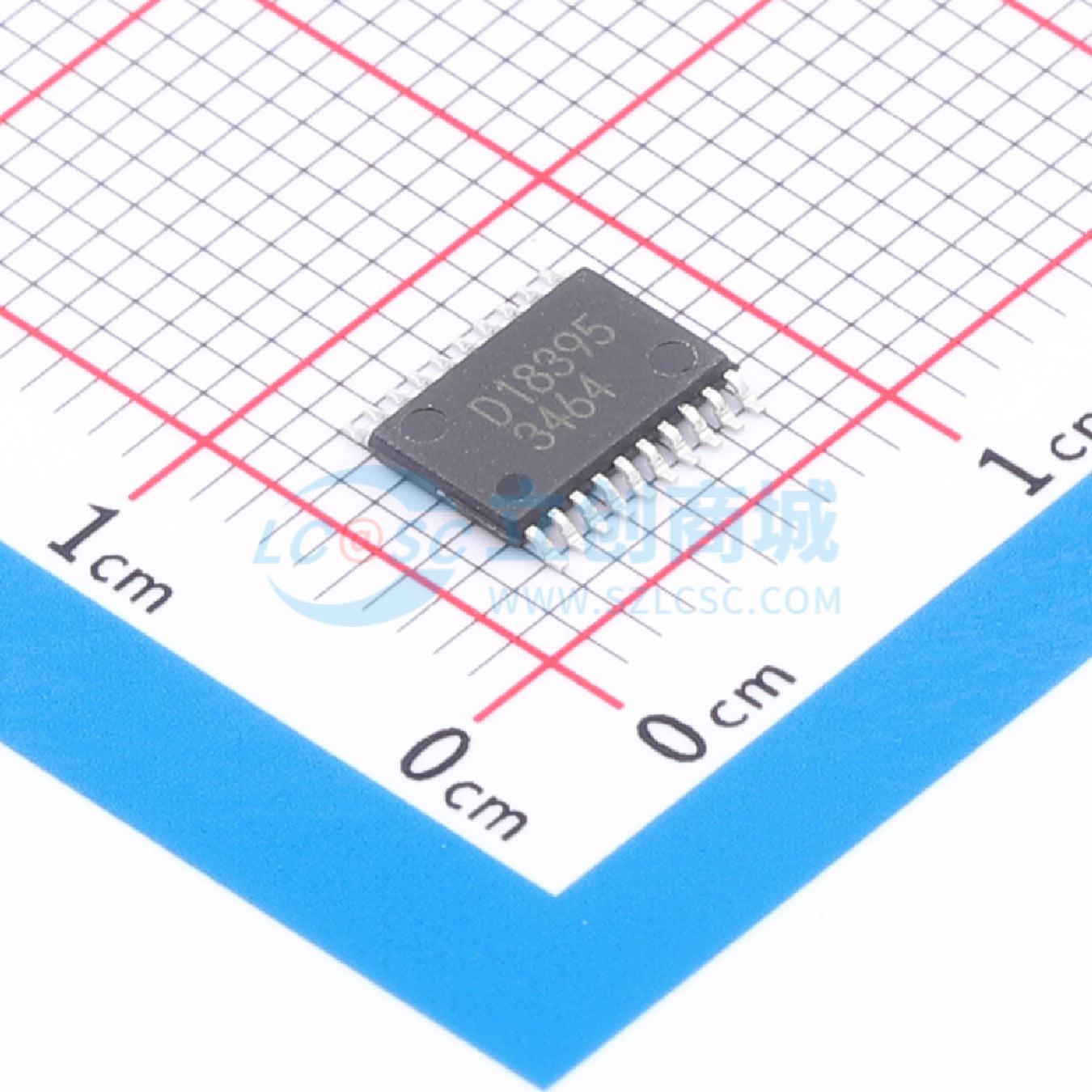

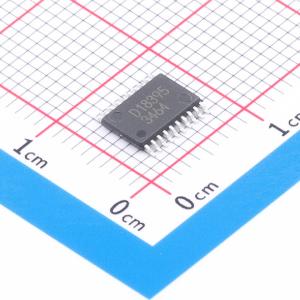

BD18395EFV-ME2
适用于矩阵LED控制的降压LED驱动器，具备多种保护功能和低功耗关机功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD18395EFV-ME2
- 商品编号
- C3191092
- 商品封装
- VSSOP-20-EP-175mil
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~70V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | 0V~60V | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 过压保护(OVP)；LED开路保护；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
BD18395EFV - M是一款适用于矩阵LED控制的降压LED驱动器。它具有4.5 V至70 V的宽输入电压范围，最大平均输出电流可达2.0 A。关机功能可降低功耗。LED电流可通过外部电流设定电阻进行设置，采用峰值电流检测关断时间控制方式运行。该器件具备自保护功能，如欠压锁定（UVLO）、过流保护、LED开路检测、低输出电压检测、状态良好输出和热关断功能。该器件适用于LED的矩阵控制。
商品特性
- 符合AEC - Q100标准（注1）
- 支持功能安全的汽车产品
- 峰值电流检测关断时间控制系统
- 适用于矩阵LED控制（高速响应电流控制）
- 高端LED电流检测
- LED电压最高60 V
- 关机以降低功耗
- 无需控制环路补偿电路
- 正常状态标志输出（状态良好信号）
- 多种保护功能（注1）1级
- HTSSOP - B20封装
应用领域
- 汽车外部照明
