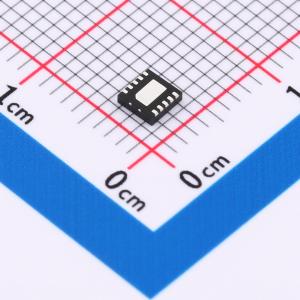

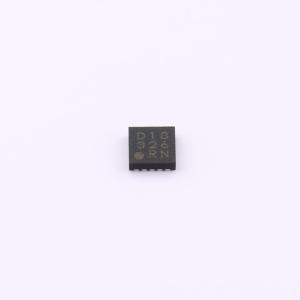

BD18326NUF-ME2

BD18326NUF - M是一款用于驱动汽车LED灯的恒流驱动IC，可承受高达40 V的电压。小尺寸封装适用于插座式LED驱动应用。

BD18326NUF - M具备高可靠性，内置热降额功能、LED开路检测、输出短路保护、SET引脚短路保护、过压静音功能、降压时的电流旁路功能、故障标志输出功能以及输出电流关断控制信号输入功能。

BD18326NUF - M内置用于PWM调光的CR定时器，可以在PWM调光模式和直流模式之间切换。一旦VIN引脚电压VIN达到17.4 V（典型值）或更高，输出电流IOUT将受到限制，以抑制IC发热。

通过监测OUT引脚电压，可以检测LED的开路或短路状态。在检测到LED异常时，可通过将PBUS引脚电压拉低，向外部通知异常情况。

当PBUS引脚输入低电平时，输出电流也会关断。

此外，还内置了欠压锁定（UVLO）和热关断电路（TSD），进一步提高了系统的可靠性。

输出电流IOUT可以通过输出电流设置电阻RSET的值来设置，计算公式为：IOUT = 2400（典型值）/ RSET [mA]，其中RSET的单位为kΩ。

VIN引脚电压VIN和输出电流IOUT需满足以下关系：VIN ≥ Vf_LED × N + VDR [V]，其中VIN是VIN引脚电压，Vf_LED是LED的正向电压，N是LED的数量，VDR是VIN引脚和OUT引脚之间的压降。

一旦流经SET引脚的电流大于或等于SET引脚短路保护阈值电流ISET_SH（0.50 mA（典型值）），输出电流IOUT将关断，以防止IC热损坏，并通过将PBUS引脚输出拉低向外部通知异常情况。

PWM调光通过将外部元件连接到CRT引脚和DISC引脚来实现。PWM调光频率和导通占空比宽度可以通过外部电阻RCRT和外部电容CCRT的值来设置。仅使用直流模式时，将CRT引脚连接到VIN引脚，并将DISC引脚开路。

当直流开关断开时，会产生三角波。CRT引脚电压上升时输出电流IOUT关断，CRT引脚电压下降时IOUT导通。

一旦CRT引脚电压达到VCRT_DIS1（2.0 V（典型值））或更高，将进入直流模式。一旦CRT引脚电压超过VCRT_DIS2（2.4 V（典型值）），DISC引脚的导通电阻将从RDISC1（50 Ω（典型值））变为RDISC2（5 kΩ（典型值）），通过减少DISC引脚的流入电流来降低IC的功耗。

CRT引脚电压上升时间tOFF和下降时间tON可以通过以下公式设置：tOFF = ΔVCRT × CCRT / ICRT = RCHA × CCRT [ms]；tON = - (RCRT + RDISC1) × CCRT × ln(VCRT_CHA / VCRT_DIS1) [ms]，需确保tON设置的PWM最小脉冲宽度tMIN为50 μs或更大。

PWM调光频率fPWM由tON和tOFF定义，计算公式为：fPWM = 1 / (tON + tOFF) [Hz]

• AEC - Q100认证（等级1）
• 支持功能安全的汽车产品
• 用于PWM调光的CR定时器
• 热降额功能（THD）
• LED开路检测
• 输出短路保护（OUT SCP）
• SET引脚短路保护（SET SCP）
• 过压静音功能（OVM）
• 降压时的电流旁路功能
• 降压时禁用LED开路检测功能（OPM）
• 故障标志输出/输出电流关断控制信号输入（PBUS）

• 汽车外部LED灯（尾灯、转向灯、日行灯/位置灯、雾灯）
• 汽车内部灯（空调灯、车内灯、仪表盘灯等）
