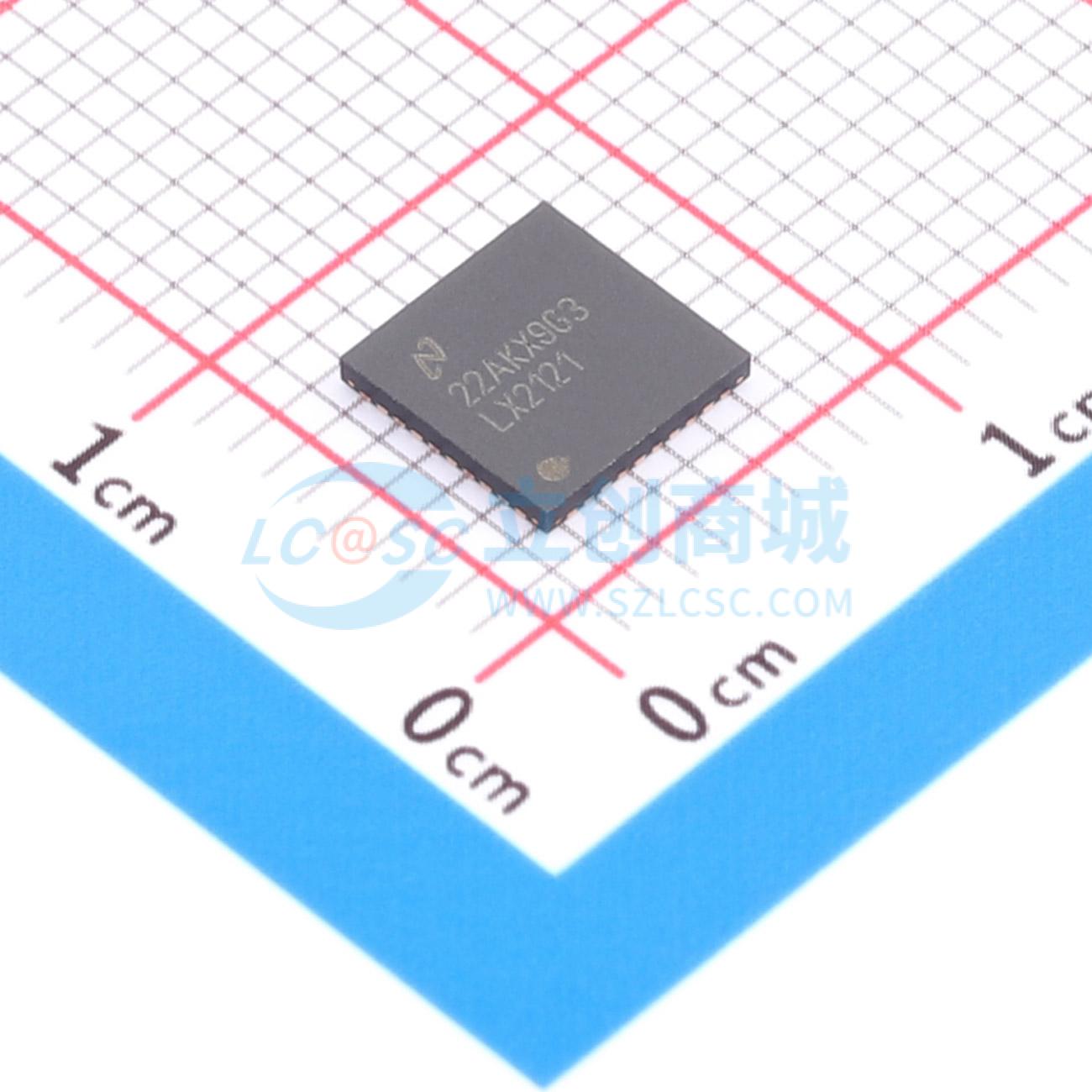

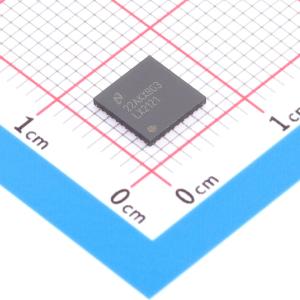

温馨提醒：图片仅供参考，商品以实物为准

DS92LX2121SQE/NOPB

DS92LX2121/DS92LX2122 10-50MHz DC-Balanced Channel Link III 双向控制串行器和解串器

描述: 提供高达1050Mbps的数据吞吐量，支持18位色深(RGB666 + HS, VS, DE)，内置时钟技术允许通过单个差分对进行全双工通信。
品牌名称: TI(德州仪器)
商品型号: DS92LX2121SQE/NOPB
商品编号: C3189510
商品封装: WQFN-40(6x6)
包装方式: 编带
商品毛重: 0.2825克(g)

商品概述

DS92LX2121/DS92LX2122 芯片组提供了一个Channel Link III接口，该接口具有高速前向通道和全双工控制通道，用于通过单个差分对进行数据传输。串行器/解串行器对旨在用于图形主机控制器与显示模块之间的直接连接。该芯片组非常适合驱动需要18位色深（RGB666 + HS、VS和DE）的显示器，并带有双向后通道控制总线。主要传输将21位数据转换为单个高速串行流，并带有一个单独的低延迟双向后通道传输，该通道从I2C端口接收控制信息。使用TI的嵌入式时钟技术允许通过单个差分对进行透明的全双工通信，同时在两个方向上传递不对称的双向后通道控制信息。这个单一串行流简化了通过PCB走线和电缆传输宽数据总线的过程，消除了并行数据和时钟路径之间的偏斜问题。这显著降低了系统成本，通过缩小数据路径来减少电缆宽度、连接器尺寸和引脚数量。

此外，解串行器提供了输入均衡功能，以补偿较长距离上的介质损耗。内部采用直流平衡编码/解码来支持AC耦合互连。

串行器采用40引脚WQFN封装，解串行器采用48引脚WQFN封装。

应用领域

工业显示器
触摸屏
医学成像

交货周期

订货7-9个工作日

购买数量

(250个/圆盘，最小起订量 250 个)

个

起订量：250 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	-
	数据速率	1.05Gbps

	属性	参数值
	时钟频率(fc)	-
	工作电压	-
	工作温度	-40℃~+85℃
