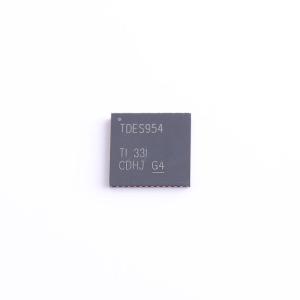

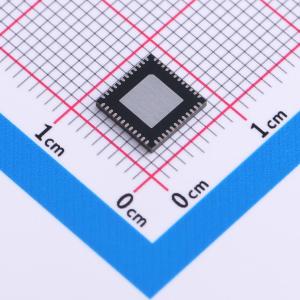

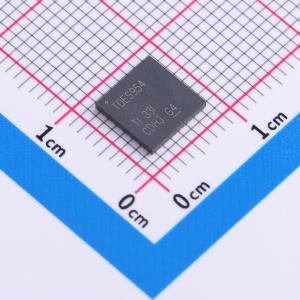

TDES954RGZR

TDES954双4.16Gbps V3Link解串器集线器，带MIPI CSl-2接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TDES954是一款多功能解串器集线器，支持从V3Link接口聚合一个或两个活动传感器的数据。当与TSER953串行器配对时，TDES954可以接收来自成像器、卫星雷达和其他传感器的数据。
品牌名称: TI(德州仪器)
商品型号: TDES954RGZR
商品编号: C3189604
商品封装: VQFN-48(7x7)
包装方式: 编带
商品毛重: 0.44575克(g)

商品参数

商品概述

TDES954 是一款采用 MIPI CSI-2 接口，适用于高速、高分辨率摄像头、和其他传感器的双路 4.16Gbps V3Link 解串器集线器。TDES954 是一款多功能双路解串器集线器，可通过V3Link 接口从一个或两个独立源接收串行传感器数据。与 TSER953 串行器配合使用时，TDES954 从成像仪接收数据，支持 2MP/60fps 和 4MP/30fps 摄像头以及卫星和其他传感器（如 ToF 和激光）。接收的数据将聚合至符合 MIPI CSI-2 标准并与下游处理器互连的输出端。对于配备了 DVP 模式串行器的传感器，TDES954 从一个或两个传感器（包括全高清1080p 2MP 60/fps 成像仪传感器）接收并聚合数据。为 2 通道运行配置 CSI-2 接口时，会提供一个完全相同的 MIPI CSI-2 时钟通道，以提供复制输出。复制模式可创建两个聚合视频流副本，用于数据记录和并行处理。TDES954 和配套的 TSER953 芯片组旨在通过 50Ω单端同轴电缆或 100Ω 差分 STP 电缆接收数据。解串器集线器非常适合同轴电缆供电应用，接收均衡器会自动适应以补偿电缆损耗特性（无需额外的编程），包括随时间推移而出现的电缆老化。每个 V3Link 接口包括一个单独的低延迟双向控制通道(BCC)，该通道可连续传送 I2C、GPIO 和其他控制信息。用于传感器同步和诊断功能的 GPIO 信号也使用BCC。

商品特性

双路解串器集线器可以通过 V3Link 接口聚合一个或两个有源传感器
同轴电缆供电 (PoC) 兼容收发器
符合 MIPI DPHY 版本 1.2/CSI-2 版本 1.3 标准
CSI-2 输出端口
支持 1、2、3、4 个数据通道
CSI-2 数据速率可扩展:每个数据通道支持400Mbps/800Mbps/1.5Gbps/1.6Gbps
可编程数据类型
四个虚拟通道
ECC 和 CRC 生成
超低数据和控制路径延迟
支持单端同轴或屏蔽双绞线 (STP) 电缆
自适应接收均衡
具有快速模式增强版（高达 1Mbps）的 I2C
用于摄像头同步和诊断的灵活 GPIO
线路故障检测和高级诊断
符合 IEC 61000-4-2 ESD 标准

应用领域

电器
视频监控
升降机和自动扶梯
工业机器人
机器视觉
患者监护和诊断
成像

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	4.16Gbps
	时钟频率(fc)	1MHz
	工作电压	1.71V~1.89V
	工作温度	-20℃~+85℃

	属性	参数值
	通道数	2
	每通道并行位数	4
	输入	V3Link
	输出	CSI-2
	控制接口	I2C
	功能特性	自适应接收均衡；链路状态监测
