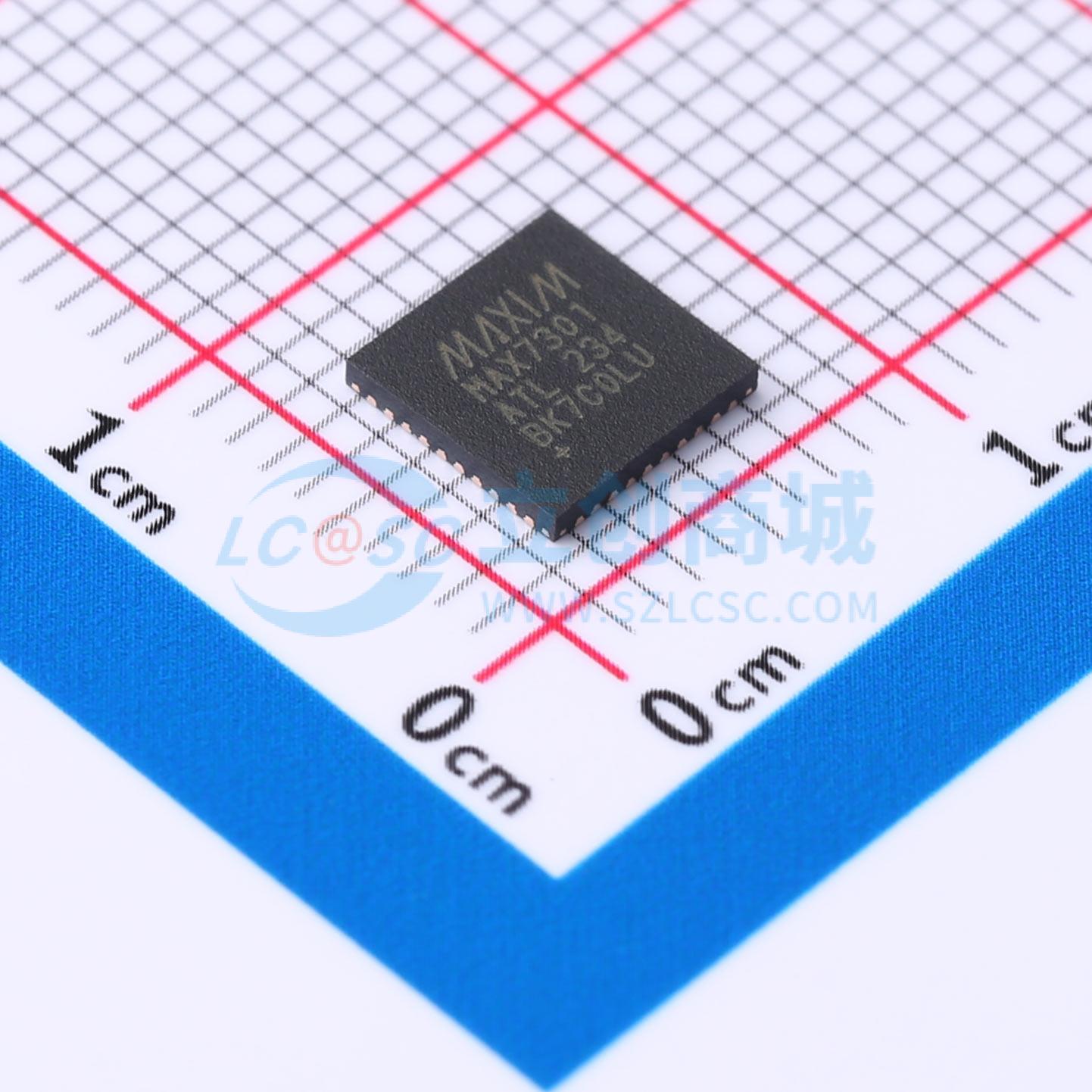

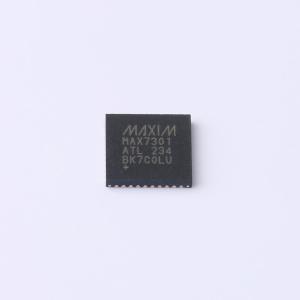

MAX7301ATL+T

4线接口，2.5V至5.5V，20端口和28端口I/O扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX7301是一款紧凑型、串行接口的I/O扩展器，提供最多28个端口。每个端口可以单独配置为逻辑输入或逻辑输出。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX7301ATL+T
商品编号: C3189463
商品封装: TQFN-40(6x6)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

MAX7301紧凑型串行接口I/O扩展器（或通用I/O (GPIO) 外设）为微处理器提供多达28个端口。每个端口都可以单独配置为逻辑输入或逻辑输出。每个端口可以配置为能够吸收10mA和提供4.5mA的推挽逻辑输出，或者带有可选内部上拉电阻的施密特逻辑输入。七个端口具有可配置的转换检测逻辑，在端口逻辑电平发生变化时生成中断。MAX7301通过兼容SPI的4线串行接口进行控制。MAX7301AAX和MAX7301ATL具有28个端口，分别采用36引脚SSOP和40引脚TQFN封装。MAX7301AAI具有20个端口，采用28引脚SSOP封装。

应用领域

白色家电
游戏机
工业控制器
系统监控

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	SPI
	I/O数量	28
	是否有中断输出	有中断输出
	输出类型	推挽式
	工作电压	2.5V~5.5V

	属性	参数值
	灌电流(IOL)	10mA
	拉电流(IOH)	4.5mA
	时钟频率(fc)	26MHz
	工作温度	-40℃~+125℃
	静态电流(Iq)	11uA
