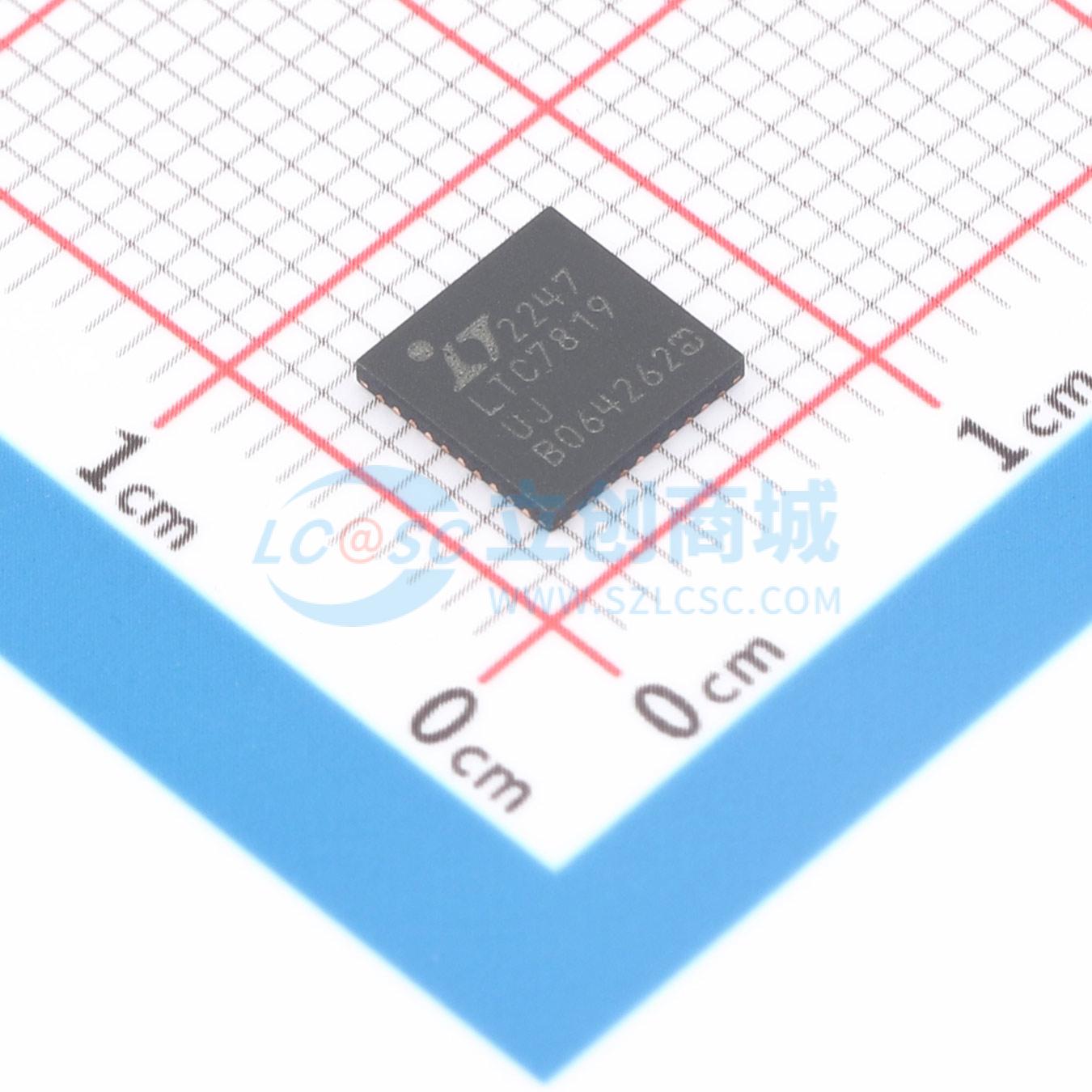

温馨提醒：图片仅供参考，商品以实物为准

LTC7819RUJ#TRPBF

40V低IQ、三输出3相同步降压型控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC7819是一款高性能的三路降压同步DC/DC开关稳压器控制器，可驱动所有N沟道功率MOSFET级。恒定频率电流模式架构支持高达3MHz的可锁相开关频率。LTC7819的输入电源范围宽广，为4.5V至40V
品牌名称: ADI(亚德诺)
商品型号: LTC7819RUJ#TRPBF
商品编号: C3189449
商品封装: QFN-40(6x6)
包装方式: 编带
商品毛重: 0.1564克(g)

商品参数

商品概述

LTC7819是一款高性能的三通道降压型同步DC/DC开关稳压器控制器，可驱动所有N沟道功率MOSFET级。恒定频率电流模式架构允许高达3MHz的可锁相开关频率。LTC7819可在4.5V至40V的宽输入电源范围内工作。通过使三个控制器输出级异相工作，可将功率损耗和电源噪声降至最低。极低的无负载静态电流可延长电池供电系统的运行时间。OPTI-LOOP补偿可在很宽的输出电容和ESR值范围内优化瞬态响应。LTC7819具有精确的0.8V基准电压和电源正常输出指示。MODE引脚可在轻载时选择突发模式操作、脉冲跳跃模式或连续电感电流模式。 LTC7819还具有扩频操作功能，可显著降低输入和输出电源上的峰值辐射和传导噪声，使其更易于符合电磁干扰（EMI）标准。

商品特性

三通道降压同步控制器
宽输入电压范围：4.5V至40V
宽输出电压范围：0.8V至99%
低工作静态电流：14μA（14V至3.3V，通道1开启）
扩频操作
RSENSE或DCR电流检测
集成自举电源电荷泵（通道1）
直通/100%占空比能力（通道1），99%占空比（通道2和3）
可编程固定频率（100kHz至3MHz）
可锁相频率（100kHz至3MHz）
轻载时可选择连续、脉冲跳跃或低纹波突发模式操作
低关断静态电流：1.5μA
小型40引脚6mmx6mm QFN封装
通过AEC-Q100汽车应用认证

应用领域

汽车与交通运输
工业

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	800mV~40V
	输出电流	-
	开关频率	100kHz~3MHz；380kHz；2.25MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	14uA
	开关管(内置/外置)	外置
	输出类型	可调
